Festo 8035556 Sinyal dönüştürücü SCDN-2A-EC4-PNLK-L1 (8035556)

Festo 8035556 Sinyal dönüştürücü SCDN-2A-EC4-PNLK-L1

Teknik veriler

• Sembol00995688
• RuhsatRCM işareti c UL us - Listelenmiş (OL)
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
• Sertifikayi düzenleyen kuruluşUL E322346
• Malzeme hakkında notRoHS uyumlu
• Ölçme büyüklüğüAkım
• Sinyal aralığı0 - 20 mA
• Ortam sıcaklığı0 °C ... 50 °C
• Örnekleme aralığı tipik1 ms
• Doğruluk ±% FS0.5 %FS
• Tekrarlama hassasiyeti ± %FS0.2 %FS
• Anahtarlama çıkışı2 x PNP veya 2 x NPN değiştirilebilir
• Anahtarlama fonksiyonuSerbestçe programlanabilir
• Anahtarlama elemanı işleviDeğiştirilebilir normalde kapalı kontakt/normalde açık kontakt
• Maks. çıkış akımı100 mA
• Kısa devre dayanımıevet
• ProtokolIO-Link
• IO-Link, protokol versiyonuCihaz V 1.1
• IO-Link, profilAkıllı sensör profili
• IO-Link, işlev sınıflarıİkili veri kanalı (BDC) İşlem verisi değişkeni (PDV) Kimlik Diagnostik Öğretme kanalı
• IO-Link, Communication modeCOM2 (38,4 kBaud)
• IO-Link, SIO modu desteğiEvet
• IO-Link, Port classA
• IO-Link, işlem verileri genişliği çıkış0 bayt
• IO-Link, işlem verileri genişliği IN5 bayt
• IO-Link, proses verileri içeriği IN14 bit PDV (ölçülen değer InA) 14 bit PDV (ölçülen değer InB) 2 bit BDC (ölçülen değer denetimi)
• IO-Link, minimum çevrim süresi5 ms
• IO-Link, veri belleği gerekli500 Bayt
• Çalışma gerilimi aralığı DC15 V ... 30 V
• Ters polarite korumasıtüm elektrik bağlantıları için
• Elektrik bağlantısı 1, bağlantı türüSoket
• Elektrik bağlantısı 1, bağlantı teknolojisiBağlantı şeması L1J
• Elektrik bağlantısı 1, kutup/damar sayısı4

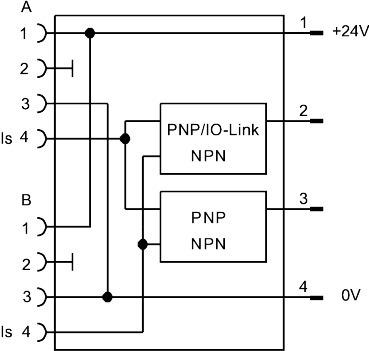

• Elektrik bağlantısı 1, bağlantı şeması00995428
• Elektrik bağlantısı 2, bağlantı türü2x soket
• Elektrik bağlantısı 2, bağlantı teknolojisiBağlantı şeması EC
• Elektrik bağlantısı 2, kutup/damar sayısı4
• Elektrik bağlantısı 2, bağlantı şeması00995750
• Montaj türüduvar/yüzey tutucu ile
• Ürün ağırlığı23 g
• Gövde malzemesiPA takviyeli
• Gösterge türüÇok renkli LCD ışık
• Ayar seçenekleriIO-Link Öğretmek ekran ve butonlar aracılığıyla
• Manipülasyon korumasıIO-Link PIN kodu
• Koruma türüIP40
• Korozyon direnci sınıfı KBK2 - orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B2-L
