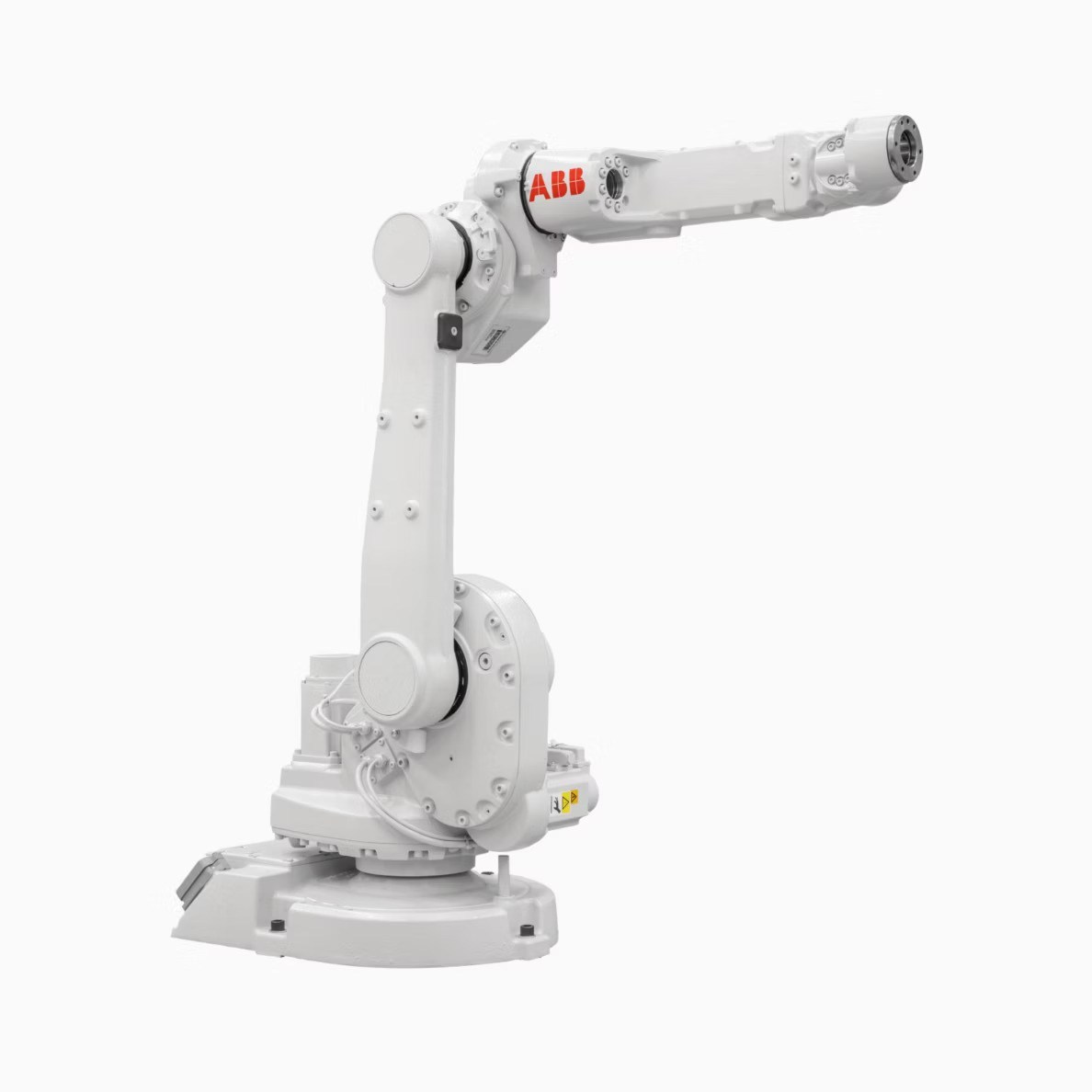

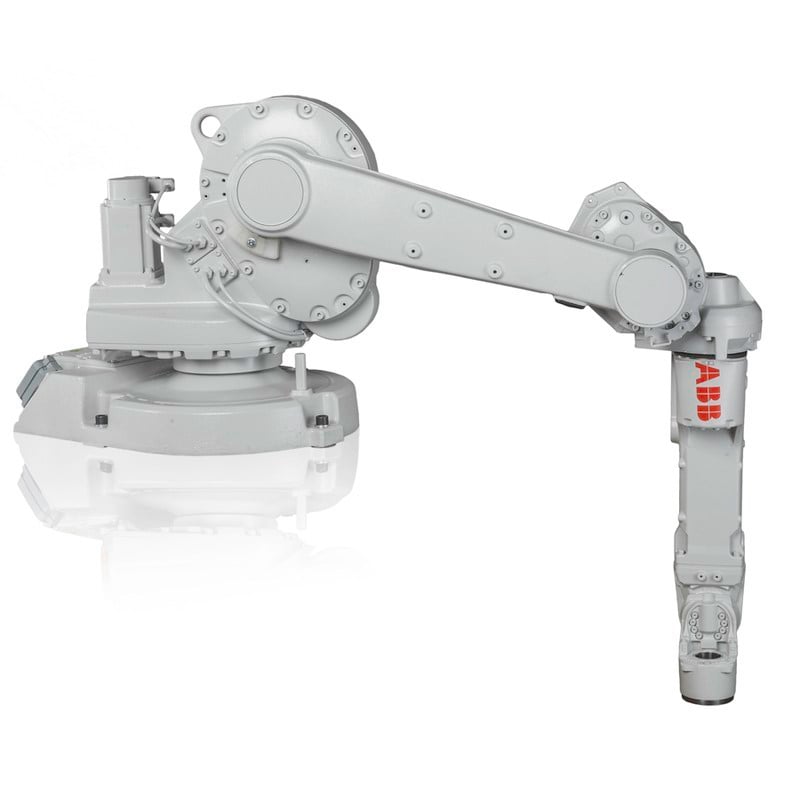

ABB IRB 1660ID-4/1.55 4 kg 1.55 m Ark Kaynak Robotu
ABB IRB 1660ID-4/1.55, 4 kg taşıma kapasitesi ve 1.55 m erişim mesafesine sahip 6 eksenli yüksek performanslı endüstriyel robottur. Entegre DressPack yapısı ve kompakt bilek tasarımı sayesinde özellikle ark kaynak, makine besleme ve malzeme taşıma uygulamalarında kullanılmak üzere geliştirilmiştir.
Teknik Özellikler
- Robot Modeli: ABB IRB 1660ID-4/1.55
- Eksen Sayısı: 6
- Taşıma Kapasitesi: 4 kg
- Erişim Mesafesi: 1.55 m
- Armload: 15 + 15 kg
- Pozisyon Tekrarlanabilirliği: 0.02 mm
- Yol Tekrarlanabilirliği: 0.08 mm
- Koruma Sınıfı: IP67, Eksen 4 IP40
- Montaj: Zemin, eğimli ve ters montaj
- Robot Ağırlığı: 257 kg
- Robot Yüksekliği: 1392 mm
- Robot Tabanı: 484 x 648 mm
- Kontrolör: OmniCore C30, C90XT, V250XT ve V400XT
- Besleme Gerilimi: 200-600 V, 50-60 Hz
- Güç Tüketimi: 0.61 kW, ISO-Cube maksimum yük ve hız koşullarında
Eksen Hareketleri ve Maksimum Hızlar
- Axis 1: +180° / -180°, maksimum 180°/s
- Axis 2: +150° / -90°, maksimum 180°/s
- Axis 3: +79° / -238°, maksimum 180°/s
- Axis 4: +175° / -175°, maksimum 320°/s
- Axis 5: +120° / -120°, maksimum 360°/s
- Axis 6: Varsayılan +400° / -400°, maksimum 500°/s
Entegre DressPack ve Kompakt Bilek
IRB 1660ID serisinin entegre DressPack yapısı kablo ve hortumların robotun üst kolu ve bilek bölgesinde kontrollü şekilde yönlendirilmesini sağlar. Kompakt bilek tasarımı, dar çalışma alanlarında robotun daha çevik hareket etmesine yardımcı olur.
4, 5 ve 6 numaralı eksenlerin toplam hareket aralığı 1.390° seviyesine ulaşır. Bu yapı özellikle CNC tezgahları içerisindeki makine besleme ve parça taşıma uygulamalarında yüksek hareket kabiliyeti sağlar.
Ark Kaynak Uygulamaları
ABB IRB 1660ID-4/1.55, ark kaynak uygulamalarında hassas ve kontrollü robot hareketleri için tasarlanmıştır. 4 kg taşıma kapasitesi, kaynak torcu ve ilgili ekipmanların robot tarafından taşınmasına olanak sağlar.
ABB TrueMove ve Accuracy Mode teknolojileri, robot hareketlerinin hassas şekilde kontrol edilmesini ve kaynak yolunun tekrarlanabilirliğinin artırılmasını destekler.
Makine Besleme ve Malzeme Taşıma
Kompakt gövde ve entegre kablolama yapısı sayesinde IRB 1660ID-4/1.55, sınırlı çalışma alanlarında makine besleme, CNC tezgah yükleme ve boşaltma ile malzeme taşıma uygulamalarında kullanılabilir.
Koruma ve Bakım
IRB 1660ID'nin IP67 koruma sınıfına sahip yapısı ve kabloları koruyan entegre tasarımı, endüstriyel çalışma koşullarında güvenilirliği destekler. ABB, kontrollü kablo hareketleri ve IP67 bilek yapısının bakım maliyetlerini azaltmaya yardımcı olduğunu belirtmektedir.
Çalışma Ortamı
- Çalışma Sıcaklığı: +5°C ile +45°C
- Taşıma ve Depolama: -25°C ile +55°C
- Kısa Süreli Maksimum Sıcaklık: +70°C, maksimum 24 saat
- Maksimum Bağıl Nem: %95
- Gürültü Seviyesi: <70 dB(A)
Başlıca Uygulamalar
- Ark kaynak
- Makine besleme
- CNC makine yükleme ve boşaltma
- Malzeme taşıma
- Robotik kaynak uygulamaları
- Otomasyon hücreleri
RobotStudio
ABB RobotStudio, IRB 1660ID robot hücrelerinin simülasyonu, çevrim değerlendirmesi ve offline programlanması için kullanılabilir. RobotStudio ile birden fazla robotun aynı hücre içerisinde çalıştığı yüksek yoğunluklu robotik uygulamalar planlanabilir.
Teknik Doküman
ABB IRB 1660ID-4/1.55 teknik özellikleri ve ürün bilgileri için ABB teknik dokümanları incelenebilir.
GTİP Bilgileri
GTİP: 8479.50.00.00.00
Barkod Bilgileri
Barkod / EAN: IRB 1660ID-4/1.55
