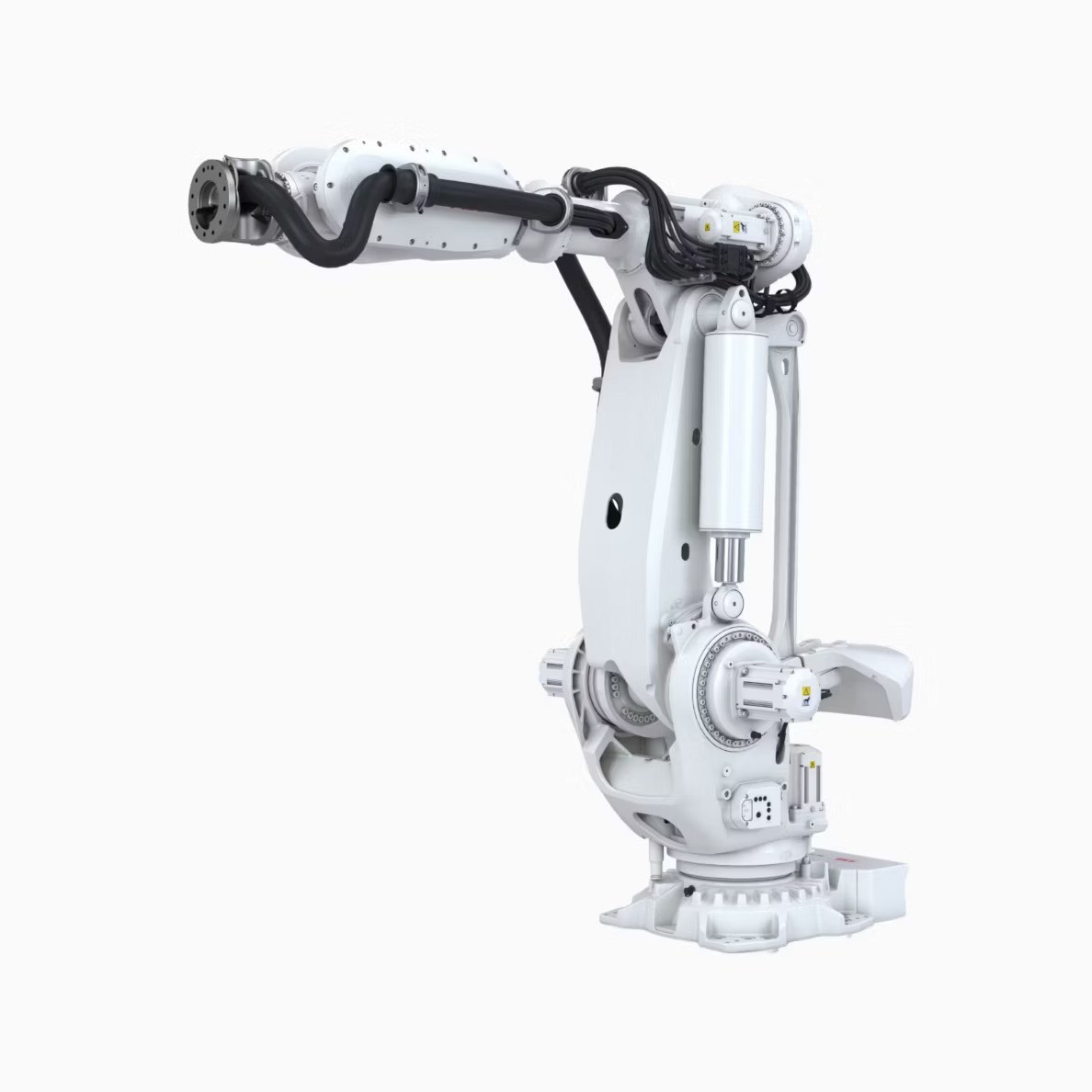

ABB IRB 7710-430/3.1 430 kg 3.1 m 6 Eksenli Endüstriyel Robot
ABB IRB 7710-430/3.1, 430 kg taşıma kapasitesi ve 3.1 m erişim mesafesine sahip 6 eksenli yüksek kapasiteli endüstriyel robottur. IRB 7710 ailesinin uzun erişimli varyantlarından olan model; giga casting, elektrikli araç bataryaları, döküm parçaları, otomotiv komponentleri, pres besleme, paletleme, ağır malzeme taşıma ve yüksek hassasiyetli temas uygulamalarında kullanım için tasarlanmıştır. OmniCore kontrol platformu, IP67 koruma sınıfı ve yüksek bilek torku ile ağır yük gerektiren endüstriyel otomasyon uygulamalarına yönelik çözüm sunar.
Teknik Özellikler
- Model: IRB 7710-430/3.1
- Robot tipi: 6 eksenli mafsallı endüstriyel robot
- Taşıma kapasitesi: 430 kg
- Erişim mesafesi: 3.1 m
- Eksen sayısı: 6
- Montaj: Zemin / Floor
- Koruma sınıfı: IP67
- Opsiyonel koruma: Foundry Plus
- Kontrol ünitesi: OmniCore V250XT / V400XT
- Bilek torku: 3027 Nm
- Merkez ağırlık mesafesi: 360 mm
- Robot ağırlığı: 2160 kg
- Robot tabanı: 1020 x 795 mm
- Enerji tüketimi: 2.7-3.1 kW
Hassasiyet ve Performans
IRB 7710-430/3.1, ISO 9283 standardına göre 0.10 mm pozisyon tekrarlanabilirliği ve 0.14 mm yol tekrarlanabilirliği sunar. OmniCore kontrol platformu ile yüksek hızlarda hassas hareket kontrolü sağlanırken ABB, IRB 7710 ailesinde 0.6 mm'ye kadar yol doğruluğu ve 1600 mm/s'ye kadar yüksek hareket hızları belirtmektedir.
- Pozisyon tekrarlanabilirliği: 0.10 mm
- Yol tekrarlanabilirliği: 0.14 mm
- Performans standardı: ISO 9283
- Bilek torku: 3027 Nm
- Merkez ağırlık mesafesi: 360 mm
- Yol doğruluğu: 0.6 mm'ye kadar
Yüksek Taşıma Kapasitesi ve Uzun Erişim
IRB 7710-430/3.1, 430 kg taşıma kapasitesi ve 3.1 m erişim mesafesiyle ağır parçaların geniş çalışma alanlarında taşınmasına olanak sağlar. Özellikle otomotiv, döküm, elektrikli araç üretimi, pres hatları, lojistik ve ağır parça işleme uygulamalarında yüksek taşıma kapasitesi ile avantaj sunar.
ABB Robot Satış ve Teknik Çözümler
ABB IRB 7710-430/3.1 için robot satış, uygulama planlaması, programlama, RobotStudio simülasyonu, kurulum, devreye alma ve endüstriyel otomasyon entegrasyonu süreçleri değerlendirilebilir. 430 kg taşıma kapasitesi ve 3.1 m erişim mesafesi, yüksek yük gerektiren malzeme taşıma, pres, döküm ve otomotiv uygulamalarında uygun bir çözüm sunar.
OmniCore Kontrol Platformu
IRB 7710-430/3.1, OmniCore V250XT veya V400XT kontrolörleriyle çalışır. OmniCore platformu yüksek hızlı hareket kontrolü, gelişmiş güvenlik fonksiyonları ve enerji geri kazanım teknolojileriyle robotun üretim performansının artırılmasına yardımcı olur. ABB, IRB 7710 ailesinde OmniCore ile birlikte %30'a kadar enerji tasarrufu sağlanabildiğini belirtmektedir.
Çalışma Aralığı
- Eksen 1: ±170°; opsiyonel ±220°
- Eksen 2: -65° / +85.2°
- Eksen 3: -27° / +130°
- Eksen 4: ±300°
- Eksen 5: ±130°
- Eksen 6: ±360°
- Erişim mesafesi: 3.1 m
- Dış çalışma erişimi: yaklaşık 3075 mm
- Çalışma yüksekliği: yaklaşık 3150 mm
- İç çalışma yarıçapı: yaklaşık 1165 mm
Eksen Hızları
- Eksen 1: 90°/s
- Eksen 2: 60°/s
- Eksen 3: 60°/s
- Eksen 4: 100°/s
- Eksen 5: 100°/s
- Eksen 6: 160°/s
Koruma ve Güvenlik
- Standart koruma: IP67
- Opsiyonel koruma: Foundry Plus
- Güvenlik: Denetimli çift güvenlik devreleri, acil durdurma ve güvenlik fonksiyonları
- Güvenlik sistemi: SafeMove
- EMC/EMI: Korumalı yapı
- Enable cihazı: 3 konumlu enable cihazı
Elektriksel Özellikler
- Besleme gerilimi: 380-480 VAC
- Frekans: 50/60 Hz
- Enerji tüketimi: 2.7-3.1 kW
- Kontrol platformu: OmniCore V250XT / V400XT
Çalışma Ortamı
- Çalışma sıcaklığı: +5°C ile +50°C
- Taşıma ve depolama: -25°C ile +55°C
- Kısa süreli sıcaklık: +70°C'ye kadar, maksimum 24 saat
- Bağıl nem: Maksimum %95
- Ses seviyesi: 72 dB(A) Leq
Uygulama Alanları
- Giga casting uygulamaları
- Elektrikli araç batarya üretimi
- Ağır döküm parçası taşıma
- Otomotiv üretimi
- Yüksek taşıma kapasiteli montaj
- Pres besleme
- Paletleme
- Ağır malzeme taşıma
- Makine besleme
- Metal işleme
- Friction stir welding uygulamaları
- İnşaat ve tarım makineleri üretimi
- Lojistik otomasyonu
Enerji Verimliliği
ABB, IRB 7710 robotunun OmniCore kontrol platformu ile önceki nesil IRB 7600 ve IRC5 kombinasyonuna kıyasla %30'a kadar daha düşük enerji tüketimi sağlayabildiğini belirtmektedir. Enerji verimli robot tasarımı ve OmniCore enerji rejenerasyonu, yüksek kapasiteli üretim hatlarında enerji kullanımının azaltılmasına katkı sağlar.
Ürün Avantajları
- 430 kg taşıma kapasitesi
- 3.1 m erişim mesafesi
- 6 eksenli robot yapısı
- 3027 Nm bilek torku
- 0.10 mm pozisyon tekrarlanabilirliği
- 0.14 mm yol tekrarlanabilirliği
- IP67 koruma
- Foundry Plus opsiyonu
- OmniCore V250XT/V400XT kontrol platformu
- Yüksek kapasiteli ağır parça taşıma
- Giga casting ve EV batarya uygulamalarına uygun yapı
- Pres besleme ve paletleme uygulamalarına uygun tasarım
- OmniCore ile %30'a kadar enerji tasarrufu potansiyeli
GTİP Bilgileri
GTİP: 8479.50.00.00.00
Barkod / EAN
Barkod / EAN: IRB 7710-430/3.1
