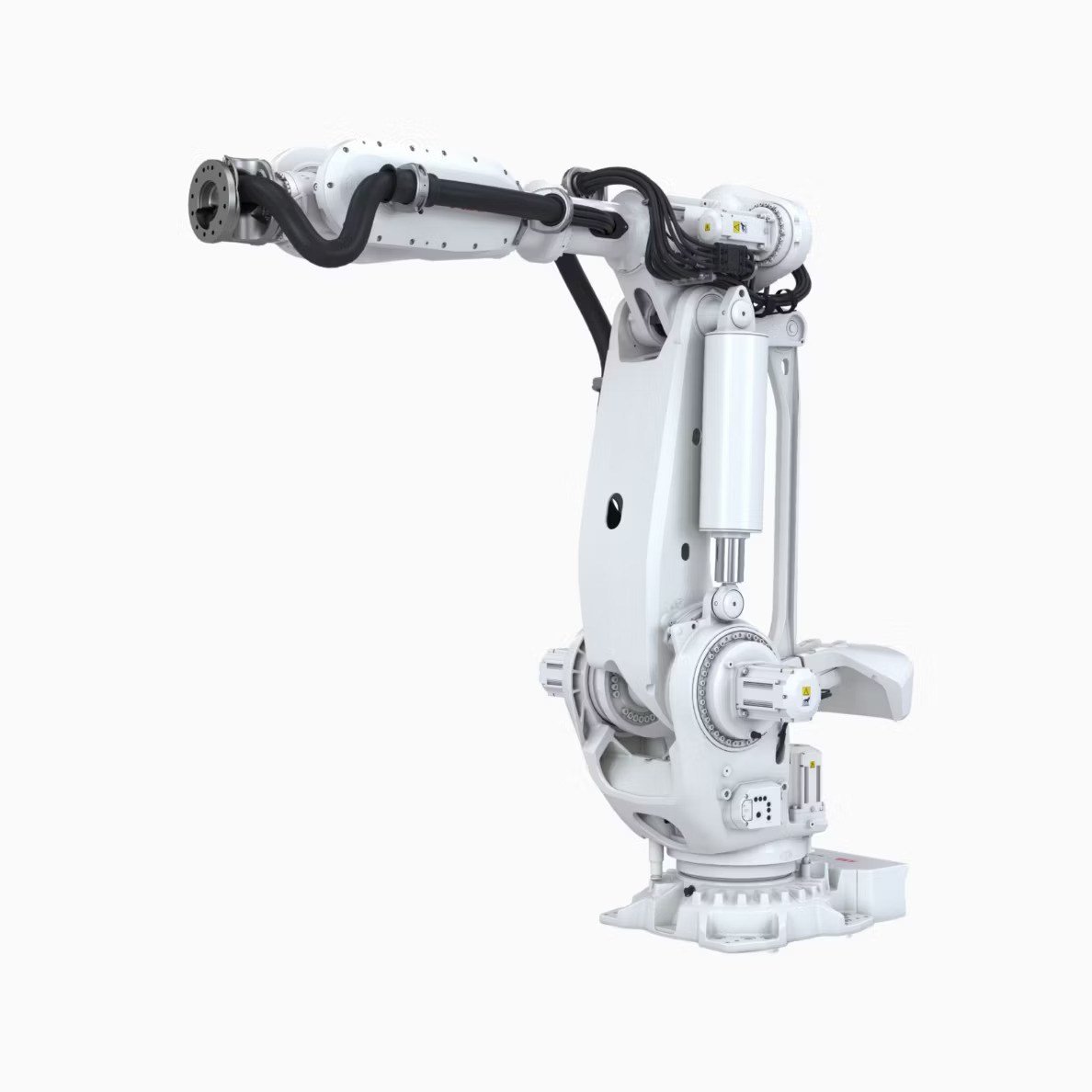

ABB IRB 7710-500/2.85 500 kg 2.85 m 6 Eksenli Endüstriyel Robot
ABB IRB 7710-500/2.85, 500 kg taşıma kapasitesi ve 2.85 m erişim mesafesine sahip 6 eksenli büyük sınıf endüstriyel robottur. Yüksek taşıma kapasitesi ve rijit yapısı; giga casting, elektrikli araç bataryaları, döküm parçaları, otomotiv komponentleri, pres besleme, paletleme, ağır malzeme taşıma ve yüksek hassasiyetli temas uygulamalarında kullanım için tasarlanmıştır. OmniCore kontrol platformu, IP67 koruma sınıfı ve modüler robot tasarımı ile yüksek kapasiteli endüstriyel otomasyon uygulamalarına yönelik çözüm sunar.
Teknik Özellikler
- Model: IRB 7710-500/2.85
- Robot tipi: 6 eksenli mafsallı endüstriyel robot
- Taşıma kapasitesi: 500 kg
- Erişim mesafesi: 2.85 m
- Eksen sayısı: 6
- Montaj: Zemin / Floor
- Koruma sınıfı: IP67
- Opsiyonel koruma: Foundry Plus
- Kontrol ünitesi: OmniCore V250XT / V400XT
- Bilek torku: 3027 Nm
- Merkez ağırlık mesafesi: 360 mm
- Robot ağırlığı: 2130 kg
- Robot tabanı: 1020 x 795 mm
- Enerji tüketimi: 2.7-3.1 kW
Hassasiyet ve Performans
IRB 7710-500/2.85, ISO 9283 standardına göre 0.06 mm pozisyon tekrarlanabilirliği ve 0.10 mm yol tekrarlanabilirliği sunar. ABB'nin IRB 7710 ailesi için belirttiği OmniCore hareket kontrol teknolojisi, yüksek hızlarda 0.6 mm'ye kadar yol doğruluğu sağlayabilir.
- Pozisyon tekrarlanabilirliği: 0.06 mm
- Yol tekrarlanabilirliği: 0.10 mm
- Performans standardı: ISO 9283
- Bilek torku: 3027 Nm
- Merkez ağırlık mesafesi: 360 mm
- Yol doğruluğu: 0.6 mm'ye kadar
Yüksek Taşıma Kapasitesi
IRB 7710-500/2.85, 500 kg taşıma kapasitesi ile ABB'nin yüksek kapasiteli büyük robot platformunda yer alır. Yüksek taşıma kapasitesi; ağır döküm parçaları, elektrikli araç batarya bileşenleri, otomotiv parçaları, pres hattı komponentleri ve büyük üretim ekipmanlarının taşınması gibi uygulamalarda avantaj sağlar.
ABB Robot Satış ve Teknik Çözümler
ABB IRB 7710-500/2.85 için robot satış, uygulama planlaması, programlama, RobotStudio simülasyonu, kurulum, devreye alma ve endüstriyel otomasyon entegrasyonu süreçleri değerlendirilebilir. 500 kg taşıma kapasitesi ve 2.85 m erişim mesafesi, yüksek yük gerektiren otomotiv, döküm, lojistik, pres ve malzeme taşıma uygulamalarına uygun bir yapı sunar.
OmniCore Kontrol Platformu
IRB 7710-500/2.85, OmniCore V250XT veya V400XT kontrolörleriyle çalışır. ABB'nin OmniCore platformu ile yüksek hızlı hareket kontrolü, enerji geri kazanımı ve gelişmiş güvenlik fonksiyonları desteklenir. IRB 7710 ailesinde OmniCore ile birlikte enerji tüketiminde %30'a kadar azalma sağlanabildiği ABB tarafından belirtilmektedir.
Çalışma Aralığı
- Eksen 1: ±170°
- Eksen 2: -65° / +85.2°
- Eksen 3: -27° / +130°
- Eksen 4: ±300°
- Eksen 5: ±130°
- Eksen 6: ±360°
- Erişim mesafesi: 2.85 m
Eksen Hızları
- Eksen 1: 90°/s
- Eksen 2: 60°/s
- Eksen 3: 60°/s
- Eksen 4: 100°/s
- Eksen 5: 100°/s
- Eksen 6: 160°/s
Koruma ve Güvenlik
- Standart koruma: IP67
- Opsiyonel koruma: Foundry Plus
- Güvenlik: Denetimli çift güvenlik devreleri, acil durdurma ve güvenlik fonksiyonları
- Güvenlik sistemi: SafeMove
- EMC/EMI: Korumalı yapı
- Enable cihazı: 3 konumlu enable cihazı
Elektriksel Özellikler
- Besleme gerilimi: 380-480 VAC
- Frekans: 50/60 Hz
- Enerji tüketimi: 2.7-3.1 kW
- Kontrol platformu: OmniCore V250XT / V400XT
Çalışma Ortamı
- Çalışma sıcaklığı: +5°C ile +50°C
- Taşıma ve depolama: -25°C ile +55°C
- Kısa süreli sıcaklık: +70°C'ye kadar, maksimum 24 saat
- Bağıl nem: Maksimum %95
- Ses seviyesi: 72 dB(A) Leq
Uygulama Alanları
- Giga casting uygulamaları
- Elektrikli araç batarya üretimi
- Ağır döküm parçası taşıma
- Otomotiv üretimi
- Yüksek taşıma kapasiteli montaj
- Pres besleme
- Paletleme
- Ağır malzeme taşıma
- Makine besleme
- Metal işleme
- Friction stir welding uygulamaları
- İnşaat ve tarım makineleri üretimi
- Lojistik otomasyonu
Enerji Verimliliği
ABB, IRB 7710 robotunun OmniCore kontrol platformu ile birlikte önceki nesil IRB 7600 ve IRC5 kombinasyonuna kıyasla %30'a kadar daha düşük enerji tüketimi sağlayabildiğini belirtmektedir. Robotun verimli tasarımı, OmniCore enerji rejenerasyonu ve dahili güç sistemi enerji kullanımının azaltılmasına katkı sağlar.
Ürün Avantajları
- 500 kg yüksek taşıma kapasitesi
- 2.85 m erişim mesafesi
- 6 eksenli robot yapısı
- 3027 Nm yüksek bilek torku
- 0.06 mm pozisyon tekrarlanabilirliği
- 0.10 mm yol tekrarlanabilirliği
- IP67 koruma
- Foundry Plus opsiyonu
- OmniCore V250XT/V400XT kontrol platformu
- Yüksek kapasiteli ağır parça taşıma
- Giga casting ve EV batarya uygulamalarına uygun yapı
- Pres besleme ve paletleme uygulamalarına uygun tasarım
- OmniCore ile %30'a kadar enerji tasarrufu potansiyeli
GTİP Bilgileri
GTİP: 8479.50.00.00.00
