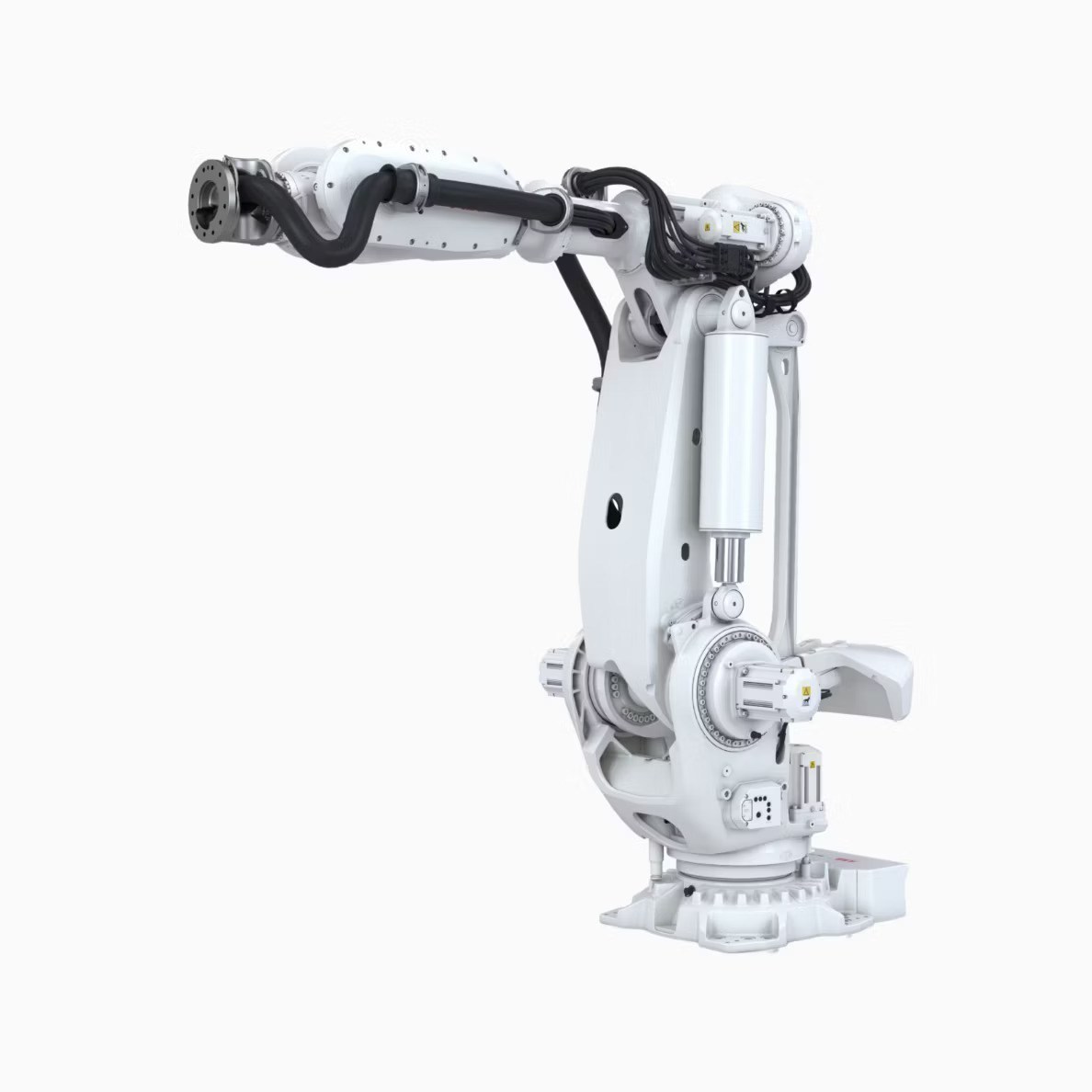

ABB IRB 7720-400/3.3 LID 400 kg 3.3 m Endüstriyel Robot
ABB IRB 7720-400/3.3 LID, 400 kg taşıma kapasitesi ve 3.3 m erişim mesafesine sahip 6 eksenli yüksek taşıma kapasiteli endüstriyel robottur. LeanID entegre DressPack, 2994 Nm bilek torku, IP67 koruma sınıfı ve OmniCore kontrol platformlarıyla ağır yük taşıma ve yüksek kapasiteli otomasyon uygulamaları için tasarlanmıştır.
Öne Çıkan Özellikler
- 400 kg maksimum taşıma kapasitesi
- 3.3 m erişim mesafesi
- 6 eksenli mafsallı robot yapısı
- 2994 Nm maksimum bilek torku
- 400 mm yük ağırlık merkezi
- LeanID entegre DressPack
- IP67 koruma sınıfı
- Foundry Plus opsiyonu
- OmniCore V250XT/V400XT kontrol platformları
- 1020 x 795 mm robot tabanı
- 2620 kg robot ağırlığı
- 380-480 VAC, 50/60 Hz besleme
Teknik Özellikler
- Model: IRB 7720-400/3.3 LID
- Taşıma Kapasitesi: 400 kg
- Erişim: 3.3 m
- Eksen Sayısı: 6
- Bilek Torku: 2994 Nm
- Yük Ağırlık Merkezi: 400 mm
- Robot Ağırlığı: 2620 kg
- Montaj: Zemin tipi
- Koruma Sınıfı: IP67
- Kontrolör: OmniCore V250XT/V400XT
- Robot Tabanı: 1020 x 795 mm
- Besleme Gerilimi: 380-480 VAC, 50/60 Hz
- DressPack: LeanID entegre DressPack
Çalışma Alanı
- Maksimum dış erişim: 3324 mm
- Minimum iç erişim: 1277 mm
Eksen Hareket Aralıkları
- Axis 1: ±170°
- Axis 2: -65° / +82.2°
- Axis 3: -27° / +130°
- Axis 4: ±300°
- Axis 5: ±120°
- Axis 6: ±220°
Eksen Maksimum Hızları
- Axis 1: 90°/s
- Axis 2: 60°/s
- Axis 3: 60°/s
- Axis 4: 100°/s
- Axis 5: 100°/s
- Axis 6: 160°/s
ISO 9283 Performansı
- Pozisyon tekrarlanabilirliği: 0.05 mm
- Yol tekrarlanabilirliği: 0.29 mm
LeanID DressPack
IRB 7720-400/3.3 LID, ABB LeanID entegre DressPack çözümüyle sunulur. LeanID sistemi robot üzerindeki kablo ve hortumların düzenli şekilde yönlendirilmesine yardımcı olur ve robot hareketleri sırasında öngörülebilir davranış sağlamak üzere tasarlanmıştır. LID varyantında DressPack robot çözümünün entegre bir parçasıdır.
Koruma ve Çalışma Koşulları
ABB IRB 7720-400/3.3 LID, IP67 koruma sınıfına sahiptir ve zorlu endüstriyel ortamlarda kullanılmak üzere tasarlanmıştır. Foundry Plus opsiyonu sunulmaktadır. Çalışma sıcaklığı +5°C ile +50°C arasındadır. Taşıma ve depolama sıcaklığı -25°C ile +55°C arasındadır. Kısa süreli olarak 24 saate kadar +70°C sıcaklık koşullarına izin verilir.
Endüstriyel Kullanım Alanları
ABB IRB 7720-400/3.3 LID; ağır malzeme taşıma, giga casting, elektrikli araç batarya üretimi, ağır döküm parçaların taşınması, otomotiv üretimi, pres besleme, paletleme, kabin taşıma ve yüksek kapasiteli montaj uygulamalarında kullanılabilir.
OmniCore Robot Kontrolü
IRB 7720-400/3.3 LID, ABB OmniCore V250XT/V400XT kontrol platformlarıyla çalışır. OmniCore kontrol altyapısı yüksek taşıma kapasitesi gerektiren robotik uygulamalarda gelişmiş hareket kontrolü ve hassas konumlandırma için tasarlanmıştır.
Enerji Verimliliği
IRB 7720 ailesi, yüksek taşıma kapasitesi ve hareket performansını enerji verimliliğine odaklanan OmniCore kontrol teknolojileriyle bir araya getirir. ABB, IRB 7710 ve IRB 7720 ailesinde belirli çalışma koşullarında %30'a kadar enerji tasarrufu sağlanabildiğini belirtmektedir.
ABB IRB 7720-400/3.3 LID Neden Tercih Edilir?
- 400 kg yüksek taşıma kapasitesi
- 3.3 m çalışma erişimi
- 2994 Nm yüksek bilek torku
- 0.05 mm pozisyon tekrarlanabilirliği
- LeanID entegre DressPack
- IP67 koruma sınıfı
- OmniCore V250XT/V400XT kontrol altyapısı
- Foundry Plus opsiyonu
- Ağır hizmet tipi endüstriyel otomasyon uygulamalarına uygun tasarım
