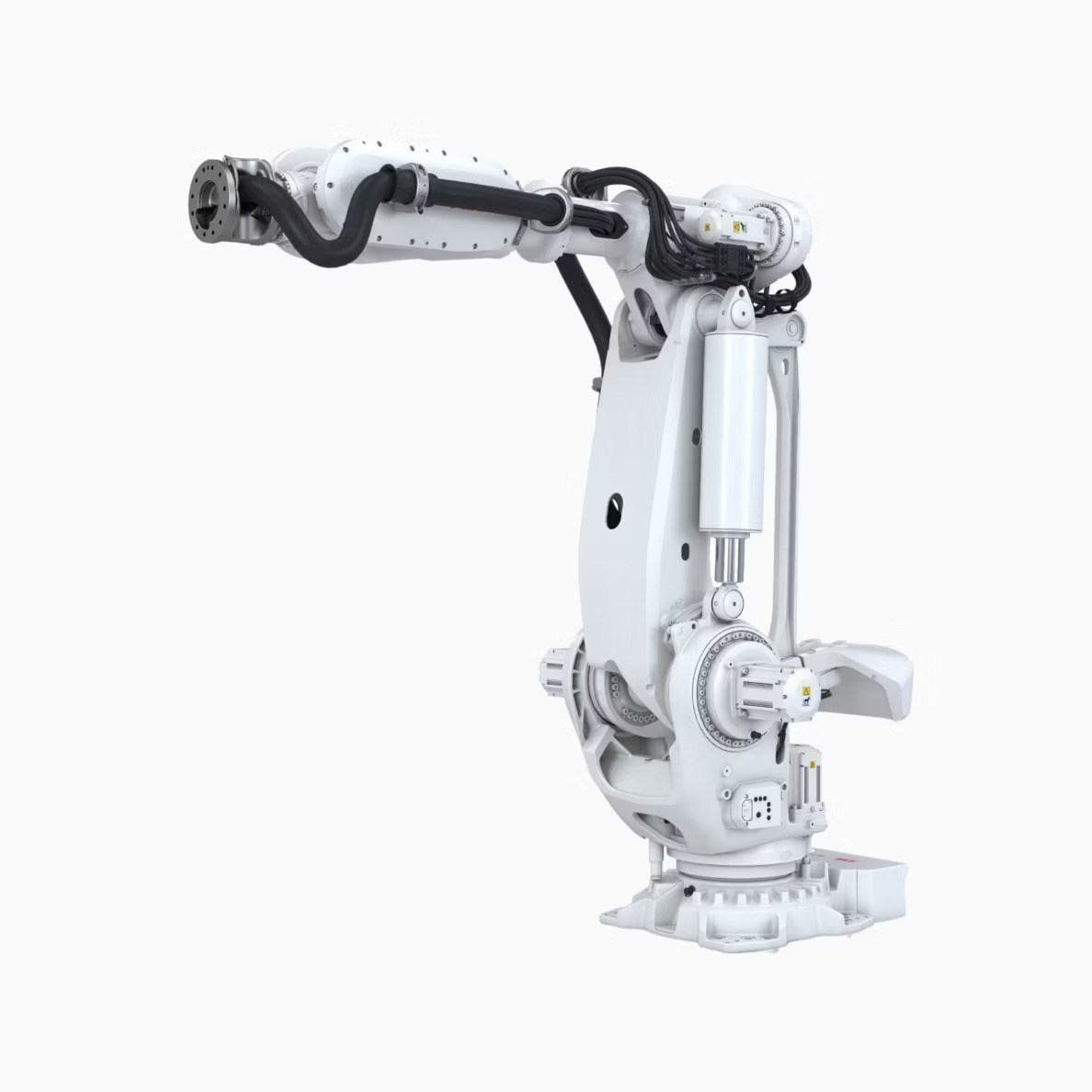

ABB IRB 7720-560/2.9 LID 560 kg 2.9 m Endüstriyel Robot
ABB IRB 7720-560/2.9 LID, 560 kg taşıma kapasitesi ve 2.9 m erişim mesafesine sahip 6 eksenli yüksek taşıma kapasiteli endüstriyel robottur. LeanID entegre DressPack, 4586 Nm bilek torku, IP67 koruma sınıfı ve OmniCore kontrol platformlarıyla ağır yük taşıma ve yüksek kapasiteli otomasyon uygulamaları için tasarlanmıştır.
Öne Çıkan Özellikler
- 560 kg maksimum taşıma kapasitesi
- 2.9 m erişim mesafesi
- 6 eksenli mafsallı robot yapısı
- 4586 Nm maksimum bilek torku
- 400 mm yük ağırlık merkezi
- LeanID entegre DressPack
- IP67 koruma sınıfı
- Foundry Plus opsiyonu
- OmniCore V250XT/V400XT kontrol platformları
- 1020 x 795 mm robot tabanı
- 2670 kg robot ağırlığı
- 380-480 VAC, 50/60 Hz besleme
Teknik Özellikler
- Model: IRB 7720-560/2.9 LID
- Taşıma Kapasitesi: 560 kg
- Erişim: 2.9 m
- Eksen Sayısı: 6
- Bilek Torku: 4586 Nm
- Yük Ağırlık Merkezi: 400 mm
- Robot Ağırlığı: 2670 kg
- Montaj: Zemin tipi
- Koruma Sınıfı: IP67
- Kontrolör: OmniCore V250XT/V400XT
- Robot Tabanı: 1020 x 795 mm
- Besleme Gerilimi: 380-480 VAC, 50/60 Hz
- DressPack: LeanID entegre DressPack
Çalışma Alanı
- Maksimum dış erişim: 2905 mm
- Dikey çalışma aralığı: 3068 mm
- Minimum iç erişim: 1130 mm
- Alt çalışma erişimi: 197 mm
Eksen Hareket Aralıkları
- Axis 1: ±170°
- Axis 2: -65° / +82.2°
- Axis 3: -27° / +130°
- Axis 4: ±300°
- Axis 5: ±120°
- Axis 6: ±220°
Eksen Maksimum Hızları
- Axis 1: 90°/s
- Axis 2: 60°/s
- Axis 3: 60°/s
- Axis 4: 100°/s
- Axis 5: 100°/s
- Axis 6: 160°/s
ISO 9283 Performansı
- Pozisyon tekrarlanabilirliği: 0.06 mm
- Yol tekrarlanabilirliği: 0.07 mm
LeanID DressPack
IRB 7720-560/2.9 LID, ABB'nin LeanID entegre DressPack çözümüyle sunulur. DressPack robot kabloları ve hortumlarının robot hareketleriyle uyumlu şekilde yönlendirilmesini sağlayarak kablo ve hortumların çalışma alanındaki hareketini düzenlemeye yardımcı olur. LID varyantları, IRB 7720 ailesindeki standart modellerden farklı olarak LeanID DressPack tasarımına sahiptir.
Koruma ve Çalışma Koşulları
ABB IRB 7720-560/2.9 LID, IP67 koruma sınıfına sahiptir ve zorlu endüstriyel ortamlarda kullanılmak üzere tasarlanmıştır. Foundry Plus koruma seçeneği de sunulmaktadır. Çalışma sıcaklığı +5°C ile +50°C arasındadır. Taşıma ve depolama sıcaklığı -25°C ile +55°C arasında olup kısa süreli olarak 24 saate kadar +70°C sıcaklık koşullarına izin verilir. Bağıl nem maksimum %95'tir.
Endüstriyel Kullanım Alanları
ABB IRB 7720-560/2.9 LID; ağır malzeme taşıma, giga casting, elektrikli araç batarya üretimi, ağır döküm parçaların taşınması, otomotiv üretimi, pres besleme, paletleme, kabin taşıma ve yüksek kapasiteli montaj uygulamalarında kullanılabilir.
OmniCore Robot Kontrolü
IRB 7720-560/2.9 LID, ABB OmniCore V250XT/V400XT kontrol platformlarıyla çalışır. ABB, IRB 7720 ailesinde OmniCore kontrol teknolojisiyle 1600 mm/s'ye kadar yüksek hızlarda çalışma ve uygun koşullarda 0.6 mm'ye kadar yol hassasiyeti sunulduğunu belirtmektedir.
Enerji Verimliliği

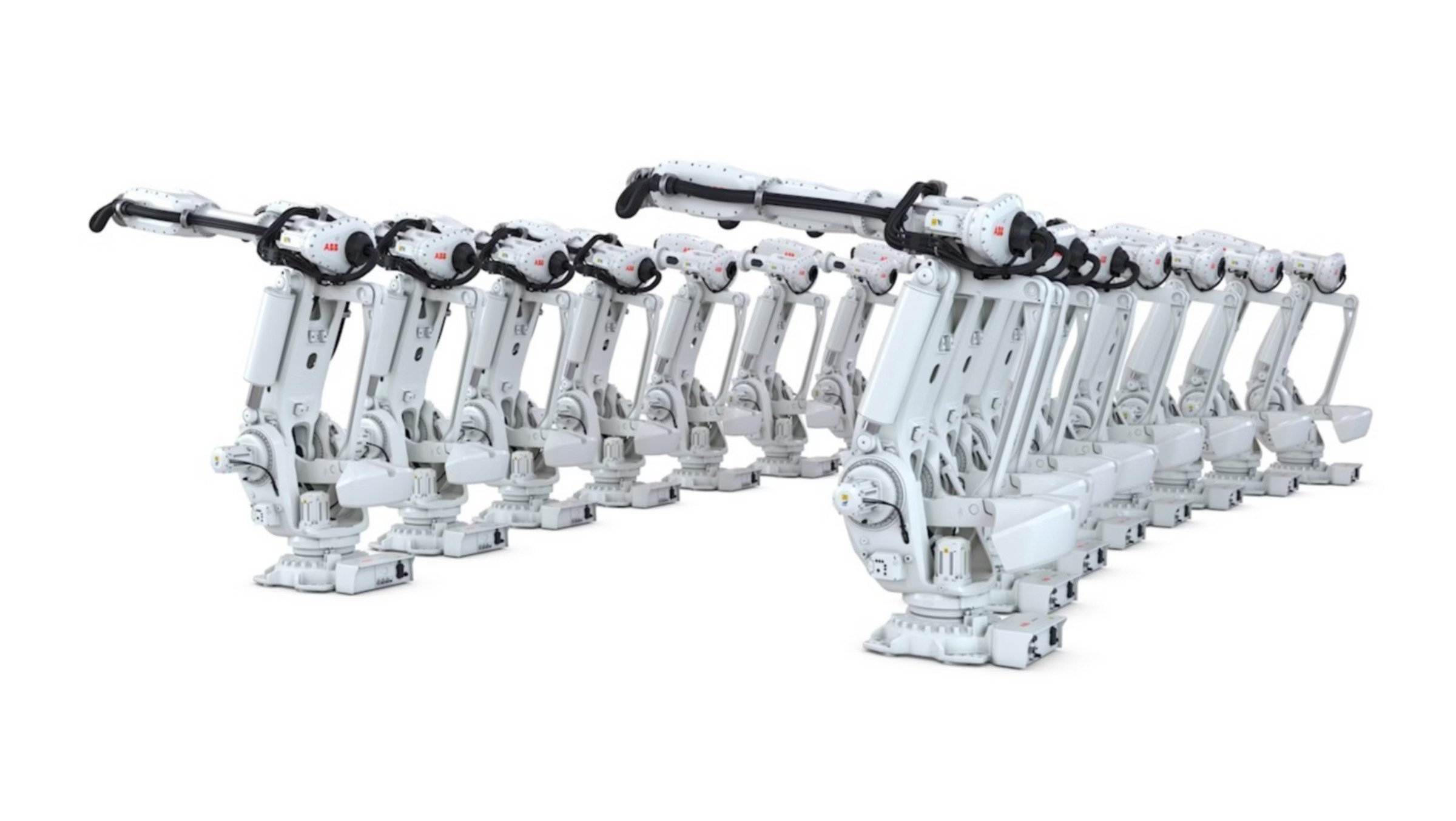

IRB 7720 ailesi, yüksek taşıma kapasitesi ve hareket performansını enerji verimliliğine odaklanan OmniCore kontrol teknolojileriyle bir araya getirir. ABB, IRB 7710 ve IRB 7720 ailesinde belirli çalışma koşullarında %30'a kadar enerji tasarrufu sağlanabildiğini belirtmektedir.
ABB IRB 7720-560/2.9 LID Neden Tercih Edilir?
- 560 kg yüksek taşıma kapasitesi
- 2.9 m çalışma erişimi
- 4586 Nm yüksek bilek torku
- 0.06 mm pozisyon tekrarlanabilirliği
- 0.07 mm yol tekrarlanabilirliği
- LeanID entegre DressPack
- IP67 koruma sınıfı
- OmniCore V250XT/V400XT kontrol altyapısı
- Foundry Plus opsiyonu
- Ağır hizmet tipi endüstriyel otomasyon uygulamalarına uygun tasarım
GTİP Bilgileri
GTİP: 8479.50.00.00.00
Barkod Bilgileri
Barkod/EAN: IRB 7720-560/2.9 LID
