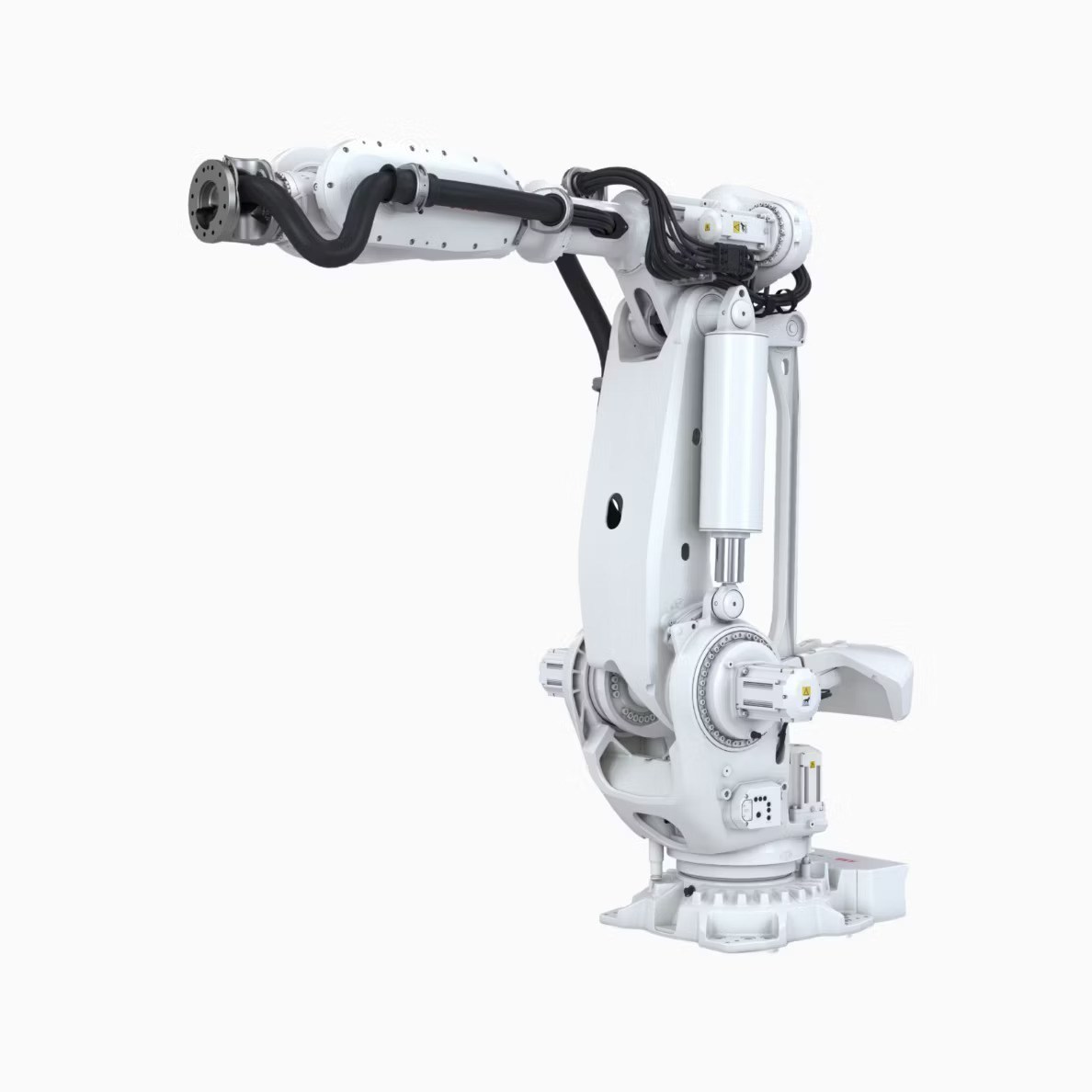

ABB IRB 7720-620/2.9 620 kg 2.9 m Endüstriyel Robot
ABB IRB 7720-620/2.9, 620 kg taşıma kapasitesi ve 2.9 m erişim mesafesine sahip 6 eksenli yüksek taşıma kapasiteli endüstriyel robottur. OmniCore V250XT/V400XT kontrol platformlarıyla çalışan robot, yüksek yük kapasitesi ve 4635 Nm bilek torku sayesinde ağır parça taşıma ve yüksek kapasiteli otomasyon uygulamaları için tasarlanmıştır.
Öne Çıkan Özellikler
- 620 kg maksimum taşıma kapasitesi
- 2.9 m erişim mesafesi
- 6 eksenli mafsallı robot yapısı
- 4635 Nm maksimum bilek torku
- 400 mm yük ağırlık merkezi
- IP67 koruma sınıfı
- Foundry Plus opsiyonu
- OmniCore V250XT/V400XT kontrol platformları
- 1020 x 795 mm robot tabanı
- 2590 kg robot ağırlığı
- 380-480 VAC, 50/60 Hz besleme
- 2.3-2.8 kW enerji tüketimi
Teknik Özellikler
- Model: IRB 7720-620/2.9
- Taşıma Kapasitesi: 620 kg
- Erişim: 2.9 m
- Eksen Sayısı: 6
- Bilek Torku: 4635 Nm
- Yük Ağırlık Merkezi: 400 mm
- Robot Ağırlığı: 2590 kg
- Montaj: Zemin tipi
- Koruma Sınıfı: IP67
- Kontrolör: OmniCore V250XT/V400XT
- Robot Tabanı: 1020 x 795 mm
- Besleme Gerilimi: 380-480 VAC, 50/60 Hz
- Enerji Tüketimi: 2.3-2.8 kW
Çalışma Alanı
IRB 7720-620/2.9, 2.9 m erişim mesafesiyle yüksek taşıma kapasitesinin gerekli olduğu üretim hücrelerinde geniş bir çalışma alanı sunar. ABB teknik dokümanında bu varyant için maksimum çalışma erişimi yaklaşık 2903 mm olarak belirtilmektedir.
Eksen Hareket Aralıkları
- Axis 1: ±170°
- Axis 2: -65° / +85.2°
- Axis 3: -27° / +130°
- Axis 4: ±300°
- Axis 5: ±130°
- Axis 6: ±360°
Eksen Maksimum Hızları
- Axis 1: 90°/s
- Axis 2: 60°/s
- Axis 3: 60°/s
- Axis 4: 100°/s
- Axis 5: 100°/s
- Axis 6: 160°/s
ISO 9283 Performansı
- Pozisyon tekrarlanabilirliği: 0.06 mm
- Yol tekrarlanabilirliği: 0.07 mm
Koruma ve Çalışma Koşulları
Robot mekanik ünitesi IP67 koruma sınıfına sahiptir ve Foundry Plus opsiyonu sunulmaktadır. Çalışma sıcaklığı +5°C ile +50°C arasındadır. Taşıma ve depolama sıcaklığı -25°C ile +55°C arasında olup kısa süreli olarak 24 saate kadar +70°C sıcaklıklara dayanabilir. Bağıl nem maksimum %95 olarak belirtilmiştir. IRB 7720 için gürültü seviyesi yaklaşık 70 dB(A) Leq olarak verilmektedir.
Endüstriyel Kullanım Alanları
ABB IRB 7720-620/2.9; yüksek taşıma kapasitesi gerektiren malzeme taşıma, giga casting, elektrikli araç batarya üretimi, ağır döküm parçaların taşınması, otomotiv üretimi, pres besleme, paletleme, kabin taşıma ve yüksek kapasiteli montaj uygulamalarında kullanılabilir.
OmniCore Robot Kontrolü
IRB 7720-620/2.9, ABB OmniCore V250XT/V400XT kontrol platformlarıyla çalışır. OmniCore kontrol altyapısı gelişmiş hareket kontrolü ve yüksek hızlarda hassas robot hareketleri sunar. ABB, IRB 7710 ve IRB 7720 ailesinde OmniCore ile belirli koşullarda 1600 mm/s'ye kadar hız ve 0.6 mm'ye kadar yol hassasiyeti sağlandığını belirtmektedir.
Enerji Verimliliği
IRB 7720 ailesi, verimli mekanik tasarım ve OmniCore'un rejeneratif enerji teknolojisiyle enerji tüketiminin azaltılmasına odaklanır. ABB, IRB 7710 ve IRB 7720 ailesinde belirli koşullarda %30'a kadar enerji tasarrufu sağlanabildiğini belirtmektedir.
ABB IRB 7720-620/2.9 Neden Tercih Edilir?
- 620 kg yüksek taşıma kapasitesi
- 2.9 m çalışma erişimi
- 4635 Nm yüksek bilek torku
- 0.06 mm pozisyon tekrarlanabilirliği
- 0.07 mm yol tekrarlanabilirliği
- IP67 koruma sınıfı
- OmniCore V250XT/V400XT kontrol altyapısı
- Foundry Plus opsiyonu
- Ağır hizmet tipi endüstriyel otomasyon uygulamalarına uygun tasarım
GTİP Bilgileri
GTİP: 8479.50.00.00.00
Barkod Bilgileri
Barkod/EAN: IRB 7720-620/2.9
