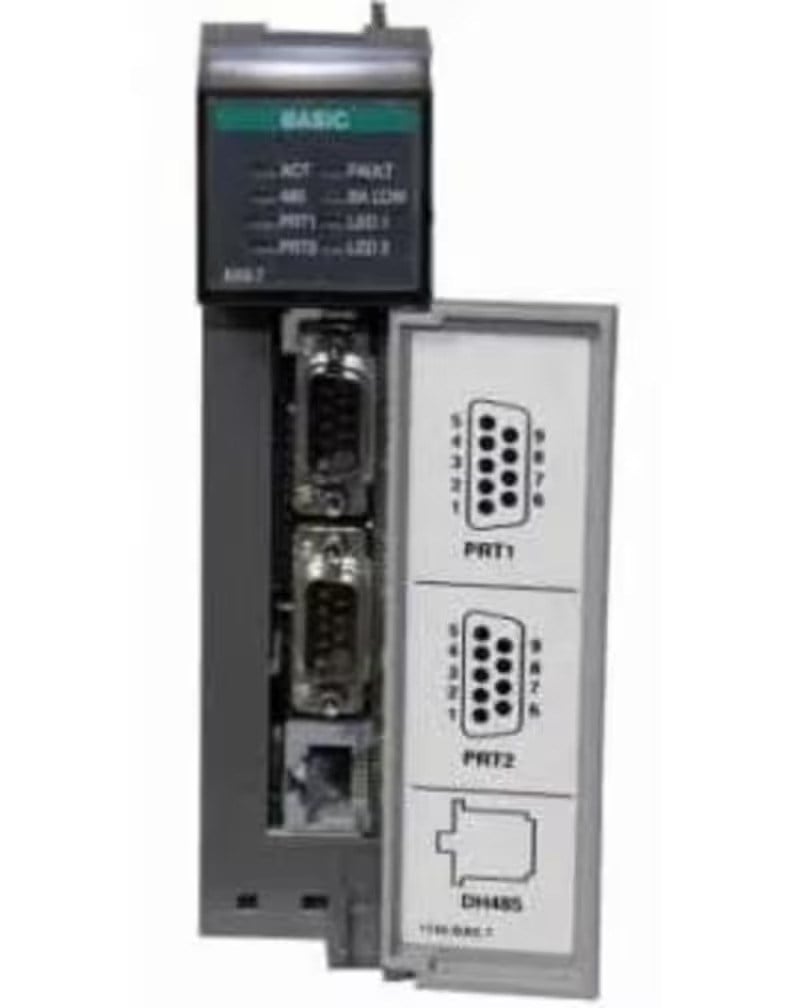

Allen-Bradley 1746-BAS SLC 500 BASIC Programlama ve Haberleşme Modülü
Allen-Bradley 1746-BAS, Rockwell Automation SLC 500 kontrol sistemleri için geliştirilmiş BASIC programlama ve haberleşme modülüdür. Modül, 1746 SLC şasisinde tek slot kullanır ve BASIC programlarının çalıştırılmasına ek olarak seri haberleşme ve SLC işlemcisiyle backplane üzerinden veri alışverişi sağlar.
1746-BAS; HMI, modem, yazıcı, bilgisayar ve diğer seri haberleşme cihazlarıyla arayüz oluşturmak, özel veri işleme uygulamaları gerçekleştirmek ve SLC 500 sistemlerine BASIC tabanlı işlem yeteneği kazandırmak için kullanılabilir.
Öne Çıkan Özellikler
- SLC 500 için BASIC programlama modülü
- 1746 şasisinde 1 slot kullanımı
- 24 KB battery-backed RAM
- PRT1 seri haberleşme portu
- PRT2 seri haberleşme portu
- DH-485 haberleşme portu
- RS-232/423, RS-422 ve RS-485 desteği
- 300…19.200 baud veri hızları
- 1746 backplane üzerinden SLC işlemcisiyle haberleşme
- 1747-PBASE BASIC Development Software ile programlama
- 1747-M1 ve 1747-M2 dahil opsiyonel bellek modülleriyle uyumluluk
Ürün Bilgileri
| Özellik |
Değer |
| Marka |
Allen-Bradley / Rockwell Automation |
| Model |
1746-BAS |
| Ürün ailesi |
SLC 500 |
| Modül tipi |
SLC BASIC Module |
| Slot kullanımı |
1 slot |
| Bellek |
24 KB battery-backed RAM |
| Programlama yazılımı |
1747-PBASE BASIC Development Software |
| Backplane haberleşmesi |
1746 backplane |
GTİP ve Barkod Bilgileri
GTİP: 8537.10.91.00.11
UPC: 10662468250037
BASIC Programlama Özelliği
1746-BAS, SLC 500 sistemine BASIC programlarını bağımsız olarak çalıştırabilen bir işlem yeteneği kazandırır. BASIC programlarının sonuçları modülün haberleşme portlarından dış cihazlara gönderilebilir veya 1746 backplane üzerinden SLC işlemcisiyle veri alışverişinde kullanılabilir.
Bu yapı; seri cihazlardan veri toplama, özel veri işleme, cihazlar arasında protokol arayüzü oluşturma ve SLC kontrol programıyla BASIC uygulaması arasında veri aktarımı gibi uygulamalarda kullanılabilir.
Programlama: 1746-BAS, BASIC Development Software 1747-PBASE ile programlanabilir. Programlama için ASCII terminal veya uygun kişisel bilgisayar tabanlı seri bağlantı kullanılabilir.
Haberleşme Portları
| Port |
Arayüz |
Kullanım |
| PRT1 |
RS-232/423, RS-422, RS-485 |
Harici cihazlarla seri haberleşme |
| PRT2 |
RS-232/423, RS-422, RS-485 |
Harici cihaz veya modem haberleşmesi |
| DH-485 |
DH-485 |
SLC 500 DH-485 haberleşme ağı |
Seri Haberleşme
PRT1 ve PRT2 portları RS-232/423, RS-422 ve RS-485 haberleşme standartlarını destekler. Veri hızları 300 ile 19.200 baud arasında yapılandırılabilir.
| Haberleşme standardı |
Veri hızı |
Maksimum mesafe |
| RS-232 |
300…19.200 baud |
15 m |
| RS-423 |
300…19.200 baud |
Hıza bağlı olarak 60…1230 m |
| RS-422 |
300…19.200 baud |
1230 m |
| RS-485 |
300…19.200 baud |
1230 m |
SLC 500 ile Veri Aktarımı
1746-BAS, SLC işlemcisiyle 1746 backplane üzerinden haberleşir. Rockwell Automation seçim kılavuzuna göre SLC 5/01 işlemcilerde 8 giriş ve 8 çıkış kelimesi kullanılabilirken, SLC 5/02 ve daha üst işlemcilerde buna ek olarak M0/M1 dosyaları üzerinden 64 giriş ve 64 çıkış kelimesine kadar veri aktarımı desteklenir.
| SLC işlemcisi |
Giriş verisi |
Çıkış verisi |
| SLC 5/01 |
8 input word |
8 output word |
| SLC 5/02 ve üzeri |
8 input word + 64 M0/M1 input word |
8 output word + 64 M0/M1 output word |
Modem ve DF1 Desteği
1746-BAS'ın seri haberleşme yapısı modem uygulamalarında da kullanılabilir. Rockwell Automation dokümanlarında modem desteği kapsamında DF1 half-duplex slave ve DF1 full-duplex iletişim seçenekleri belirtilmektedir.
Bellek
1746-BAS üzerinde 24 KB battery-backed RAM bulunur. Modül ayrıca uygun opsiyonel bellek modülleriyle kullanılabilir.
| Bellek |
Durum |
| 24 KB battery-backed RAM |
Standart modül belleği |
| 1747-M1 |
Opsiyonel bellek modülü |
| 1747-M2 |
Opsiyonel bellek modülü |
Elektriksel Özellikler
| Parametre |
Değer |
| Backplane yükü @ 5 V DC |
150 mA |
| Backplane yükü @ 24 V DC |
40 mA |
| Port izolasyonu PRT1 |
710 V DC / 1 dakika |
| Port izolasyonu PRT2 |
710 V DC / 1 dakika |
| PRT1 - PRT2 izolasyonu |
710 V DC / 1 dakika |
| DH-485 izolasyonu |
İzole değildir |
Çalışma Koşulları
| Parametre |
Değer |
| Çalışma sıcaklığı |
0…+60 °C |
| Depolama sıcaklığı |
-40…+85 °C |
| Bağıl nem |
%5…95, yoğuşmasız |
| Titreşim |
5…57 Hz: 0,015 in peak-to-peak; 57…2000 Hz: 2,5 G |
| Çalışma şoku |
30 G |
| Saat/takvim doğruluğu |
25 °C'de ±1 dakika/ay |
Kullanım Alanları
- SLC 500 otomasyon sistemleri
- BASIC tabanlı PLC uygulamaları
- HMI ve operatör arayüzleriyle haberleşme
- Seri yazıcı haberleşmesi
- Modem haberleşmesi
- RS-232 / RS-422 / RS-485 cihaz entegrasyonu
- DH-485 ağ uygulamaları
- Özel veri toplama uygulamaları
- Makine seviyesi veri işleme
- Eski SLC 500 sistemlerinin bakım ve yedekleme uygulamaları
Uyumluluk ve Yazılım
1746-BAS, SLC 500 sistemlerinin 1746 backplane mimarisiyle çalışır. Modülün BASIC programlama işlemleri için 1747-PBASE BASIC Development Software kullanılabilir. Rockwell Automation dokümanlarında 1747-M1 ve 1747-M2 gibi opsiyonel bellek modülleriyle uyumluluk da belirtilmektedir.
Ürün Durumu
Legacy / Discontinued Ürün: Rockwell Automation, 1746 SLC 500 specialty modüllerinin önemli bir bölümünün artık satışta olmadığını ve müşterilerin Logix kontrol platformunda Compact 5000 I/O ürünlerine geçişi değerlendirmesini belirtmektedir. 1746-BAS bu legacy SLC 500 ailesine aittir.
Mevcut bir SLC 500 sisteminde 1746-BAS kullanılıyorsa, yedekleme veya sistem yenileme çalışmaları sırasında mevcut BASIC programları, seri haberleşme protokolleri, DH-485 mimarisi ve SLC işlemcisiyle veri alışverişi gereksinimleri birlikte değerlendirilmelidir.
Üretici Dokümantasyonu
- 1746-5.12 – SLC 500 BASIC Module
- 1746-IN009 – SLC 500 BASIC and BASIC-T Modules Installation Instructions
- 1746-UM004 – SLC 500 BASIC and BASIC-T Modules User Manual
- 1747-SG001 – SLC 500 System Selection Guide
Ürün Bilgilendirme: 1746-BAS eski nesil SLC 500 sistemleri için tasarlanmıştır. Sipariş öncesinde ürün revizyonu, mevcut SLC işlemcisi, BASIC programı, haberleşme protokolleri ve kullanılacak bellek modülü kontrol edilmelidir.
