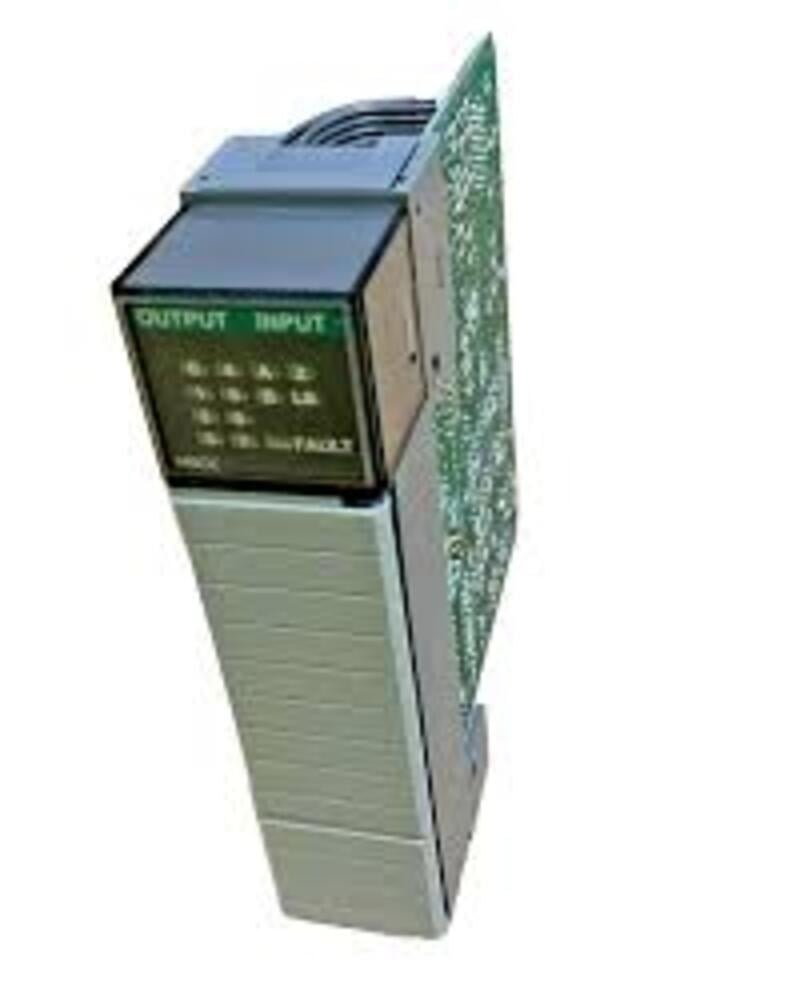

Allen-Bradley 1746-HSCE SLC 500 High Speed Counter Encoder Modülü
Allen-Bradley 1746-HSCE, SLC 500 otomasyon sistemleri için geliştirilmiş yüksek hızlı sayıcı ve encoder modülüdür. Tek bir yüksek hızlı sayıcı kanalı üzerinden pulse, encoder ve yüksek hızlı anahtarlama uygulamalarında sayma ve hız ölçümü gerçekleştirir. Modül 50 kHz'e kadar giriş frekansını destekler ve 16 bit sayma kapasitesine sahiptir.
Ürün durumu: Allen-Bradley 1746-HSCE, Rockwell Automation tarafından 30 Eylül 2024 tarihinde discontinued olarak ilan edilmiştir. Ürün artık yeni satış için mevcut değildir. Mevcut SLC 500 sistemlerinin bakım, yenileme ve servis ihtiyaçlarında kullanılabilecek legacy bir modüldür.
Ürün Özellikleri
- Ürün ailesi: Allen-Bradley SLC 500
- Ürün kodu: 1746-HSCE
- Modül tipi: High Speed Counter / Encoder
- Sayıcı sayısı: 1
- Sayıcı kapasitesi: 16 bit, ±32.767
- Çalışma sınıfı: Class 3
- Maksimum giriş frekansı: 50 kHz
- Giriş tipi: A, B ve Z yüksek hızlı girişleri
- Giriş gerilimi: 5 V DC, 12 V DC veya 24 V DC uygulamaları
- Çıkışlar: 4 adet open-collector çıkış
- Çıkış gerilimi: 5 V, 12 V veya 24 V DC
- Maksimum çıkış akımı: 0,125 A
- İzolasyon: 1500 V
- Arayüz: SLC 500 backplane
Teknik Özellikler
| Katalog Numarası |
1746-HSCE |
| Ürün Tanımı |
SLC 500 High Speed Counter Encoder Module |
| Sayıcı |
1 adet |
| Sayma Kapasitesi |
16 bit, ±32.767 |
| Giriş Frekansı |
50 kHz'e kadar |
| Giriş Gerilimi |
5 V DC, 12 V DC, 24 V DC |
| Diferansiyel Giriş |
0...5 V DC |
| Tek Uçlu Giriş |
±5 V DC |
| Çıkış Sayısı |
4 |
| Çıkış Tipi |
Open-collector |
| Çıkış Gerilimi |
5 V, 12 V veya 24 V DC |
| Maksimum Çıkış Akımı |
0,125 A |
| Backplane Tepki Süresi |
60 ms |
| İzolasyon |
1500 V |
| Çalışma Sınıfı |
Class 3 |
| Rate Modları |
Programlanabilir |
| Sequence Modu |
24 adım |
| Count / Rate Modları |
12 aralık |
Encoder ve Yüksek Hızlı Sayma
1746-HSCE, yüksek hızlı pulse sinyallerinin sayılması ve encoder bilgilerinin işlenmesi için kullanılır. Çift yönlü sayma özelliği sayesinde hareketin yönü algılanabilir. Quadrature encoder uygulamalarında x2 ve x4 sayma modları kullanılabilir. Modül, yüksek hızlı anahtarlama sinyalleri ve encoder girişleriyle hızlı hareket kontrolü gerektiren uygulamalar için tasarlanmıştır.

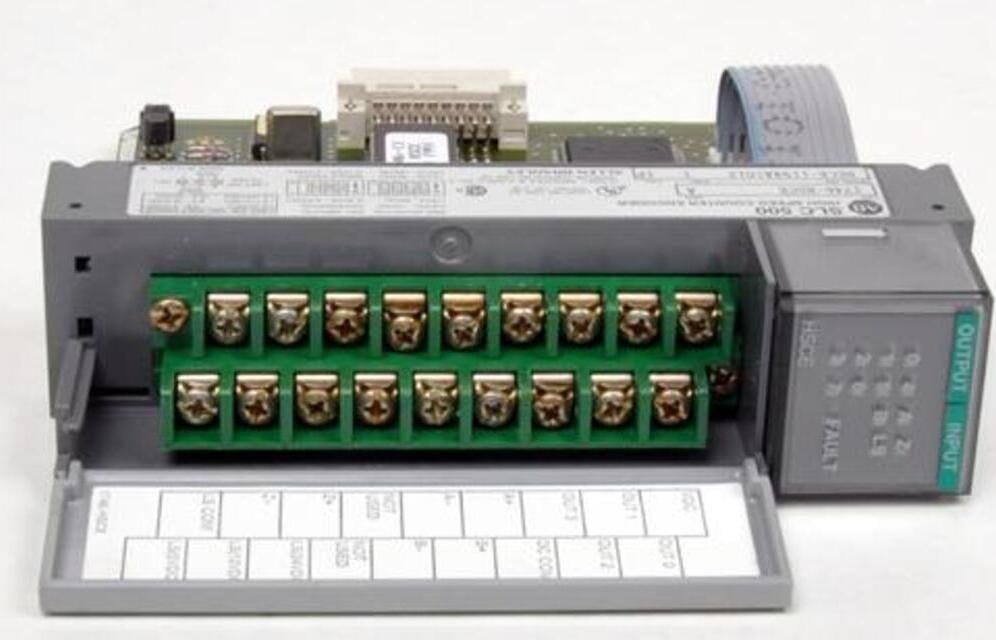

Giriş ve Çıkış Yapısı
Modülde A, B ve Z sinyalleri için yüksek hızlı giriş yapısı bulunur. A ve B sinyalleri quadrature encoder uygulamalarında yön ve pozisyon bilgisinin elde edilmesini sağlarken Z sinyali referans veya indeks bilgisi için kullanılabilir.
Modül üzerinde ayrıca 4 adet open-collector çıkış bulunur. Bu çıkışlar yüksek hızlı kontrol, preset ve uygulamaya bağlı tetikleme fonksiyonlarında kullanılabilir.
SLC 500 Uyumluluğu
Allen-Bradley 1746-HSCE, SLC 500 ailesi ile kullanılmak üzere geliştirilmiştir. Modül SLC 5/02 ve üzeri işlemcilerle kullanılabilir. Modül M-file veri yapısını kullanır ve 1747-ASB Remote I/O Adapter ile uyumlu değildir.
Güç Tüketimi
Backplane akımı: 5 V DC üzerinden yaklaşık 0,320 A. Modül SLC 500 şasi backplane'i üzerinden beslenir.
Kullanım Alanları
- Yüksek hızlı pulse sayma
- Quadrature encoder uygulamaları
- Hız ölçümü
- Konveyör sistemleri
- Motor ve hareket izleme
- Döner ekipman pozisyon takibi
- Yüksek hızlı anahtarlama uygulamaları
- SLC 500 tabanlı makine otomasyonu
- Eski nesil Allen-Bradley kontrol sistemlerinin bakım ve yenileme uygulamaları
Ürün Bilgileri
| Marka |
Allen-Bradley / Rockwell Automation |
| Seri |
SLC 500 |
| Model |
1746-HSCE |
| Ürün Durumu |
Discontinued |
| Sonlandırma Tarihi |
30 Eylül 2024 |
| Menşei |
Singapur |
| UPC |
662073893684 |
| GTİP |
8537.10.91.00.11 |
Bakım ve Yenileme
1746-HSCE artık yeni ürün olarak Rockwell Automation tarafından satılmamaktadır. Bununla birlikte mevcut SLC 500 sistemlerinde bakım, yedekleme ve servis amacıyla karşılaşılabilecek legacy bir üründür. Rockwell Automation'ın SLC 500 donanım geçiş dokümanında 1746-HSCE için önerilen Compact 5000 I/O mühendislik karşılığı 5069-HSC2XOB4 olarak belirtilmektedir.
Önemli: 1746-HSCE satın alma veya mevcut sistem değişimi öncesinde kullanılan SLC 500 işlemcisi, şasi yapısı, programlama mimarisi ve encoder özellikleri kontrol edilmelidir. Yeni sistem tasarımlarında Rockwell Automation'ın güncel Logix ve Compact 5000 platformları değerlendirilmelidir.
Dokümantasyon
Ürün için Rockwell Automation tarafından 1746-IN011 kurulum dokümanı ve 1746-HSCE High-speed Counter Module kullanıcı dokümanı sağlanmıştır.
