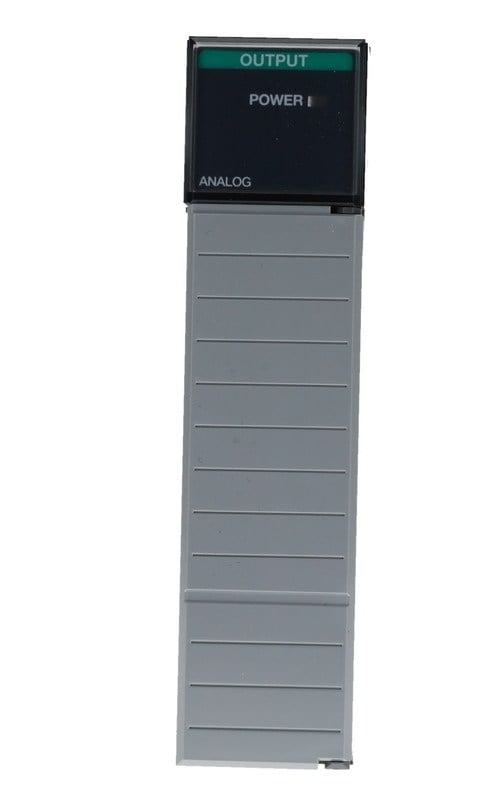

Allen-Bradley 1746-NO4I SLC 500 4 Kanal 0-20 mA Analog Çıkış Modülü
Allen-Bradley 1746-NO4I, SLC 500 otomasyon sistemlerinde analog akım sinyali üretmek için kullanılan 4 kanallı analog çıkış modülüdür. Modül, dört ayrı kanaldan 0-20 mA analog çıkış sağlayarak proses kontrolü, vana kontrolü, sürücü referansı ve diğer endüstriyel analog kontrol uygulamalarında kullanılabilir.
Ürün durumu: Allen-Bradley 1746-NO4I, Rockwell Automation tarafından 29 Nisan 2021 tarihinde discontinued olarak ilan edilmiştir. Ürün yeni satıştan kaldırılmıştır ve mevcut SLC 500 sistemlerinde bakım, servis ve yedekleme amacıyla değerlendirilebilir.
Ürün Özellikleri
- Ürün ailesi: Allen-Bradley SLC 500
- Ürün kodu: 1746-NO4I
- Modül tipi: Analog çıkış modülü
- Kanal sayısı: 4 analog çıkış
- Çıkış sinyali: 0-20 mA
- Çıkış tipi: Analog akım
- Maksimum çözünürlük: 14 bit
- Güncelleme periyodu: 512 µs
- %95 adım tepki süresi: 2,5 ms
- İzolasyon: 500 V AC / 710 V DC, 1 dakika
- Harici güç kaynağı: Gerekmez
Teknik Özellikler
| Katalog Numarası |
1746-NO4I |
| Ürün Tanımı |
SLC 4 Point Analog Output Module |
| Kanal Sayısı |
4 |
| Çıkış Sinyali |
0-20 mA |
| Çıkış Türü |
Analog akım çıkışı |
| Çözünürlük |
14 bit |
| Güncelleme Periyodu |
512 µs |
| %95 Adım Tepki Süresi |
2,5 ms |
| Bant Genişliği |
Uygulanamaz |
| İzolasyon |
500 V AC / 710 V DC, 1 dakika |
| Harici Güç |
Gerekmez |
| Backplane Akımı |
55 mA @ 5 V DC / 195 mA @ 24 V DC |
Analog Akım Çıkışları
1746-NO4I, SLC 500 sisteminde dört bağımsız analog akım çıkışı sağlar. Her kanal 0-20 mA aralığında analog sinyal üretmek üzere tasarlanmıştır. Bu yapı; proses kontrol cihazları, oransal vanalar, akım kontrollü ekipmanlar, analog referans girişleri ve endüstriyel kontrol uygulamalarında kullanılabilir.
Modül, analog çıkış değerlerini SLC 500 kontrol programından alarak saha cihazlarına analog akım sinyali gönderir. Dört kanallı yapı sayesinde aynı modül üzerinden birden fazla analog ekipmanın kontrol edilmesine olanak sağlar.
Çözünürlük ve Tepki Süresi
1746-NO4I, analog çıkışlarda 14 bit maksimum çözünürlük sunar. Modülün güncelleme periyodu 512 µs, yüzde 95 seviyesindeki adım tepki süresi ise 2,5 ms olarak belirtilmiştir.
Performans: 14 bit çözünürlük, 512 µs güncelleme periyodu ve 2,5 ms adım tepki süresi; proses kontrolünde analog çıkış değerlerinin hızlı şekilde güncellenmesini destekler.
SLC 500 Sistem Uyumluluğu
1746-NO4I, Allen-Bradley SLC 500 platformundaki 1746 serisi analog I/O modülleri arasında yer alır. Modül SLC 500 sisteminin analog çıkış ihtiyaçları için tasarlanmıştır ve SLC 500 backplane üzerinden haberleşir ve beslenir.
Rockwell Automation, 1746 serisi analog I/O ürünlerinin önemli bir bölümünü discontinued olarak sınıflandırmakta ve yeni sistem tasarımlarında Logix kontrol platformuyla kullanılan Compact 5000 I/O ürünlerine geçiş yapılmasını önermektedir.
Kullanım Alanları
- Proses kontrol sistemleri
- Analog vana kontrolü
- Pompa ve fan referans kontrolü
- Motor ve sürücü analog referansları
- Akım kontrollü endüstriyel ekipmanlar
- PLC tabanlı analog kontrol uygulamaları
- SLC 500 makine otomasyonu
- Mevcut SLC 500 sistemlerinin bakım ve yedekleme uygulamaları
Bağlantı ve Kablolama
1746-NO4I için Rockwell Automation, 1746-IN008 kurulum dokümanını ve 1746-UM005 4-Kanal Analog I/O Modülleri kullanıcı kılavuzunu sağlamaktadır. Ayrıca 1746-NO4I analog çıkışları için 1492 serisi hazır kablo ve bağlantı çözümleri bulunmaktadır.
Rockwell Automation'ın 1492-ACABLE ürün ailesinde 1746-NO4I ve 1746-NO4V analog çıkışları için 15 pin D-shell bağlantılı, ekranlı, 22 AWG bükümlü çiftlerden oluşan hazır kablo seçenekleri bulunmaktadır.
Ürün Bilgileri
| Marka |
Allen-Bradley / Rockwell Automation |
| Seri |
SLC 500 |
| Model |
1746-NO4I |
| Modül Tipi |
4 Kanal Analog Akım Çıkışı |
| Çıkış Aralığı |
0-20 mA |
| Ürün Durumu |
Discontinued |
| Discontinued Tarihi |
29 Nisan 2021 |
| Menşei |
Singapur |
| UPC |
662073735915 |
| GTİP |
8537.10.91.00.11 |
Bakım ve Modernizasyon
1746-NO4I, mevcut Allen-Bradley SLC 500 sistemlerinde bakım ve yedekleme amacıyla kullanılabilecek legacy bir analog çıkış modülüdür. Yeni otomasyon projelerinde Rockwell Automation, SLC 500 platformundan Logix kontrol platformuna ve Compact 5000 I/O ailesine geçişi destekleyen dönüşüm çözümleri sunmaktadır.
Önemli: Ürün discontinued olduğundan mevcut sistem yenilemelerinde işlemci, şasi, I/O yapısı, programlama sistemi ve saha kablolaması birlikte değerlendirilmelidir. Yeni sistem tasarımında güncel Rockwell Automation I/O çözümleri tercih edilmelidir.
Dokümantasyon
1746-NO4I için Rockwell Automation tarafından 1746-IN008 kurulum talimatı ve 1746-UM005 SLC 500 4-Kanal Analog I/O Modülleri kullanıcı kılavuzu sağlanmaktadır.
