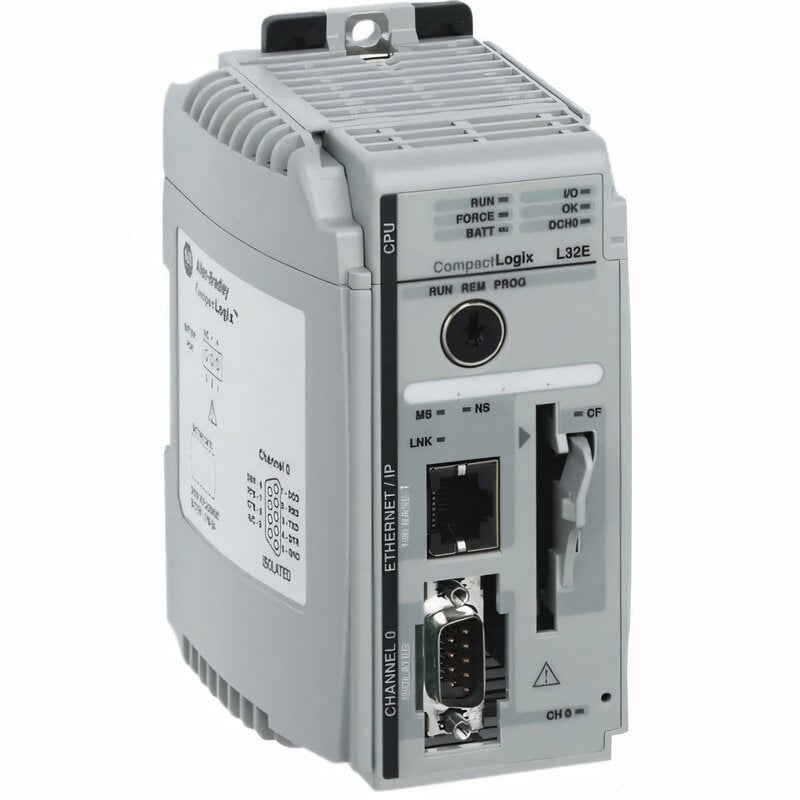

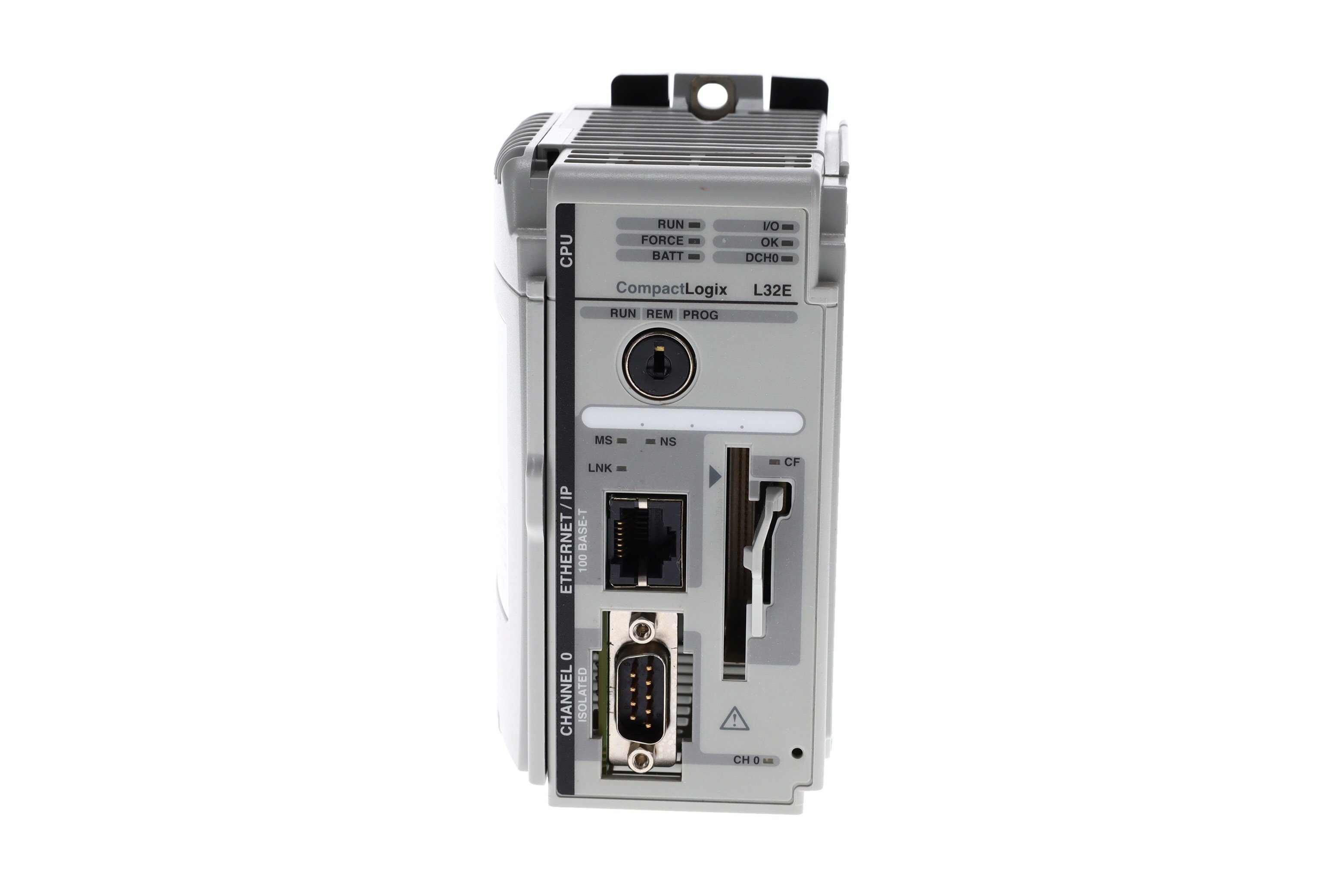

Allen-Bradley 1769-L32E CompactLogix 750KB Ethernet PLC Kontrolörü
Allen-Bradley 1769-L32E, Rockwell Automation CompactLogix 1769 ailesinde yer alan 750 KB kullanıcı belleğine sahip Ethernet PLC kontrolörüdür. Entegre Ethernet ve RS-232 iletişim özellikleri sayesinde CompactLogix otomasyon sistemlerinde kontrol, veri alışverişi ve endüstriyel haberleşme uygulamalarında kullanılır.
Öne Çıkan Özellikler
- CompactLogix 1769 serisi kontrolör
- 750 KB kullanıcı belleği
- Entegre Ethernet haberleşmesi
- RS-232 seri haberleşme
- EtherNet/IP desteği
- 100 toplam bağlantı desteği
- Entegre EtherNet/IP portunda 32 CIP bağlantısı
- 1769 Compact I/O modülleriyle kullanım
- 30 V sürekli çalışma gerilimi, temel izolasyon
- 1769 sistemlerinde sağ ve sol tarafta I/O genişletme desteği
Ürün Bilgileri
| Özellik |
Değer |
| Marka |
Allen-Bradley / Rockwell Automation |
| Model |
1769-L32E |
| Ürün tipi |
CompactLogix Ethernet PLC kontrolörü |
| Seri |
CompactLogix 1769 |
| Kontrolör kapasitesi |
750 KB |
| Ethernet kontrolörü |
750 kb |
| İletişim |
Ethernet, RS-232 |
| Ürün yaşam döngüsü |
Discontinued |
| Devreden kaldırılma tarihi |
16 Aralık 2020 |
| Fonksiyonel değişim |
Functional Replacement |
GTİP ve Barkod Bilgileri
GTİP: 8537.10.91.00.11
UPC: 612598313938
İşlemci ve Bellek
1769-L32E, 750 KB kullanıcı belleğine sahip modüler CompactLogix kontrolörüdür. Programlama ve kontrol uygulamalarında CompactLogix 1769 platformunun işlemci ve I/O mimarisini kullanır.
| Parametre |
Değer |
| Kullanıcı belleği |
750 KB |
| Kontrolör ailesi |
1769-L3x CompactLogix |
| Programlama / kontrol |
CompactLogix kontrol platformu |
EtherNet/IP Haberleşmesi
1769-L32E, entegre EtherNet/IP portuna sahip CompactLogix kontrolörlerinden biridir. Rockwell Automation kullanıcı dokümanına göre kontrolör toplam 100 bağlantıyı destekler; dahili EtherNet/IP portu ise Ethernet ağı üzerinde 32 CIP bağlantısına kadar destek sağlar.
EtherNet/IP bağlantı kapasitesi, kullanılan Requested Packet Interval (RPI) değerine göre değişen efektif uç cihaz bağlantı kapasitesine sahiptir. Bu yapı, kontrolörün I/O ve mesajlaşma uygulamalarında kullanılmasına olanak sağlar.
| EtherNet/IP özelliği |
Değer |
| Toplam bağlantı |
100 |
| Dahili EtherNet/IP portu CIP bağlantısı |
32 |
| Ağ |
EtherNet/IP |
RS-232 Haberleşme
Kontrolör üzerinde Ethernet bağlantısına ek olarak RS-232 seri haberleşme desteği bulunur. Bu bağlantı, CompactLogix sistemlerinin uygun seri haberleşme uygulamalarında kullanılmasını sağlar.
Haberleşme: Ethernet + RS-232
Ethernet ağı: EtherNet/IP
1769 Compact I/O Genişletme
1769-L3x kontrolör sistemi, 1769 Compact I/O modülleriyle birlikte kullanılabilir. Rockwell Automation 1769-TD005 dokümanına göre 1769-L32E dahil L3x kontrolör sistemlerinde I/O modülleri güç kaynağının sağına ve soluna yerleştirilebilir.
1769-L32E için Compact I/O mimarisinde güç kaynağının her iki tarafında uygun modül yerleşimi yapılabilir. Sistem tasarımında toplam modül sayısı, güç bütçesi, güç kaynağı mesafesi ve haberleşme gereksinimleri birlikte değerlendirilmelidir.
Elektriksel Özellikler
| Parametre |
Değer |
| Akım tüketimi @ 5 V DC |
680 mA |
| Akım tüketimi @ 24 V DC |
90 mA |
| Güç yayılımı |
4,36 W |
| İzolasyon |
30 V sürekli, temel izolasyon |
Montaj ve Sistem Özellikleri
1769-L32E, CompactLogix 1769 modüler kontrolör mimarisinde kullanılan bir kontrolördür. Sistem tasarımında kontrolör, güç kaynağı ve Compact I/O modülleri birlikte değerlendirilir.
| Özellik |
Değer |
| Kontrolör ailesi |
CompactLogix 1769 |
| I/O ailesi |
1769 Compact I/O |
| I/O yerleşimi |
Güç kaynağının sağında ve solunda |
| Kontrolör izolasyonu |
30 V sürekli, temel izolasyon |
Firmware ve Dokümantasyon
Rockwell Automation ürün sayfasında 1769-L32E için v20.019 firmware ve EDS dosyaları listelenmektedir. Ürünün temel teknik dokümanı 1769-TD005 CompactLogix Controllers Specifications, kullanım kılavuzu ise 1769-UM021 olarak belirtilmektedir.
Ürün Durumu
Discontinued: Rockwell Automation, 1769-L32E ürününün 16 Aralık 2020 itibarıyla üretimden kaldırıldığını ve artık satışa sunulmadığını belirtmektedir. Ürün sayfasında değişim kategorisi Functional Replacement olarak gösterilmektedir.
Mevcut bir 1769-L32E sisteminin devam ettirilmesi veya yenilenmesi planlanıyorsa, Rockwell Automation'ın güncel CompactLogix 5380 platformuna geçiş seçenekleri ve ürün uyumluluğu ayrıca değerlendirilmelidir.
Kullanım Alanları
- CompactLogix PLC otomasyonu
- EtherNet/IP tabanlı endüstriyel otomasyon
- Makine otomasyonu
- Proses kontrol sistemleri
- PLC ve I/O kontrolü
- Endüstriyel veri toplama
- Ethernet tabanlı kontrol sistemleri
- 1769 Compact I/O sistemleri
- Mevcut CompactLogix sistemlerinin bakım ve yedekleme uygulamaları
Üretici Dokümanları
- 1769-TD005 – CompactLogix Controllers Technical Data
- 1769-UM021 – CompactLogix Controllers User Manual
- 1769-SG001 – CompactLogix Selection Guide
- 1769-L32E Firmware v20.019
- 1769-L32E EDS dosyaları
Ürün Bilgilendirme: 1769-L32E üretici tarafından discontinued olarak belirtilmektedir. Mevcut sistemlerde yedek ürün veya fonksiyonel geçiş ürünü belirlenirken kontrolör firmware sürümü, I/O yapısı, haberleşme gereksinimleri ve mevcut programın uyumluluğu kontrol edilmelidir.
