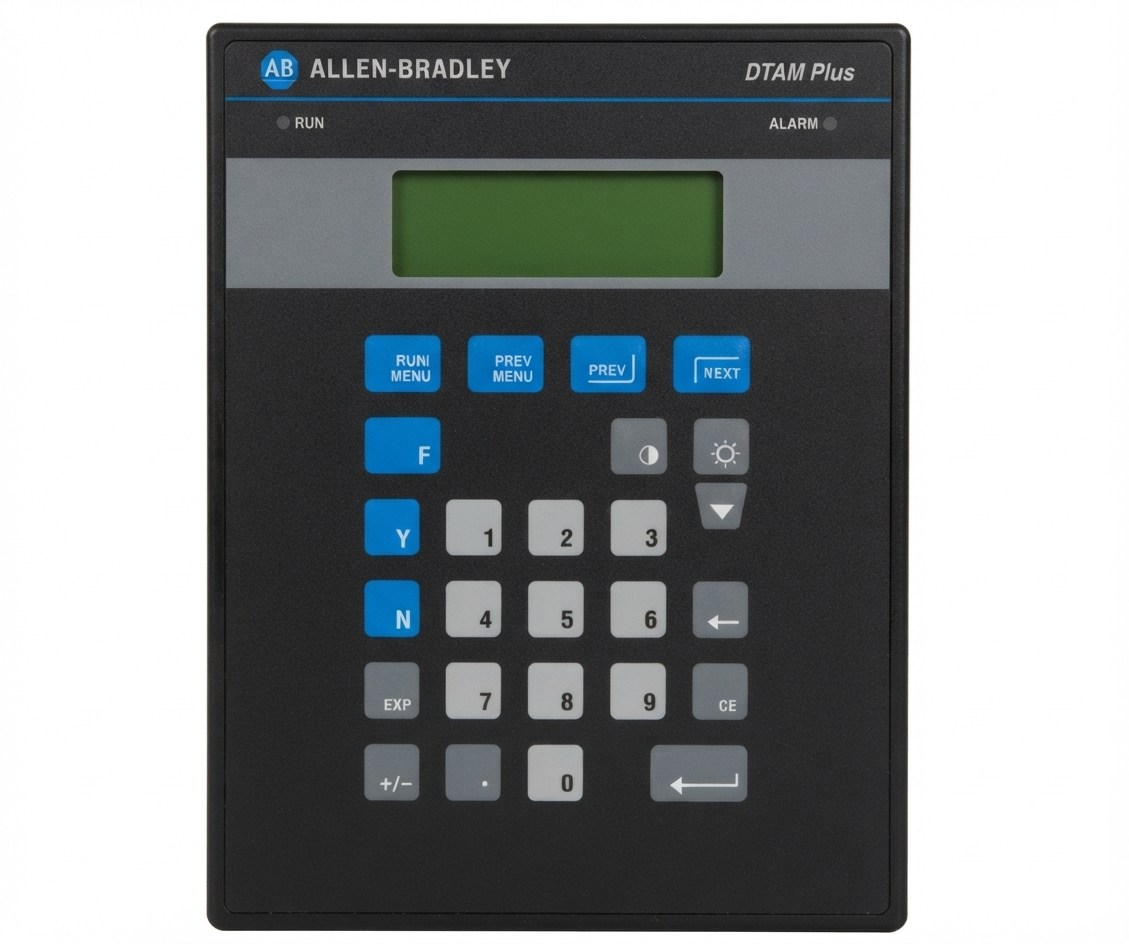

Allen-Bradley DTAM Plus Operatör Paneli
Allen-Bradley DTAM Plus, PLC ve SLC kontrolörleriyle kullanılan endüstriyel operatör arayüzüdür. Bulletin 2707 ailesinde yer alan DTAM Plus, operatörlerin proses verilerini izlemesine, değiştirmesine ve uygulama ekranları üzerinden kontrol işlemleri gerçekleştirmesine olanak sağlar.
DTAM Plus Operatör Paneli Özellikleri
- Allen-Bradley PLC ve SLC kontrolörleri ile kullanım
- 4 satır × 20 karakter ekran yapısı
- LCD LED arka aydınlatmalı veya VFD ekran seçenekleri
- 25 tuşlu dokunsal geri bildirimli keypad
- RUN, ALARM ve Function tuşu LED göstergeleri
- RS-232, RS-485 ve Remote I/O haberleşme seçenekleri
- DH-485 ve DF1 haberleşme altyapılarıyla kullanım
- 8K veya 40K kullanıcı belleği seçenekleri
- Uygulama ekranları, veri görüntüleme ve veri girişi desteği
- Alarm ve reçete işlemleri için kullanım
- 40K modellerde gerçek zamanlı saat ve ASCII giriş desteği
Ekran ve Operatör Girişi
DTAM Plus terminali 4 satır ve 20 karakterden oluşan bir ekran kullanır. LCD modellerde kontrast ve arka aydınlatma seviyeleri ayarlanabilirken VFD modellerinde parlaklık ayarı yapılabilir. Sealed keypad yapısı, endüstriyel ortamda manuel operatör girişleri için tasarlanmıştır.
Haberleşme ve PLC Entegrasyonu
DTAM Plus, kullanılan modele bağlı olarak RS-232/RS-485, DF1, DH-485 veya Remote I/O haberleşme seçenekleriyle Allen-Bradley kontrol sistemlerine bağlanabilir. SLC ailesiyle DH-485 üzerinden, PLC-5 ailesiyle ise Remote I/O veya RS-232/RS-422 DF1 üzerinden haberleşme seçenekleri sunar.
DTAM Plus Model Seçenekleri
- 2707-L8P1 ve 2707-L8P2
- 2707-L40P1 ve 2707-L40P2
- 2707-V40P1 ve 2707-V40P2
- 2707-V40P2N
- RS-232/RS-485 haberleşmeli modeller
- Remote I/O haberleşmeli modeller
- LCD ve VFD ekran seçenekleri
Programlama ve Uygulama
DTAM Plus uygulamaları DTAM Programming Software (DPS) kullanılarak bilgisayar üzerinde hazırlanabilir. Yazılım ile veri görüntüleme, bar grafik, veri girişi, alarm, menü ve alt menü ekranları oluşturulabilir; uygulama dosyaları ve işletim sistemi güncellemeleri terminale aktarılabilir.
Teknik Özellikler
- Ekran: 4 satır × 20 karakter
- Keypad: 25 dokunsal tuş
- Haberleşme: RS-232 / RS-485 / Remote I/O modele bağlı
- Bellek: 8K veya 40K seçenekleri
- Çalışma sıcaklığı: LCD modellerde 0 ile +45 °C, VFD modellerde 0 ile +60 °C
- Depolama sıcaklığı: -20 ile +85 °C
- Bağıl nem: %5–95, yoğuşmasız
- Koruma: modele bağlı olarak NEMA Type 4, 12, 13 ve belirli V40P2N versiyonunda NEMA Type 4X
Kullanım Alanları
Allen-Bradley DTAM Plus operatör panelleri, PLC ve SLC tabanlı eski nesil otomasyon sistemlerinde proses verilerinin izlenmesi, operatör veri girişi, alarm takibi, reçete işlemleri ve makine kontrolü gibi uygulamalarda kullanılabilir.
GTİP Bilgileri
GTİP: Ürün modeline göre doğrulanmalıdır.
Barkod / EAN Bilgileri
Barkod / EAN: 2707-V40P2NR
