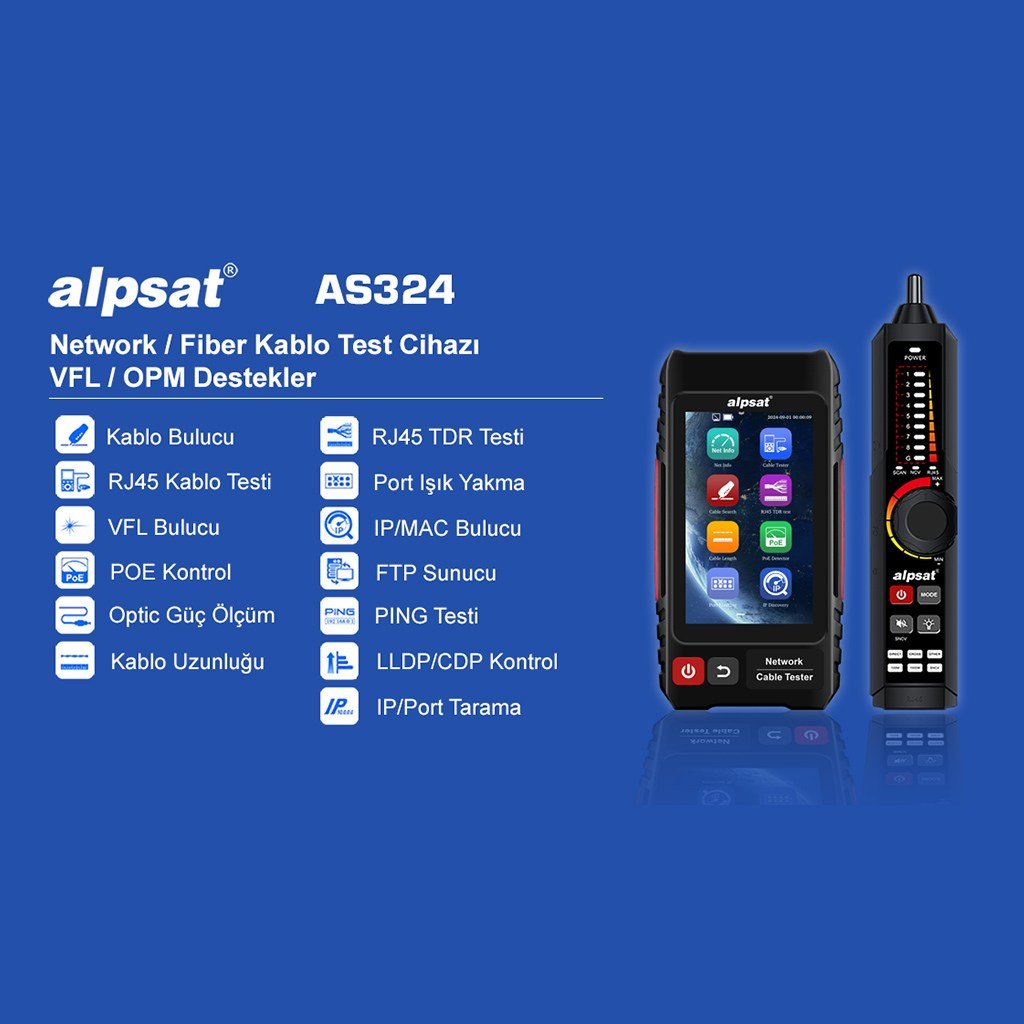

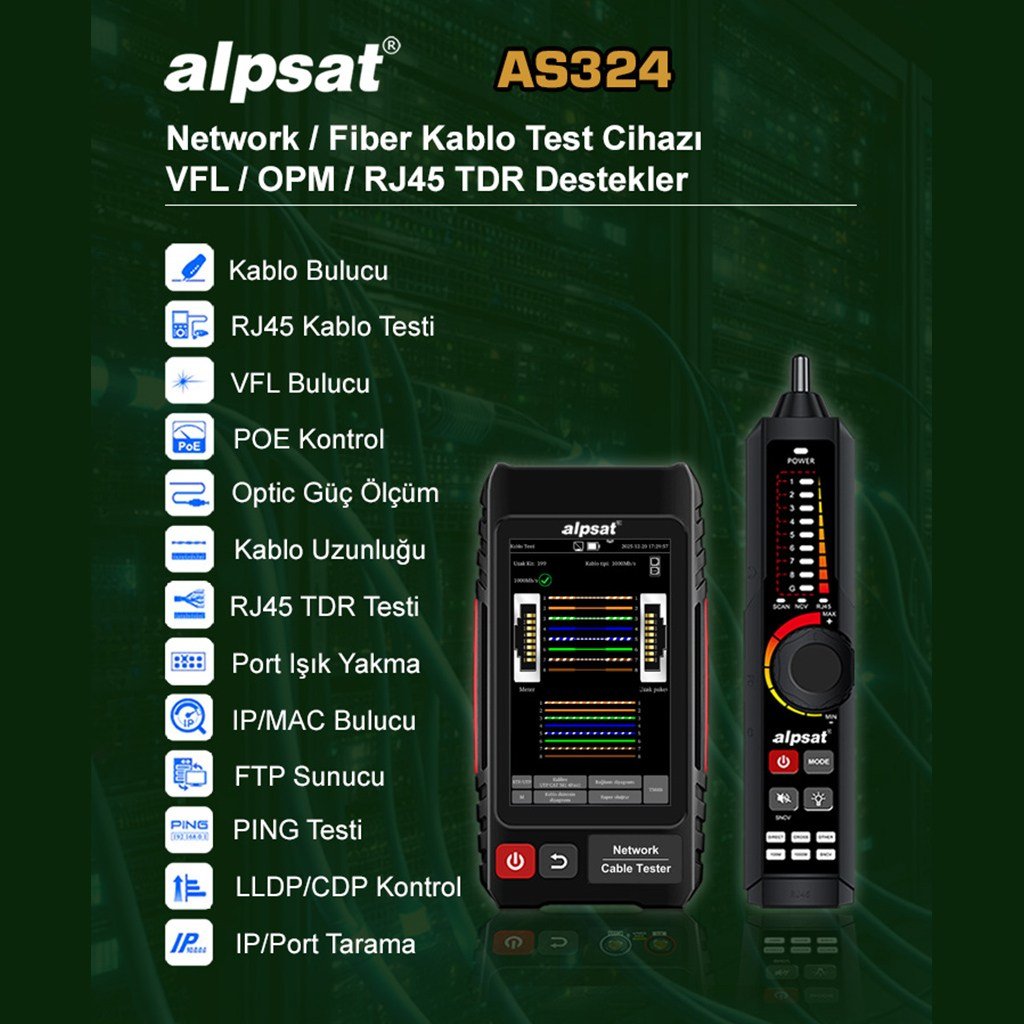

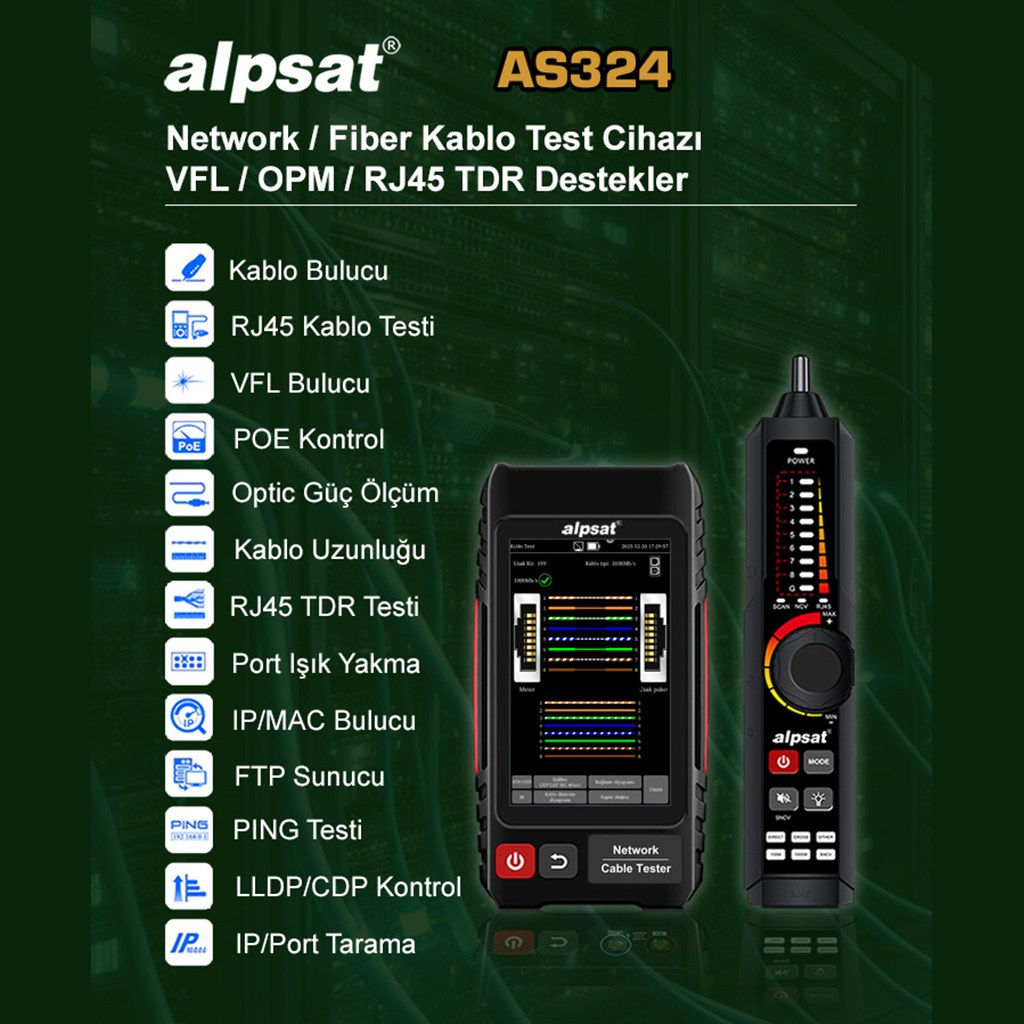

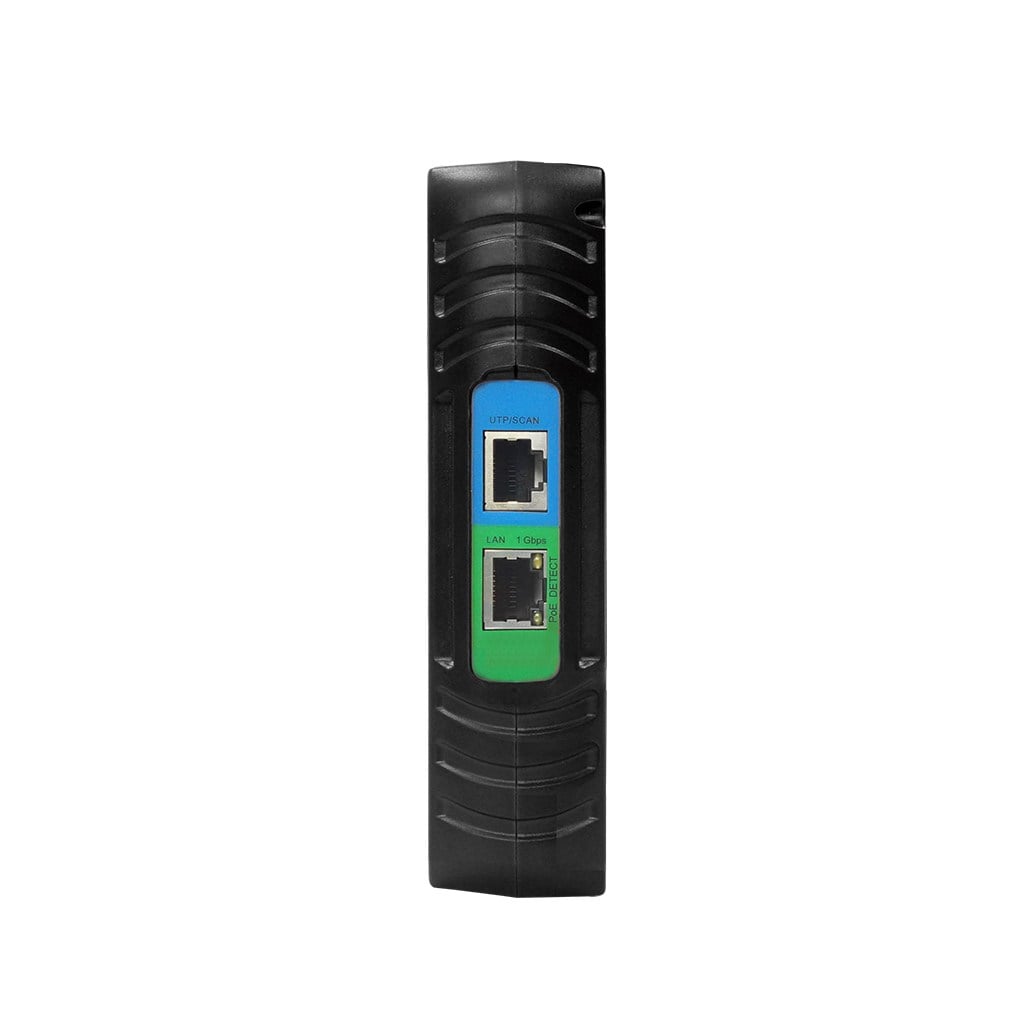

Alpsat AS324 Çok Fonksiyonlu RJ45 Ağ Kablosu ve Fiber Optik Kablo Test Cihazı
Alpsat AS324 Ağ ve Fiber Optik Kablo Test Cihazı, güvenlik sistemleri, haberleşme altyapıları, network kablolama ve fiber optik kurulumlarının test ve bakım işlemleri için geliştirilmiş profesyonel ölçüm cihazıdır. RJ45 ağ kablosu analizinin yanı sıra fiber optik güç ölçer (OPM) ve görsel arıza bulucu (VFL) özelliklerini tek cihaz üzerinde birleştirerek saha teknisyenlerine kapsamlı test imkanı sunar.
✔ 4 inç IPS renkli dokunmatik ekran
✔ RJ45 kablo süreklilik ve hat sıralaması testi
✔ TDR kablo uzunluk ve arıza analizi
✔ 3000 metreye kadar kablo uzunluğu ölçümü
✔ IEEE 802.3af / at / bt PoE test desteği
✔ PoE voltaj, pin ve polarite algılama
✔ IP tarama, PING ve ağ analiz fonksiyonları
✔ Port Flash ve LLDP/CDP desteği
✔ RJ45, RJ11, BNC ve düşük voltaj kablo testi
✔ Fiber optik OPM güç ölçüm fonksiyonu
✔ Fiber optik VFL görsel arıza tespit lazeri
✔ 850-1650nm geniş dalga boyu desteği
✔ Dahili şarj edilebilir çift batarya sistemi
Ürün Açıklaması

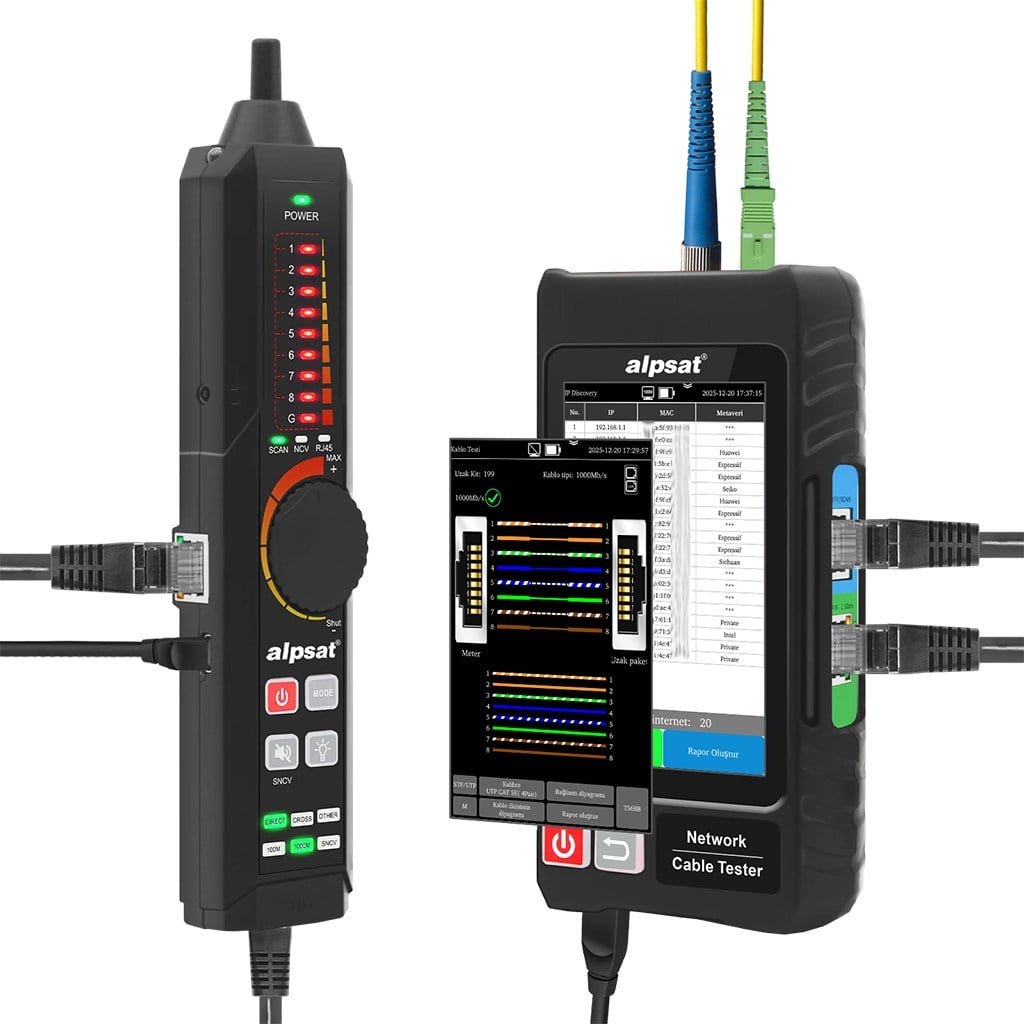

Alpsat AS324 Çok Fonksiyonlu Kablo Test Cihazı, bakır ağ kabloları ve fiber optik altyapıların kurulumu, kontrolü ve bakım işlemleri için tasarlanmış gelişmiş bir saha test cihazıdır.
Cihaz; RJ45 ethernet kablolarında süreklilik, kablo sıralaması, kısa devre, uzunluk ve TDR analizlerini gerçekleştirir. Kablo çiftlerinin durumunu, empedans değişimlerini, yansıma, zayıflama ve gecikme farklarını analiz ederek olası kablo problemlerinin hızlı şekilde tespit edilmesini sağlar.
AS324 modeli, standart ve standart dışı PoE sistemlerini destekler. IEEE 802.3af, 802.3at ve 802.3bt protokollerini algılayarak güç kaynağı voltajını, enerji verilen hat çiftlerini ve pin polaritesini görüntüler.

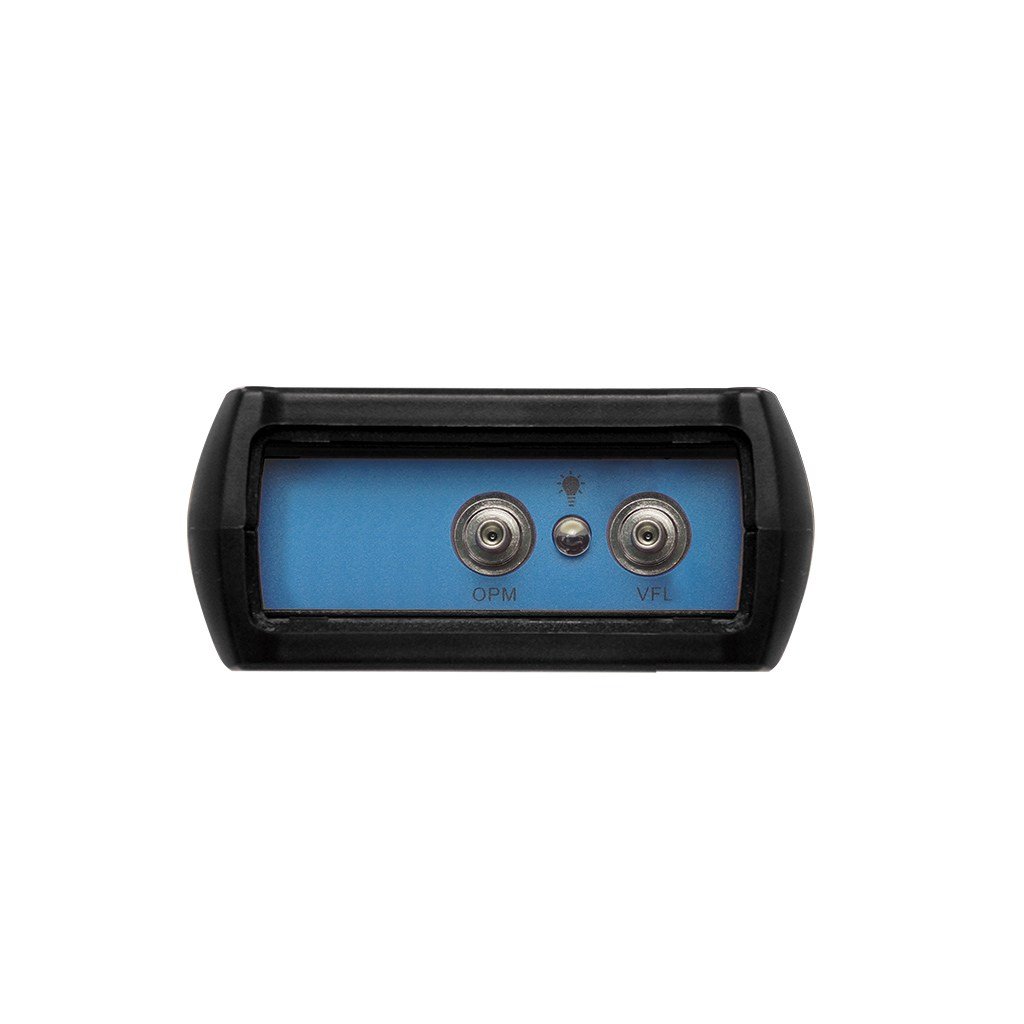

Fiber optik altyapılar için dahili OPM (Optik Güç Ölçer) ve VFL (Görsel Arıza Bulucu) özelliklerine sahip olan cihaz; fiber kopuklukları, çatlaklar, bükülmeler ve bağlantı problemlerinin tespit edilmesini kolaylaştırır.
Teknik Bilgiler
| Marka |
Alpsat |
| Model |
AS324 |
| Ürün Tipi |
RJ45 Ağ ve Fiber Optik Kablo Test Cihazı |
| Ekran |
4 İnç IPS Dokunmatik Ekran |
| Ekran Çözünürlüğü |
800 x 480 Piksel |
| Kablo Test Türleri |
Süreklilik, Sıralama, Uzunluk, Kısa Devre, TDR |
| Desteklenen Kablolar |
RJ45, RJ11, BNC Video ve Düşük Voltaj Kablolar |
| Kablo İzleme |
Dijital Sinyal Kablo Takip Fonksiyonu |
| UTP Testi |
1000/100M Bağlantı Hızı ve Hat Sıralaması |
| TDR Testi |
RJ45 Kablo Çiftleri Analizi |
| Maksimum Kablo Uzunluk Ölçümü |
3000 metre |
| TDR Ölçüm Mesafesi |
180 metreye kadar |
| Kablo Ölçüm Doğruluğu |
Kablo uzunluğu x %3 ± 1 metre |
| PoE Desteği |
IEEE 802.3af / at / bt |
| PoE Analizi |
Voltaj, Pin Yapısı ve Polarite Tespiti |
| Ethernet Portu |
1000 Mbps RJ45 |
| Ağ Fonksiyonları |
IP Keşif, IP Tarama, PING, LLDP/CDP, PPPoE, FTP |
| Port Flash |
Var |
| Optik Güç Ölçer (OPM) |
Var |
| OPM Dalga Boyları |
850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm |
| OPM Güç Aralığı |
-70 dBm ... +6 dBm |
| Fiber VFL |
Görünür Kırmızı Lazer Fiber Arıza Bulucu |
| Fiber Test Fonksiyonları |
Kırılma, çatlak, bükülme ve bağlantı kontrolü |
| Verici Batarya |
3.7V 4000mAh Lityum İyon |
| Verici Çalışma Süresi |
Yaklaşık 6 Saat |
| Alıcı Batarya |
3.7V 2000mAh Lityum İyon |
| Alıcı Çalışma Süresi |
Yaklaşık 12 Saat |
| Çalışma Sıcaklığı |
-10°C ... +50°C |
| Çalışma Nemi |
%30 - %90 |
| Verici Ölçüsü |
154 x 86 x 40 mm |
| Verici Ağırlığı |
0.3 kg |
| Alıcı Ölçüsü |
218 x 48 x 32 mm |
| Alıcı Ağırlığı |
0.15 kg |
Özellikler
- RJ45 ağ kablosu analiz ve test sistemi
- Fiber optik güç ölçüm özelliği
- Fiber optik görsel arıza tespit lazeri
- OPM ile optik güç seviyesi ölçümü
- VFL ile fiber kopukluk tespiti
- TDR kablo uzunluk ve hata analizi
- PoE standart algılama ve güç testi
- IEEE 802.3af/at/bt uyumluluğu
- IP keşif ve ağ analiz araçları
- Port Flash ile switch port bulma
- LLDP/CDP ağ cihazı tanımlama
- PPPoE bağlantı testi
- FTP veri aktarımı

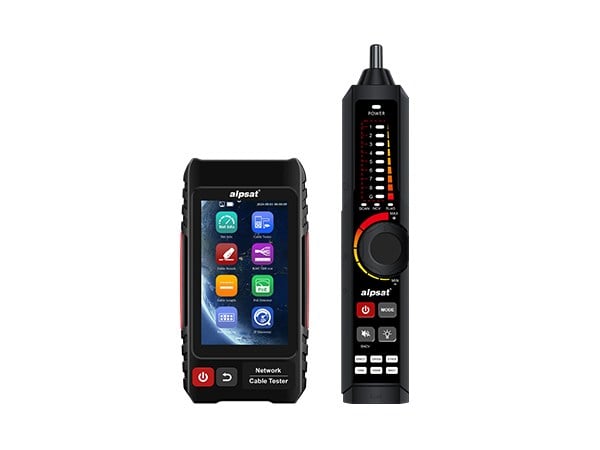

- Taşınabilir çift üniteli yapı
- Uzun süreli batarya kullanımı
Kullanım Alanları
- Fiber optik altyapı kurulumu
- Network kablolama sistemleri
- CCTV kamera kurulumları
- IP kamera bakım ve servis işlemleri
- Data merkezi kablolama çalışmaları
- Telekomünikasyon sistemleri
- Endüstriyel ethernet uygulamaları
- PoE kamera sistemleri
- Switch ve router bağlantı testleri
- Teknik servis ve bakım ekipleri
Paket İçeriği
| Ürün |
Alpsat AS324 RJ45 ve Fiber Optik Test Cihazı |
| Ana Ünite |
4 İnç IPS Dokunmatik Test Ünitesi |
| Kablo İzleyici |
Alıcı Ünite |
| Batarya |
3.7V 4000mAh ve 3.7V 2000mAh Dahili Batarya |
| Fiber Fonksiyonları |
OPM Optik Güç Ölçer + VFL Fiber Test |
| Kullanım |
Profesyonel saha test ekipmanı |
Avantajlar
Alpsat AS324 Çok Fonksiyonlu RJ45 ve Fiber Optik Kablo Test Cihazı, bakır ağ kabloları ile fiber optik sistemlerin test ve bakım işlemlerini tek cihazda birleştiren profesyonel bir çözümdür. TDR analiz, PoE test, ağ tanılama, optik güç ölçümü ve fiber arıza tespit özellikleri sayesinde kurulum sürelerini azaltır, hata tespitini hızlandırır ve saha çalışmalarında yüksek verimlilik sağlar.
