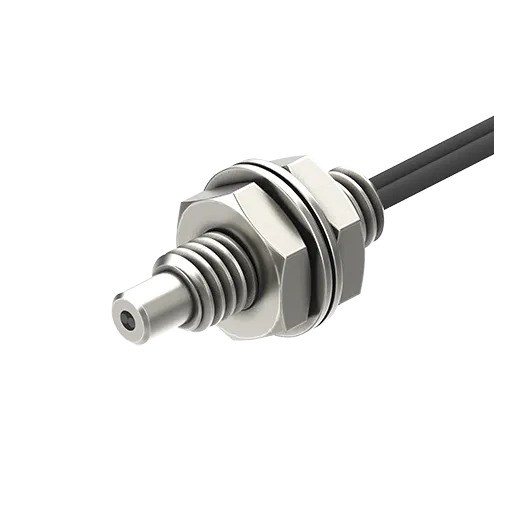

Autonics FD-420-05 Fiber Optik Sensör Ünitesi
Autonics FD-420-05, endüstriyel otomasyon sistemlerinde küçük nesnelerin temassız algılanması için kullanılan difüz reflektif fiber optik sensör ünitesidir. Standart tip M4 bolt yapısına sahip olan ürün, 2 metre uzunluğunda FREE CUT fiber kablo ile sunulur.
FD-420-05, Autonics'in uyumlu fiber optik amplifikatörleri ile birlikte kullanılarak algılama sistemi oluşturur. Üretici verilerine göre standart algılama mesafesi 40 mm, minimum algılanabilir hedef ise Ø0.03 mm'dir. :contentReference[oaicite:1]{index=1}
Teknik Özellikler
| Marka |
Autonics |
| Model |
FD-420-05 |
| Ürün Tipi |
Fiber Optik Sensör Ünitesi |
| Algılama Tipi |
Difüz Reflektif |
| Tip |
Standart Tip (Bolt Type) |
| Montaj Dişi |
M4 |
| Algılama Mesafesi |
40 mm |
| Minimum Algılama Hedefi |
Ø0.03 mm |
| Fiber Kablo Uzunluğu |
2 m |
| Kablo Tipi |
FREE CUT |
| İzin Verilen Bükülme Yarıçapı |
R15 |
| Adaptör |
Adaptör |
| Çalışma Sıcaklığı |
-40°C ile +70°C |
Üretici, 40 mm algılama mesafesini BF4 serisinin kırmızı LED ışığı için standart değer olarak belirtmektedir. Yeşil LED kullanıldığında bu değerin %10'u, BF3RX amplifikatör kullanıldığında ise algılama mesafesinin %40'ı uygulanır. :contentReference[oaicite:2]{index=2}
FREE CUT Fiber Yapısı
FD-420-05 modelindeki 2 metre fiber kablo, uygulamaya uygun uzunluğa kesilebilen FREE CUT yapıdadır. Bu özellik, fiber kablonun makine içerisinde gerekli güzergâha göre düzenlenmesine ve kompakt montaj yapılmasına olanak sağlar.
Fiberin izin verilen minimum bükülme yarıçapı R15'tir. Fiber kablonun belirtilen minimum bükülme yarıçapının altında bükülmemesi önerilir. :contentReference[oaicite:3]{index=3}
Uyumlu Fiber Optik Amplifikatörler
FD-420-05 bir fiber optik sensör ünitesi olduğundan, algılama sisteminde uygun bir fiber optik amplifikatör ile birlikte kullanılmalıdır. Üretici ve distribütör kaynaklarında BF3RX, BF4R, BF5R ve BFX serileriyle ilişkili kullanım belirtilmektedir. :contentReference[oaicite:4]{index=4}
Öne Çıkan Özellikler
- Difüz reflektif fiber optik sensör ünitesi
- Standart M4 bolt tipi
- 40 mm standart algılama mesafesi
- Ø0.03 mm minimum algılama hedefi
- 2 m fiber kablo
- FREE CUT kablo yapısı
- R15 minimum bükülme yarıçapı
- -40°C ile +70°C çalışma sıcaklığı
- Uyumlu Autonics fiber optik amplifikatörlerle kullanım
Kullanım Alanları
Autonics FD-420-05; otomasyon makineleri, küçük parça algılama, montaj hatları, paketleme makineleri, konveyör sistemleri, elektronik üretim ve makine içi nesne algılama uygulamalarında kullanılabilir.
GTİP Bilgileri
GTİP: Doğrulanmadı
Barkod Bilgileri
Üretici Ürün Kodu: FD-420-05
EAN / Barkod: Doğrulanmadı
Autonics FD-420-05, 2 metre FREE CUT fiber kablolu, M4 bolt tipi, difüz reflektif fiber optik sensör ünitesidir. 40 mm algılama mesafesi ve Ø0.03 mm minimum algılama hedefi ile küçük nesnelerin algılanmasına yönelik endüstriyel otomasyon uygulamalarında kullanılabilir.
