AUTONICS FİBER OPTİK SENSÖR ÜNİTESİ

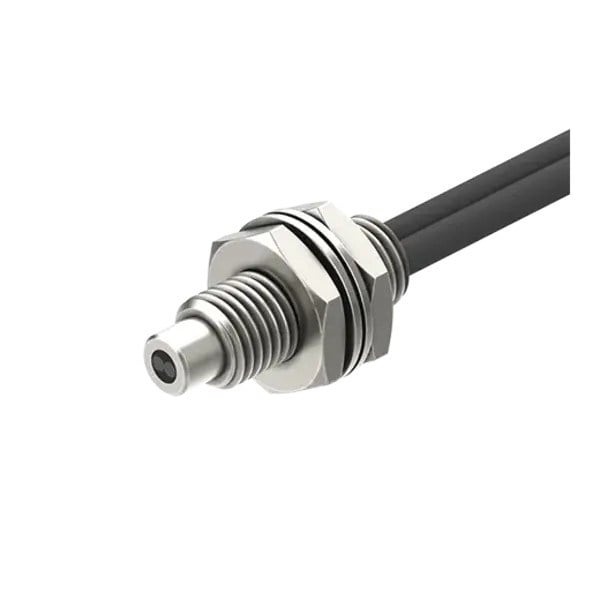

Autonics FD-620-10 120 mm Cisimden Yansımalı Fiber Optik Sensör Ünitesi
FD-620-10, Autonics BF4 serisi fiber optik amplifikatörlerle kullanılabilen, standart tip cıvatalı yapıya sahip cisimden yansımalı fiber optik sensör ünitesidir. 120 mm algılama mesafesi ve Ø0.03 mm minimum algılama hedefi ile hassas nesne algılama uygulamalarında kullanılabilir.
ÖNE ÇIKAN ÖZELLİKLER
01
120 mm Algılama Mesafesi
Standart koşullarda 120 mm algılama mesafesi sunar.
02
Ø0.03 mm Minimum Hedef
Opak malzemelerde Ø0.03 mm minimum algılama hedefi için tasarlanmıştır.
03
R25 Bükülme Yarıçapı
Fiber kablonun izin verilen minimum bükülme yarıçapı R25'tir.
04
2 m Kablo
2 metre kablo uzunluğu ile esnek montaj imkanı sağlar.
ÜRÜN HAKKINDA
Autonics FD-620-10, fiber optik sensör sistemlerinde kullanılan standart tip cıvatalı fiber optik sensör ünitesidir. Cisimden yansımalı algılama prensibine sahip olan ürün, Autonics fiber optik amplifikatörleri ile birlikte kullanılarak otomasyon sistemlerinde hassas nesne algılama yapılmasını sağlar.
Ürün, standart koşullarda 120 mm algılama mesafesine ve Ø0.03 mm minimum algılama hedefine sahiptir. 2 m kablo uzunluğu ve R25 izin verilen bükülme yarıçapı sayesinde makine ve otomasyon uygulamalarında esnek montaj imkanı sunar.
FİBER OPTİK ALGILAMA VE PROSES TAKİBİ
FD-620-10, fiber optik amplifikatör ile birlikte çalışarak sensör kafasının dar veya erişimi zor alanlara konumlandırılmasına yardımcı olur. Cisimden yansımalı algılama yapısı sayesinde hedef nesneden geri yansıyan ışık üzerinden algılama gerçekleştirilir.
Algılama mesafesi Autonics tarafından BF4 serisinin kırmızı LED'i için standart olarak belirtilmiştir. Yeşil LED kullanıldığında belirtilen mesafenin %10'u, BF3RX için ise algılama mesafesinin %40'ı esas alınır. Minimum algılama hedefi opak malzeme ve doğru çıkış durumu için verilen bir değerdir.
TEKNİK ÖZELLİKLER
| Model |
FD-620-10 |
| Ürün Tipi |
Standart tip (cıvatalı) |
| Algılama Tipi |
Cisimden yansımalı |
| Algılama Mesafesi |
120 mm |
| Minimum Algılama Hedefi |
Ø0.03 mm |
| İzin Verilen Bükülme Yarıçapı |
R25 |
| Kablo Uzunluğu |
2 m |
| Kablo Kesimi |
Serbest kesim |
| Ortam Sıcaklığı |
-40 ila 70°C |
| Uyumlu Seri |
Autonics BF4 Serisi fiber optik amplifikatörler |
Teknik değerler Autonics üretici model verilerine göre hazırlanmıştır.
01
Hassas Nesne Algılama
Ø0.03 mm minimum algılama hedefi, küçük ve hassas nesnelerin algılanmasına yönelik uygulamalarda avantaj sağlar.
02
Esnek Fiber Yapısı
R25 izin verilen bükülme yarıçapı ve 2 m kablo uzunluğu, farklı makine tasarımlarında kolay konumlandırmaya yardımcı olur.
03
Standart Cıvatalı Tip
Standart tip cıvatalı yapı, fiber optik sensör ünitesinin uygun montaj noktalarına sabitlenmesini kolaylaştırır.
MALZEME
FD-620-10 için Autonics ürün sayfasında modelin standart tip cıvatalı fiber optik sensör ünitesi olduğu belirtilmektedir. Ürünün mekanik malzeme detayları için üretici teknik dokümanları ve CAD verileri esas alınmalıdır.
KULLANIM ALANLARI
Otomasyon Makineleri
Makine otomasyonunda küçük parçaların ve nesnelerin algılanması.
Üretim Hatları
Üretim ve montaj süreçlerinde nesne varlığı ve geçiş kontrolü.
Parça Algılama
Küçük parçaların otomatik olarak algılanması gereken uygulamalar.
Konveyör Sistemleri
Konveyör üzerinde hareket eden ürünlerin algılanması ve proses takibi.
TEKNİK AVANTAJLAR
- 120 mm standart algılama mesafesi
- Ø0.03 mm minimum algılama hedefi
- Cisimden yansımalı algılama prensibi
- R25 izin verilen bükülme yarıçapı
- 2 m kablo uzunluğu
- Serbest kesim fiber yapısı
- -40 ila 70°C ortam sıcaklığında kullanım
- Autonics fiber optik amplifikatörlerle kullanım
AUTONICS TEKNİK DOKÜMAN
3D CAD Verileri
Autonics FD-620-10 modeline ait teknik doküman ve CAD verilerine üretici ürün sayfası üzerinden ulaşabilirsiniz.
Autonics 3D CAD Verilerini Görüntüle
GTİP Bilgileri
GTİP Kodu: 9031.80.80.90.00
GTİP bilgisi ürünün fiber optik sensör ünitesi niteliğine göre bilgilendirme amacıyla verilmiştir. Kesin gümrük sınıflandırması ithalat işlemi öncesinde gümrük müşaviri tarafından teyit edilmelidir.
Barkod Bilgileri
Barkod / EAN: FD-620-10
AUTONICS FD-620-10
Autonics FD-620-10 Fiber Optik Sensör Ünitesi
120 mm algılama mesafesi, Ø0.03 mm minimum algılama hedefi ve 2 m kablo uzunluğuna sahip FD-620-10 fiber optik sensör ünitesi için Endustrio.com üzerinden ürün detaylarını inceleyebilir ve teknik bilgi alabilirsiniz.
