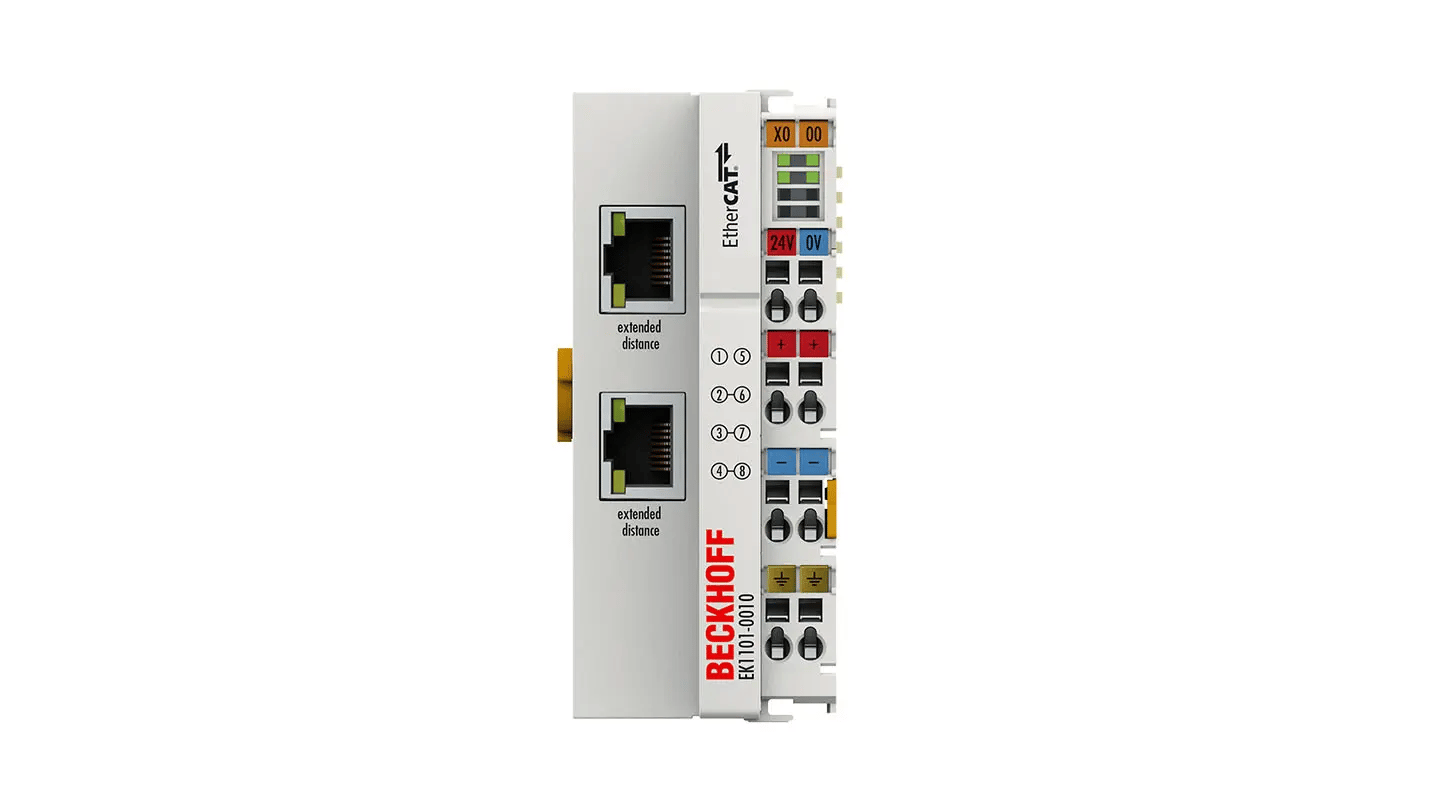

Beckhoff EK1101-0010 | ID Anahtarlı EtherCAT Kuplörü (Uzun Mesafe)
EtherCAT Coupler 2 x RJ45 Port 300 m Bağlantı Mesafesi 100 Mbit/s ID Anahtarı Destekli 65.534 Terminal Desteği 24V DC Besleme IP20
Ürün Açıklaması
Beckhoff EK1101-0010 EtherCAT Kuplörü, fieldbus seviyesindeki EtherCAT protokolü ile EtherCAT Terminalleri arasındaki bağlantıyı sağlayan bir endüstriyel ağ bileşenidir. Cihaz, Ethernet 100BASE-TX üzerinden gelen EtherCAT telgraflarını E-bus sinyal yapısına dönüştürerek EtherCAT terminallerinin kontrol sistemine bağlanmasını sağlar.
Bir EtherCAT istasyonu, bir kuplör ve buna bağlı olan EtherCAT terminallerinden oluşur. Sistem içerisindeki tüm terminaller otomatik olarak algılanır ve kontrol sisteminin işlem görüntüsünde ayrı ayrı görüntülenir. Bu sayede hızlı devreye alma ve kolay sistem yapılandırması sağlanır.
EK1101-0010 modeli, iki adet RJ45 Ethernet portuna ve üç adet onaltılık kimlik anahtarına sahiptir. Üst port EtherCAT ağ bağlantısı için kullanılırken, alt port aynı segmentte ek EtherCAT cihazlarının bağlanmasını sağlar.
Extended Distance (uzun mesafe) teknolojisi sayesinde iki uyumlu cihaz arasında 300 metreye kadar bağlantı kurulabilir. Standart bağlantı durumunda ise istasyonlar arasındaki mesafe maksimum 100 metre olabilir.
Onaltılık kimlik anahtarları sayesinde EtherCAT bileşen gruplarına benzersiz kimlikler atanabilir. Bu özellik sayesinde EtherCAT ağında değişken topolojiler kolayca uygulanabilir ve sistem mimarisi daha esnek hale gelir.
Sistem ve saha beslemesi doğrudan kuplöre 24 V DC olarak uygulanır. Bağlı EtherCAT terminalleri iletişim için gerekli enerjiyi sistem beslemesinden alır. Kuplör maksimum 5 V ve 2 A E-bus akımı sağlayabilir. Daha yüksek akım gereksinimlerinde EL9410 gibi güç besleme terminalleri sisteme eklenebilir.
Teknik Özellikler
| Özellik |
Değer |
| EtherCAT Sistemi İçindeki Görev |
EtherCAT Terminallerinin (ELxxxx) kimlik doğrulamasıyla 100BASE-TX EtherCAT ağlarına bağlanması |
| Veri Aktarım Ortamı |
Ethernet / EtherCAT kablosu (bakır, min. Cat.5, 4 telli, AWG22, korumalı) |
| İstasyonlar Arası Mesafe |
Maksimum 300 m |
| EtherCAT Terminal Sayısı |
65.534'e kadar |
| Adreslenebilir I/O Noktası |
Maksimum 4,2 GB adreslenebilir G/Ç |
| Yapılandırılabilir Kimlik Sayısı |
4096 |
| Protokol |
EtherCAT |
| Gecikme |
Yaklaşık 1 µs |
| Veri Aktarım Hızı |
100 Mbit/s |
| Yapılandırma |
Gerekli değil |
| Arayüz |
2 x RJ45 |
| Besleme Gerilimi |
24 V DC (-15% / +20%) |
| Akım Tüketimi |
90 mA + (∑ E-bus akımı / 4) |
| E-Bus Akımı |
2000 mA |
| Güç Kontakları |
Maks. 24 V DC / 10 A |
| Elektriksel İzolasyon |
500 V (güç kontağı / besleme voltajı / Ethernet) |
| Ağırlık |
Yaklaşık 105 g |
| Çalışma Sıcaklığı |
-25°C ~ +60°C |
| Depolama Sıcaklığı |
-40°C ~ +85°C |
| Bağıl Nem |
%95 (yoğuşma yok) |
| EMC Uyumluluğu |
EN 61000-6-2 / EN 61000-6-4 |
| Titreşim / Şok Direnci |
EN 60068-2-6 / EN 60068-2-27 |
| Koruma Sınıfı |
IP20 |
| Sertifikalar |
CE, UL |
Mekanik Özellikler
| Gövde Tipi |
EK-44-8pin |
| Malzeme |
Polikarbonat |
| Montaj |
35 mm DIN ray (EN 60715 standardına uygun) |
| Bağlantı Tipi |
Yaylı terminal – tornavida ile |
| Bağlantı Kesiti |
0,08 – 2,5 mm² |
| Soyma Uzunluğu |
8 – 9 mm |
| Maksimum Güç Kontak Akımı |
10 A |
| Boyutlar |
44 mm x 100 mm x 68 mm |
Önemli Bilgiler
- EK1101-0010, EtherCAT terminallerini EtherCAT fieldbus ağına bağlamak için kullanılan bir EtherCAT kuplörüdür.
- Extended Distance teknolojisi ile iki cihaz arasında 300 metreye kadar bağlantı kurulabilir.
- Onaltılık kimlik anahtarları sayesinde EtherCAT cihaz gruplarına benzersiz kimlik atanabilir.
- EtherCAT ağında hat, yıldız veya genişletilmiş topolojiler kolayca uygulanabilir.
- DIN ray montajı sayesinde endüstriyel kontrol panolarında hızlı kurulum sağlar.
