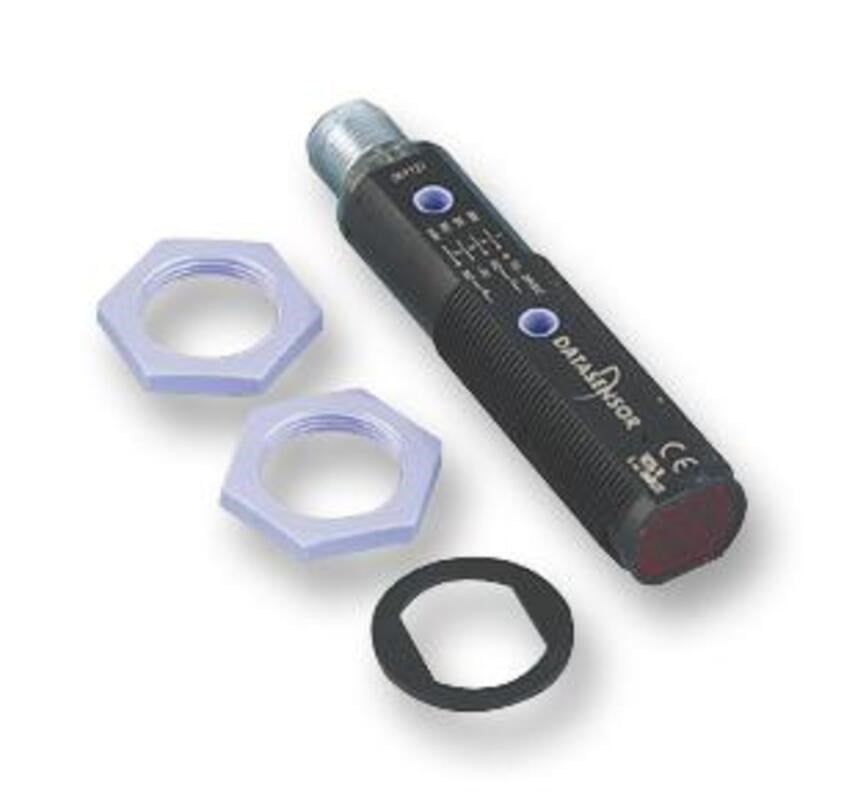

Datasensing S5N-PA-5-C01-PP M18 700 mm PNP Fotoelektrik Sensör IP67
Datasensing S5N-PA-5-C01-PP, S5N serisinde yer alan M18 silindirik difüz reflektif fotoelektrik sensördür. Sensör, standart otomasyon uygulamalarında cisimlerin temassız olarak algılanması için tasarlanmış olup 700 mm nominal algılama mesafesine sahiptir.
Ürün, PNP NO+NC çıkış, hassasiyet ayarı ve M12 bağlantı özelliklerine sahiptir. 10-30 VDC besleme aralığında çalışır ve maksimum 500 µs tepki süresi sunar. Kırmızı yerine kızılötesi LED ışık emisyonu kullanılır.
S5N-PA-5-C01-PP'nin gövdesi plastik yapıda olup M18 x 67 mm ölçülere sahiptir. IP67 koruma sınıfı, -25 °C ile +55 °C çalışma sıcaklığı ve CE/cULus onayları sayesinde endüstriyel otomasyon ve makine uygulamalarında kullanılabilir.
Datasensing S5N-PA-5-C01-PP Özellikleri
- M18 silindirik fotoelektrik sensör
- Difüz reflektif algılama
- 700 mm nominal algılama mesafesi
- PNP NO+NC çıkış
- Hassasiyet ayarı
- 10-30 VDC besleme
- Maksimum 500 µs tepki süresi
- 1 kHz anahtarlama frekansı
- Kızılötesi LED emisyonu
- M12 bağlantı
- M18 x 67 mm kompakt gövde
- IP67 koruma
- CE ve cULus onayı
- Kısa devre koruması
- Ters polarite koruması
- Endüstriyel otomasyon uygulamalarına uygun
Teknik Özellikler
| Marka |
Datasensing |
| Ürün Kodu |
S5N-PA-5-C01-PP |
| Ürün No |
952001061 |
| Seri |
S5N |
| Ürün Tipi |
Silindirik Fotoelektrik Sensör |
| Gövde Tipi |
M18 Plastik |
| Optik Yapı |
Axial |
| Algılama Prensibi |
Difüz Reflektif |
| Nominal Algılama Mesafesi |
700 mm |
| Hassasiyet Ayarı |
Trimmer |
| Çıkış Tipi |
PNP NO+NC |
| Çıkış Fonksiyonu |
NO + NC |
| Anahtarlama Frekansı |
1 kHz |
| Tepki Süresi |
500 µs |
| Besleme Gerilimi |
10-30 VDC |
| Yüksüz Akım Tüketimi |
≤35 mA |
| Yük Akımı |
≤100 mA |
| Kaçak Akımı |
≤10 µA |
| Çıkış Gerilim Düşümü |
≤2 V @ 100 mA |
| Işık Emisyonu |
Kızılötesi LED |
| LED Göstergeler |
Sarı OUTPUT / Yeşil STABILITY |
| Bağlantı |
M12 Konektör |
| Boyut |
Ø18 × 67 mm |
| Gövde Malzemesi |
PBT / PC |
| Muhafaza Malzemesi |
PBT / PMMA |
| Aktif Başlık Malzemesi |
PMMA |
| Koruma Sınıfı |
IP67 |
| Çalışma Sıcaklığı |
-25 °C ile +55 °C |
| Depolama Sıcaklığı |
-25 °C ile +70 °C |
| Onaylar |
CE / cULus |
| EMC Standardı |
EN 60947-5-2 |
| Aksesuar |
M18 x 1 Somunlar |
700 mm Difüz Reflektif Algılama
Datasensing S5N-PA-5-C01-PP, hedef nesneden geri yansıyan kızılötesi ışığı kullanarak algılama gerçekleştiren difüz reflektif fotoelektrik sensördür. Üretici verilerinde nominal algılama mesafesi 700 mm olarak belirtilmektedir. Bu değer beyaz %90 Kodak standardındaki 100 × 100 mm hedef üzerinden tanımlanmıştır.
PNP NO + NC Çıkış
Sensör PNP NO+NC çıkış yapısına sahiptir. Maksimum yük akımı 100 mA olup çıkış kısa devre korumasına ve ters polarite korumasına sahiptir.
500 µs Tepki ve 1 kHz Anahtarlama
S5N-PA-5-C01-PP'nin tepki süresi 500 µs ve anahtarlama frekansı 1 kHz seviyesindedir. Bu özellikler, hızlı hareket eden parçaların otomatik algılanması gereken endüstriyel uygulamalarda kullanım olanağı sağlar.
M18 Plastik Gövde
Sensör M18 x 67 mm ölçülerindeki plastik gövdeye sahiptir. PBT/PC malzeme yapısı, PMMA aktif başlığı ve M12 konektör bağlantısı ile kompakt bir saha sensörü çözümü sunar.
Hassasiyet Ayarı
Sensör üzerinde bulunan trimmer hassasiyet ayarı sayesinde algılama seviyesi uygulama şartlarına göre ayarlanabilir. Bu özellik, farklı hedef yüzeylerinin ve değişken algılama koşullarının bulunduğu sistemlerde kullanım esnekliği sağlar.
IP67 Koruma
Datasensing S5N-PA-5-C01-PP, IP67 mekanik koruma sınıfına sahiptir. Çalışma sıcaklığı -25 °C ile +55 °C arasındadır ve üretici tarafından CE ile cULus onayları belirtilmektedir.
Kullanım Alanları
- Parça varlık ve yokluk kontrolü
- Konveyör sistemleri
- Otomatik montaj makineleri
- Paketleme makineleri
- Ürün algılama
- Malzeme besleme sistemleri
- Endüstriyel otomasyon
- Robotik uygulamalar
- Makine kontrol sistemleri
- Üretim hatları
GTİP Bilgileri
GTİP / HS Kodu: Resmi Datasensing ürün sayfasında GTİP/HS kodu belirtilmemiştir.
Barkod Bilgileri
EAN / GTIN: Resmi Datasensing ürün sayfasında doğrulanmış EAN/GTIN bilgisi bulunamadı.
