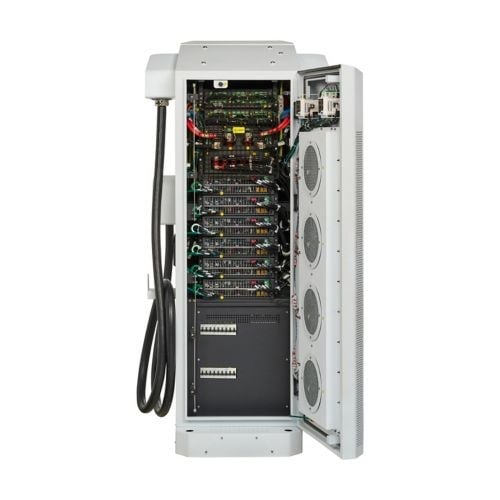

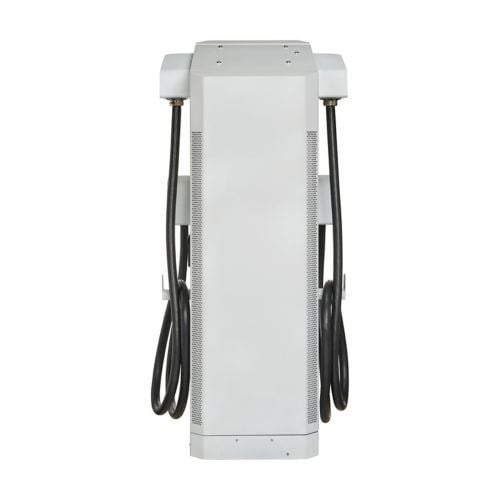

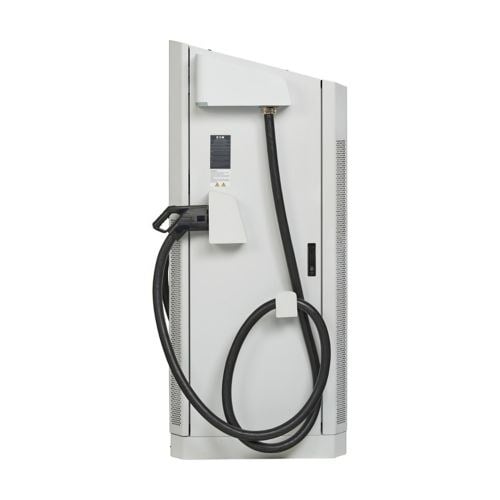

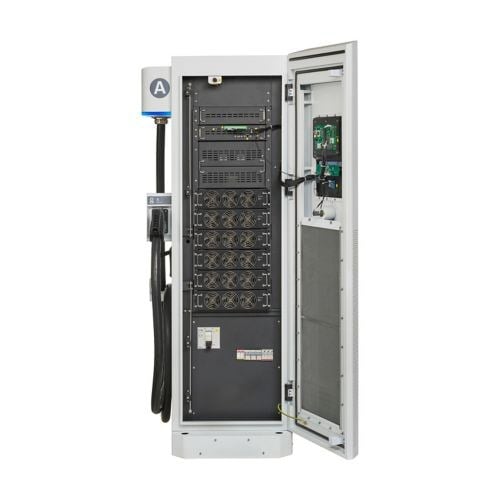

Eaton PTN7NXXX-DC076 Green Motion 50-150 kW DC Elektrikli Araç Şarj İstasyonu
Filo, tesis ve yüksek güçlü elektrikli araç şarj uygulamaları için Eaton Green Motion 50-150 kW DC hızlı şarj çözümü.
Eaton PTN7NXXX-DC076, Eaton Green Motion 50-150 kW DC EV Charger ürün ailesinde yer alan yüksek güçlü DC elektrikli araç şarj çözümüdür. Sistem, elektrikli araç filoları ve tesisler gibi hızlı DC şarj gerektiren uygulamalar için tasarlanmıştır.
Ürün Özellikleri
| Marka |
Eaton |
| Ürün Serisi |
Green Motion 50-150 kW DC EV Charger |
| Katalog Numarası |
PTN7NXXX-DC076 |
| Ürün Tipi |
50-150 kW DC Elektrikli Araç Şarj Cihazı |
| Şarj Tipi |
DC Hızlı Şarj |
| DC Çıkış Gerilimi |
200-1000 VDC |
| Şarj Konnektörü |
CCS1 |
| Kablo Akım Kapasitesi |
Konfigürasyona bağlı olarak 125-300 A |
| AC Giriş |
3 Faz, 480 VAC |
| AC Giriş Frekansı |
50/60 Hz |
| Haberleşme Protokolü |
OCPP 1.6J |
| Ağ Bağlantısı |
Ethernet ve 4G LTE |
| Ekran |
7 inç dokunmatik ekran |
| Kullanıcı Erişimi |
RFID ve QR kod |
| Çalışma Sıcaklığı |
-35 °C ile +45/+50 °C arası, modele göre; 55 °C'de güç düşürme |
| Koruma Sınıfı |
IP54 / NEMA 3R |
| Montaj |
Zemin tipi, beton ankraj noktaları |
| UPC |
786687122845 |
Yüksek Güçlü DC Şarj
Eaton Green Motion 50-150 kW DC EV Charger ailesi, elektrikli araçların hızlı DC şarjı için 50 kW ile 150 kW arasındaki güç sınıfında çözümler sunar. Platform, 200-1000 VDC çıkış gerilimi aralığını destekler ve konfigürasyona göre 125 A ile 300 A arasında CCS1 şarj kablosu seçeneklerine sahiptir.
CCS1 DC Şarj
Green Motion 50-150 kW platformu CCS1 DC şarj bağlantısını kullanır. Konfigürasyona göre bir veya iki CCS1 kablosu bulunabilir.
200-1000 VDC
DC çıkış gerilimi 200 VDC ile 1000 VDC arasındadır ve farklı elektrikli araç platformları için yüksek gerilimli DC şarj desteği sağlar.
Filo ve Tesis Kullanımı
Yüksek güçlü şarj ihtiyacı bulunan özel filolar, tesisler ve ticari elektrikli araç şarj uygulamaları için tasarlanmıştır.
İki Araç İçin Dinamik Şarj
Green Motion DC EV Charger ailesinin çift konnektörlü modellerinde iki araç aynı anda şarj edilebilir. Sistem, tek konnektör kullanıldığında mevcut güç kapasitesinin tamamını ilgili çıkışa sağlayabilir ve iki konnektör kullanıldığında gücü dinamik olarak ayarlayabilir.
Haberleşme ve Yönetim
Şarj cihazı ailesi OCPP 1.6J haberleşme protokolünü destekler. Ethernet ve 4G LTE bağlantısı üzerinden ağ iletişimi sağlanabilir. Eaton Green Motion platformunda şarj noktalarının izlenmesi ve yönetimi için bulut tabanlı Charging Network Manager çözümü kullanılabilir.
OCPP 1.6J
Açık şarj noktası protokolü OCPP 1.6J üzerinden şarj yönetim sistemleriyle haberleşme desteği.
Ethernet ve 4G LTE
Kablolu Ethernet ve 4G LTE hücresel bağlantı seçenekleriyle ağ iletişimi.
RFID ve QR Kod
Kullanıcı erişimi için RFID ve QR kod tabanlı erişim yöntemleri desteklenir.

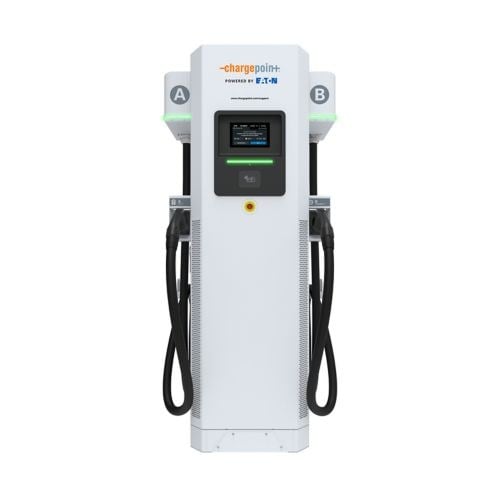

Ekran ve Kullanıcı Arayüzü
Green Motion 50-150 kW DC EV Charger modellerinde şarj durumu göstergesi ve 7 inç dokunmatik ekran bulunur. Ekran arayüzü İngilizce, İspanyolca ve Fransızca dillerini destekler. Acil durdurma için E-Stop anahtarı yer alır.
Mekanik Özellikler
Teknik veri sayfasında Green Motion 50-150 kW DC EV Charger ailesi için yaklaşık 1823 mm yükseklik, 834 mm genişlik ve 780 mm derinlik belirtilmektedir. Ağırlık seçilen güç ve kablo konfigürasyonuna göre değişir. Üniteler beton ankraj noktaları bulunan zemin tipi montaj için tasarlanmıştır.
Çevresel Özellikler
Ürün ailesi IP54 ve NEMA 3R koruma sınıfına sahiptir. Çalışma sıcaklığı konfigürasyona göre -35 °C ile +45/+50 °C arasında olup 55 °C'de güç düşürme uygulanabilir. Depolama sıcaklığı -40 °C ile +70 °C arasındadır ve maksimum çalışma yüksekliği 2000 metre olarak belirtilmiştir.
Önemli: PTN7NXXX-DC076, Eaton ürün sayfasında Green Motion 50-150 kW DC EV Charger olarak listelenmektedir. 50 kW, 75 kW, 100 kW, 125 kW ve 150 kW gibi güç değerleri ürün ailesindeki farklı konfigürasyonlara aittir. Sipariş öncesinde seçilecek güç, CCS1 kablo sayısı ve kablo akım kapasitesi Eaton konfigürasyon bilgileriyle doğrulanmalıdır.
GTİP Bilgileri
GTİP: 8504.40.83.90.12
Barkod Bilgileri
UPC: 786687122845
