nVent ERIFLEX 534041 Flex Bara Kalaylı Bakır 1000A
nVent ERIFLEX 534041 Flex Bara, elektrik panoları, dağıtım sistemleri ve güç bağlantılarında kullanılmak üzere geliştirilmiş esnek bakır bara çözümüdür. Ürün, 8x(50x1) mm katmanlı yapıya, kalaylı bakır iletkene ve 2 metre uzunluğa sahiptir.
Esnek bara yapısı sayesinde geleneksel rijit bakır baralara göre bağlantı ve montaj işlemlerinde daha kolay şekillendirilebilir. Pano içi güç dağıtımı, şalt sistemleri ve yüksek akım taşıyan elektrik bağlantılarında kompakt ve pratik bir bağlantı çözümü sunar.
nVent ERIFLEX 534041 Flex Bara Özellikleri
- Marka: nVent ERIFLEX
- Ürün Kodu: 534041
- Ürün Serisi: Flexibar Advanced
- Katalog Referansı: FADV2MTC8X50X1
- İletken Malzeme: Kalaylı bakır
- Yapı: 8 x 50 x 1 mm
- Toplam Kesit Alanı: 400 mm²
- Uzunluk: 2 metre
- Tipik Uygulama Akımı, IEC: 1000 A
Esnek Bakır Bara Yapısı

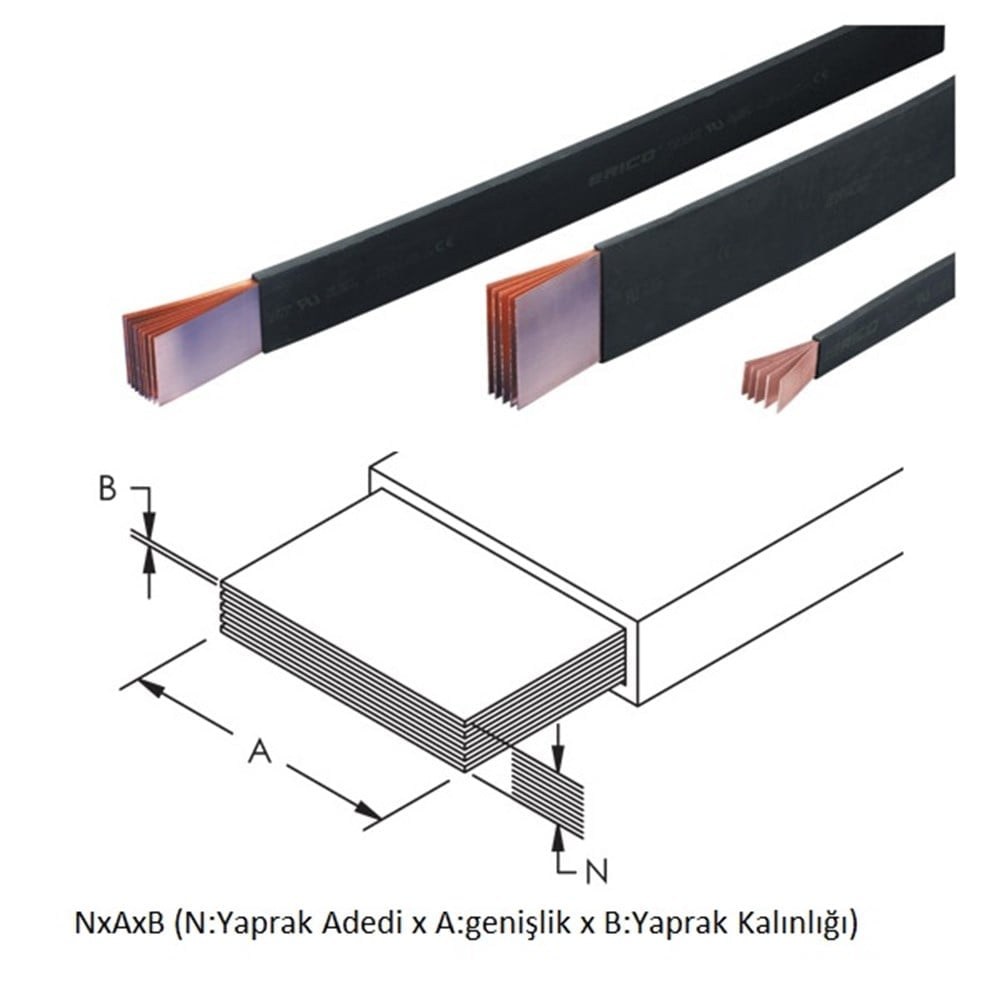

ERIFLEX Flexibar Advanced, birden fazla ince bakır katmanın bir araya getirilmesiyle oluşturulan esnek bara yapısına sahiptir. 534041 modeli 8 adet 50 mm genişliğinde ve 1 mm kalınlığında bakır katmandan oluşur. Toplam iletken kesit alanı 400 mm²'dir.
Bu yapı, elektrik panolarında bağlantı noktaları arasındaki mesafeye ve montaj geometrisine göre baranın şekillendirilmesine olanak sağlar. Böylece rijit bara bağlantılarına kıyasla daha esnek bir montaj alternatifi elde edilebilir.
1000A Güç Dağıtım Uygulamaları
nVent ERIFLEX 534041, 1000 A sınıfındaki yüksek akım uygulamalarında kullanılabilen Flexibar Advanced ürünlerinden biridir. Üretici teknik verilerine göre ürünün 2 metre uzunluğu bulunur ve IEC kapsamında tipik uygulama akım değeri 1000 A olarak belirtilir.
Ürün; elektrik panoları, güç dağıtım sistemleri, şalt ekipmanları, bara sistemleri ve yüksek akım gerektiren endüstriyel elektrik bağlantılarında değerlendirilebilir.
Kalaylı Bakır Flex Bara
Kalaylı bakır yapı, Flexibar ürünlerinin elektriksel bağlantı uygulamalarında kullanılmasına uygun iletken yüzey özellikleri sağlar. Kalay kaplı bakır yapı özellikle endüstriyel elektrik panoları ve güç dağıtım uygulamalarında tercih edilen bağlantı çözümlerinden biridir.
Montaj ve Kullanım Avantajları
- Esnek yapısı sayesinde kolay şekillendirme
- Yüksek akım taşıma kapasitesine yönelik tasarım
- 8x(50x1) mm katmanlı yapı
- 400 mm² toplam kesit alanı
- 2 metre standart ürün uzunluğu
- Kalaylı bakır iletken yapı
- Elektrik panolarında kompakt bağlantı imkanı
- Güç dağıtım ve şalt uygulamalarına uygun çözüm
Kullanım Alanları
ERIFLEX 534041 Flex Bara, yüksek akım taşıyan elektriksel bağlantıların bulunduğu çeşitli endüstriyel uygulamalarda kullanılabilir.
- Elektrik ve otomasyon panoları
- Güç dağıtım panoları
- Alçak gerilim dağıtım sistemleri
- Şalt ekipmanları
- Enerji dağıtım sistemleri
- Endüstriyel elektrik tesisatları
- Yüksek akım bağlantıları
- Bara sistemleri
Teknik Bilgiler
| Üretici |
nVent ERIFLEX |
| Ürün Kodu |
534041 |
| Katalog No |
FADV2MTC8X50X1 |
| Ürün Tipi |
Flexibar Advanced Flex Bara |
| Malzeme |
Kalaylı Bakır |
| Katman Yapısı |
8 x 50 x 1 mm |
| Kesit Alanı |
400 mm² |
| Uzunluk |
2 metre |
| IEC Tipik Uygulama Akımı |
1000 A |
nVent ERIFLEX 534041 Flex Bara, 8x(50x1) mm kalaylı bakır yapısı, 400 mm² toplam kesit alanı ve 2 metre uzunluğu ile yüksek akım taşıyan pano ve güç dağıtım uygulamaları için esnek bir bara çözümüdür.
