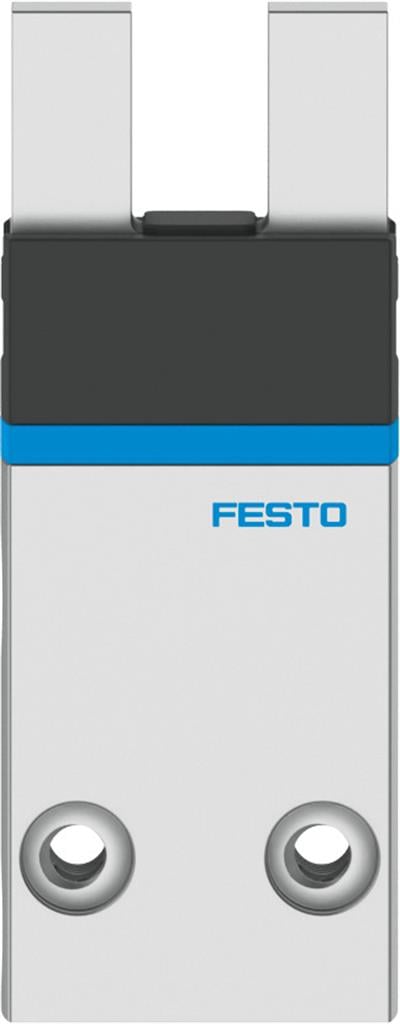

Festo 1254039 Paralel tutucu DHPS-6-A (1254039)

Teknik veriler

• Boyut6
• Tutma çenesi başına strok2 mm
• Maks. değişim doğruluğu≤0.2 mm
• Maks. tutma çenesi açı boşluğu ax, ay<1 drc
• Maks. tutma çenesi boşluğu Sz<0.02 mm
• Dönme simetrisi≤0.2 mm
• Tutucu tekrarlama hassasiyeti<0.02 mm
• Tutma çenesi sayısı2
• Tahrik türüpnömatik
• Montaj konumuherhangi bir
• Çalışma şekliçift etkili
• Tutucu işleviParalel
• Tutma kuvveti güvencesihariç
• Tasarımzorunlu hareket dizesi
• KılavuzKayar yatak
• Konum algılamaHall sensörü için
• Sembol00991894
• Çalışma basıncı0.2 MPa ... 0.8 MPa
• Çalışma basıncı2 bar ... 8 bar
• Çalışma basıncı29 psi ... 116 psi
• Maks. çalışma frekansı tutucusu4 Hz
• 0,6 MPa'da (6 bar, 87 psi) min. açma süresi8 ms
• 0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi17 ms
• Harici tutma parmağı başına maks. kütle10 g
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK1 - korozyona düşük maruziyet
• LABS uygunluğuVDMA24364-B2-L
• Lityum-iyon bataryaların üretimi için uygunlukKütle oranı olarak %1'den fazla bakır içeren metaller kullanılmaz. Baskılı Devre Kartları, Hatlar, Elektrik Konnektörleri ve Bobinler hariçtir Alaşım bileşeni olarak 1% 'den fazla bakır içeren metaller kullanım dışıdır. İstisnalar baskılı devre kartları,
• Ortam sıcaklığı5 °C ... 60 °C
• 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma30 N
• 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma25 N
• 0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti15 N
• 0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti13.5 N
• Kütle atalet momenti0.008 kgcm²
• Tutma çenesindeki maks. kuvvet Fz statik10 N
• Tutma çenesindeki maks. moment Mx statik0.5 Nm
• Tutma çenesindeki maks. moment My statik0.5 Nm
• Tutma çenesindeki maks. moment Mz statik0.5 Nm
• Kılavuz elemanları tekrar yağlama aralığı10 Mio çvr
• Ürün ağırlığı19 g
• Montaj türüisteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile
• Pnömatik bağlantıM3
• Malzeme hakkında notRoHS uyumlu
• Kapak malzemesiPA
• Gövde malzemesiDövme alüminyum alaşım, sert eloksallı
• Tutma çenelerii malzemesiyüksek alaşımlı paslanmaz çelik
