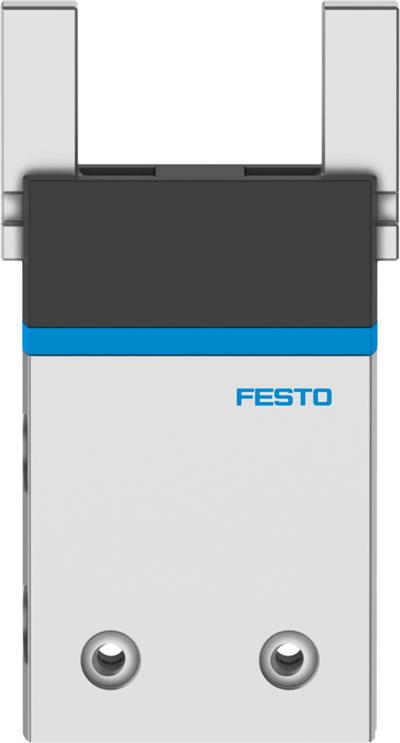

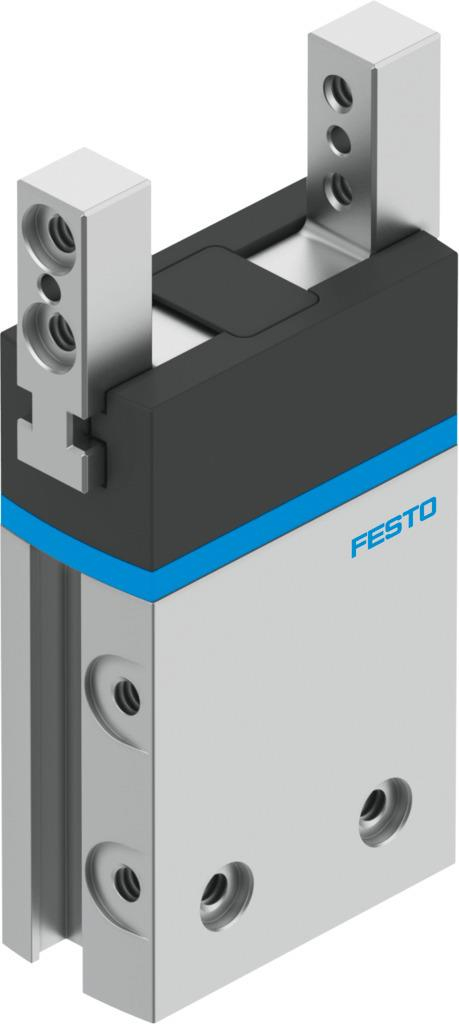

Festo 1254041 Paralel tutucu DHPS-10-A-NO (1254041)

Teknik veriler

• Boyut10
• Tutma çenesi başına strok3 mm
• Maks. değişim doğruluğu≤0.2 mm
• Maks. tutma çenesi açı boşluğu ax, ay<0.5 drc
• Maks. tutma çenesi boşluğu Sz<0.02 mm
• Dönme simetrisi≤0.2 mm
• Tutucu tekrarlama hassasiyeti<0.02 mm
• Tutma çenesi sayısı2
• Montaj konumuherhangi bir
• Çalışma şekliçift etkili
• Tutucu işleviParalel
• Tutma kuvveti güvencesiaçarken
• Tasarımzorunlu hareket dizesi
• KılavuzKayar yatak
• Konum algılamayaklaşım sensörü için
• Sembol00995947
• Çalışma basıncı0.4 MPa ... 0.8 MPa
• Çalışma basıncı4 bar ... 8 bar
• Çalışma basıncı58 psi ... 116 psi
• Maks. çalışma frekansı tutucusu4 Hz
• 0,6 MPa'da (6 bar, 87 psi) min. açma süresi19 ms
• 0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi30 ms
• Harici tutma parmağı başına maks. kütle60 g
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK1 - korozyona düşük maruziyet
• LABS uygunluğuVDMA24364-B2-L
• Lityum-iyon bataryaların üretimi için uygunlukKütle oranı olarak %1'den fazla bakır içeren metaller kullanılmaz. Baskılı Devre Kartları, Hatlar, Elektrik Konnektörleri ve Bobinler hariçtir Alaşım bileşeni olarak 1% 'den fazla bakır içeren metaller kullanım dışıdır. İstisnalar baskılı devre kartları,
• Ortam sıcaklığı5 °C ... 60 °C
• Kütle atalet momenti0.082 kgcm²
• Tutma çenesindeki maks. kuvvet Fz statik60 N
• Tutma çenesindeki maks. moment Mx statik3 Nm
• Tutma çenesindeki maks. moment My statik3 Nm
• Tutma çenesindeki maks. moment Mz statik3 Nm
• Kılavuz elemanları tekrar yağlama aralığı10 Mio çvr
• Ürün ağırlığı68 g
• Montaj türüisteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile
• Pnömatik bağlantıM3
• Malzeme hakkında notRoHS uyumlu
• Kapak malzemesiPA
• Gövde malzemesiDövme alüminyum alaşım, sert eloksallı
• Tutma çenelerii malzemesiyüksek alaşımlı paslanmaz çelik
