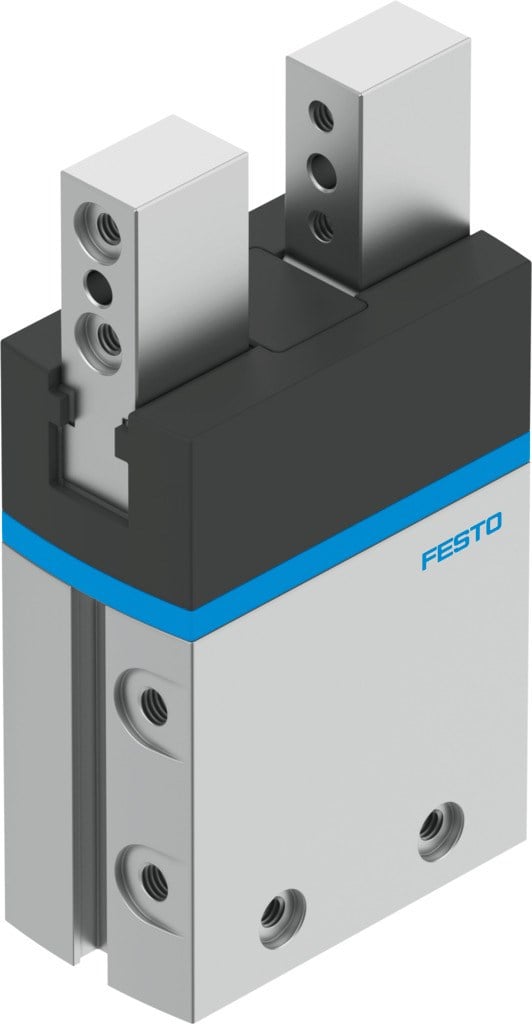

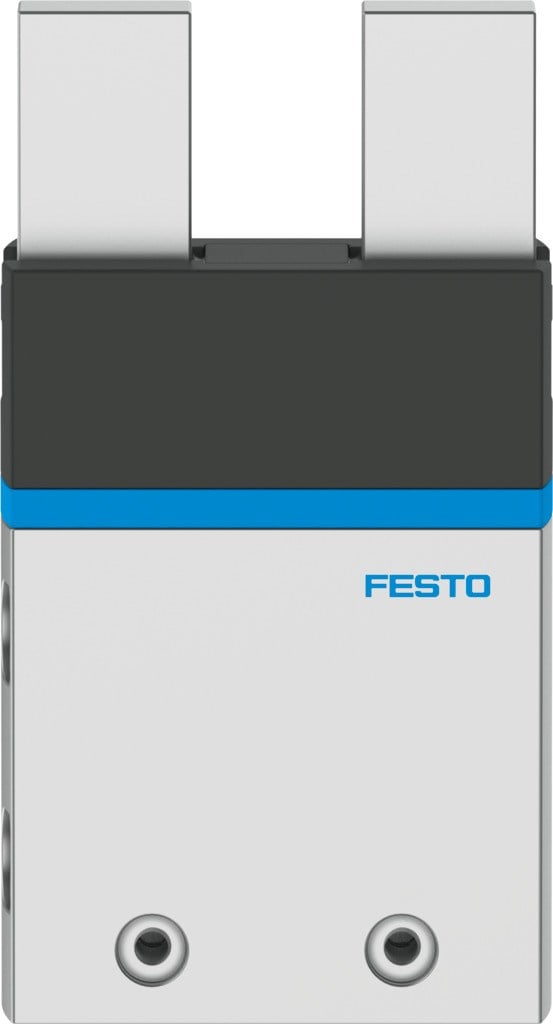

Festo 1254046 DHPS-20-A Paralel Pnömatik Tutucu
20 Boyut, Çift Etkili, 2 Çeneli Pnömatik Paralel Tutucu
Festo 1254046 DHPS-20-A, endüstriyel otomasyon ve robotik sistemlerde iş parçalarının kavranması, taşınması ve konumlandırılması için kullanılan paralel tip pnömatik tutucudur. DHPS serisine ait ürün, iki tutma çenesi ve çift etkili çalışma prensibiyle otomatik parça taşıma ve montaj uygulamalarına yönelik olarak tasarlanmıştır. :
DHPS-20-A, 20 boyutunda olup her tutma çenesi için 6.5 mm strok sunar. Kayar yataklı kılavuz yapısı ve zorunlu hareket dizisine sahip kol mekanizması, tutma çenelerinin kontrollü şekilde hareket etmesine yardımcı olur. Konum algılama için yaklaşım sensörleri kullanılabilir. :
Festo 1254046 Teknik Özellikleri
- Marka: Festo
- Ürün Numarası: 1254046
- Model: DHPS-20-A
- Ürün Tipi: Paralel pnömatik tutucu
- Boyut: 20
- Tutma Çenesi Sayısı: 2
- Çene Başına Strok: 6.5 mm
- Tahrik Türü: Pnömatik
- Çalışma Şekli: Çift etkili
- Tutucu Fonksiyonu: Paralel
- Kılavuz: Kayar yatak
- Konum Algılama: Yaklaşım sensörü için
- Çalışma Basıncı: 0.2 - 0.8 MPa / 2 - 8 bar
- Maksimum Çalışma Frekansı: 3 Hz
- 6 bar'da Minimum Açma Süresi: 59 ms
- 6 bar'da Minimum Kapanma Süresi: 87 ms
- Tekrarlama Hassasiyeti: 0.02 mm
- Maksimum Değişim Doğruluğu: 0.2 mm
- Çene Boşluğu Sz: 0.02 mm
- Maksimum Çene Açısal Boşluğu: 0.5°
- Çalışma Ortamı: ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava
- Ortam Sıcaklığı: 5 °C - 60 °C
- Korozyon Direnci: KBK 1
- LABS Uygunluğu: VDMA24364-B2-L
- Toplam Tutma Kuvveti, Açma: 320 N / 6 bar
- Toplam Tutma Kuvveti, Kapama: 290 N / 6 bar
- Ürün Ağırlığı: Yaklaşık 380 g
Festo'nun resmi teknik veri sayfasına göre DHPS-20-A modeli 6 bar basınçta açma yönünde toplam 320 N, kapama yönünde ise 290 N tutma kuvvetine ulaşabilir. Çene başına açma yönünde 162 N ve kapama yönünde 147 N tutma kuvveti belirtilmektedir. :
Festo DHPS-20-A Pnömatik Kavrama
Festo DHPS-20-A pnömatik tutucu, iki çenenin paralel hareketiyle iş parçalarının güvenli ve kontrollü şekilde kavranmasını sağlar. Çift etkili çalışma prensibi sayesinde tutucunun açma ve kapama hareketleri basınçlı hava ile gerçekleştirilir.
6.5 mm çene başına strok, farklı boyutlardaki parçaların kavranmasına olanak sağlayan hareket aralığı sunar. 0.02 mm tekrarlama hassasiyeti ise otomatik üretim ve montaj işlemlerinde tutucu hareketlerinin tekrarlanabilirliğine katkıda bulunur. :
Kayar Yataklı Kılavuz Yapısı
DHPS-20-A modelinde kayar yataklı kılavuz kullanılmıştır. Kol mekanizmasının zorunlu hareket dizisiyle birlikte çalışan bu yapı, tutma çenelerinin paralel hareket etmesine yardımcı olur.
Tutucunun montaj konumu herhangi bir yönde olabilir. Ayrıca yaklaşım sensörleri kullanılarak tutma çenelerinin konumu otomasyon kontrol sisteminde izlenebilir.
Festo 1254046 Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Robotik parça taşıma uygulamaları
- Pick-and-place sistemleri
- Otomatik montaj makineleri
- Parça alma ve bırakma sistemleri
- Otomatik besleme sistemleri
- CNC makine otomasyonu
- Üretim ve montaj hatları
- Parça konumlandırma sistemleri
- Otomatik makine uygulamaları
Festo DHPS-20-A Avantajları
- 20 boyutunda kompakt pnömatik tutucu
- 2 paralel tutma çenesi
- Çift etkili çalışma
- Çene başına 6.5 mm strok
- Kayar yataklı kılavuz sistemi
- 0.02 mm tekrarlama hassasiyeti
- 6 bar'da 320 N'a kadar toplam açma tutma kuvveti
- 3 Hz maksimum çalışma frekansı
- Yaklaşım sensörü ile konum algılama
- Herhangi bir montaj konumunda kullanılabilme
Festo 1254046 Satın Al
Festo 1254046 DHPS-20-A, otomasyon ve robotik sistemlerde iş parçalarının kavranması, taşınması ve konumlandırılması için tasarlanmış çift etkili paralel pnömatik tutucudur. Endustrio üzerinden Festo 1254046 ürününü teknik özellikleriyle inceleyerek uygulamanız için değerlendirebilirsiniz.
