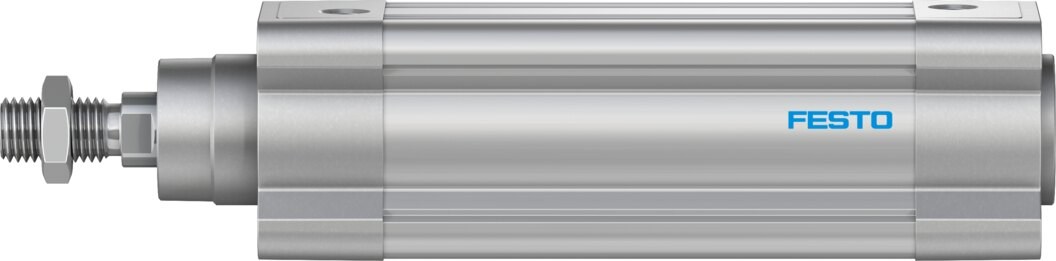

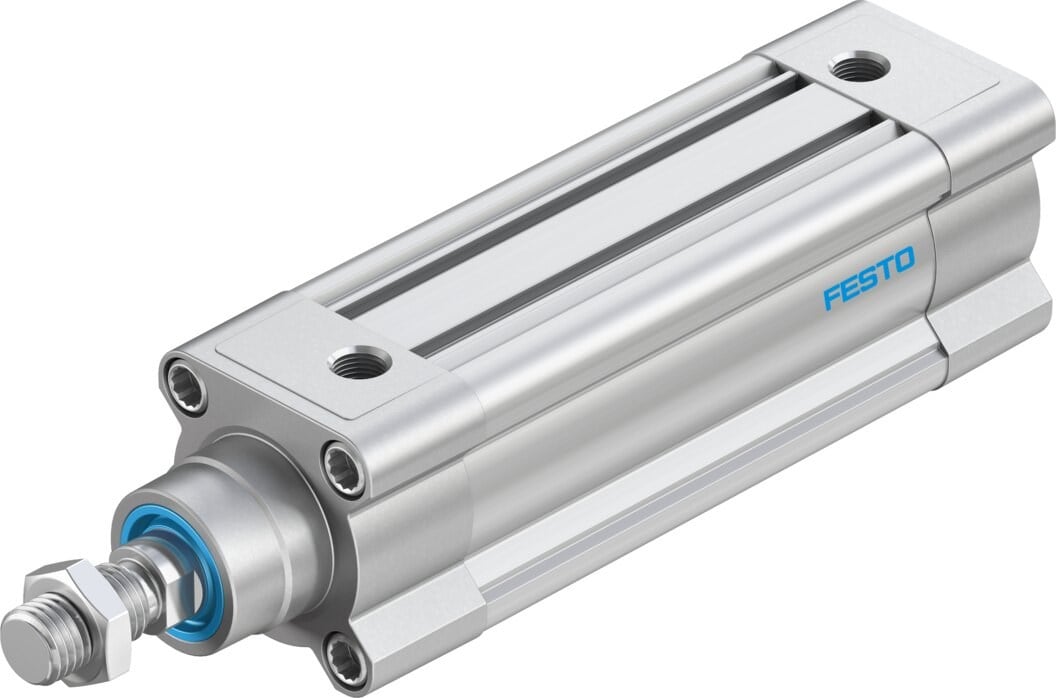

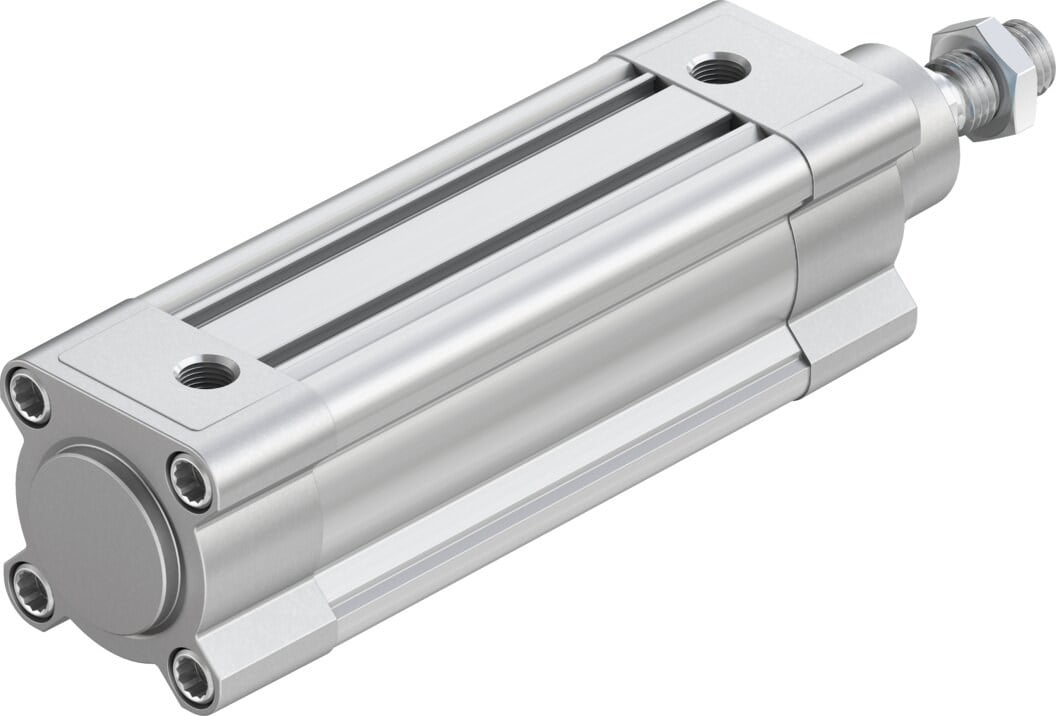

Festo 1376469 DSBC-32-50-PPSA-N3 Pnömatik Silindir
Festo 1376469 DSBC-32-50-PPSA-N3, ISO 15552 standardına uygun standart bir pnömatik silindirdir. 32 mm piston çapı ve 50 mm strok uzunluğuna sahip ürün, çift etkili çalışma prensibiyle doğrusal hareket gerektiren endüstriyel otomasyon uygulamalarında kullanılmak üzere tasarlanmıştır.
Silindir, her iki strok sonundaki pnömatik sönümlemeyi kendinden ayarlayan PPSA sönümleme sistemine sahiptir. Ürün ayrıca yaklaşım sensörü ile konum algılamaya uygun olup M10x1.25 piston mili dişi ve G1/8 pnömatik bağlantı kullanır.
Ürün Özellikleri
| Marka |
Festo |
| Ürün Numarası |
1376469 |
| Model |
DSBC-32-50-PPSA-N3 |
| Ürün Tipi |
Standart Pnömatik Silindir |
| Standart |
ISO 15552 |
| Çalışma Şekli |
Çift Etkili |
| Strok |
50 mm |
| Piston Çapı |
32 mm |
| Piston Mili Dişi |
M10x1.25 |
| Pnömatik Bağlantı |
G1/8 |
Teknik Özellikler
| Strok |
50 mm |
| Piston Çapı |
32 mm |
| Piston Mili Dişi |
M10x1.25 |
| Pnömatik Bağlantı |
G1/8 |
| Çalışma Basıncı |
0.6-12 bar |
| Çalışma Şekli |
Çift etkili |
| Çalışma Ortamı |
ISO 8573-1:2010 [7:4:4] standardına göre basınçlı hava |
| Sönümleme |
Kendinden ayarlı pnömatik son konum sönümlemesi |
| Sönümleme Uzunluğu |
17 mm |
| Konum Algılama |
Yaklaşım sensörü için uygun |
| Montaj Konumu |
Herhangi bir konum |
| Piston Mili Ucu |
Erkek diş |
ISO 15552 Standart Pnömatik Silindir
DSBC-32-50-PPSA-N3, ISO 15552 standardına uygun profil gövdeli standart silindir yapısına sahiptir. 32 mm piston çapı ve 50 mm strok uzunluğu, endüstriyel makinelerde ve otomasyon sistemlerinde doğrusal hareket sağlamak için kullanılır.
DSBC serisi için çeşitli montaj aksesuarları bulunması, silindirin farklı makine ve otomasyon konstrüksiyonlarına entegre edilmesine olanak sağlar.
Çift Etkili Pnömatik Çalışma
Festo 1376469 modeli çift etkili çalışma prensibine sahiptir. Pistonun ileri ve geri hareketi basınçlı hava ile gerçekleştirilir.
Festo veri sayfasına göre çalışma basıncı 0.6-12 bar arasındadır. ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava çalışma ortamı olarak belirtilmiştir.
Kendinden Ayarlı Pnömatik Sönümleme
Üründe kendinden ayarlı pnömatik son konum sönümlemesi bulunmaktadır. PPSA sönümleme sistemi, strok sonlarında pnömatik sönümleme sağlar ve sönümleme ayarının otomatik olarak gerçekleştirilmesine yardımcı olur.
Sönümleme uzunluğu 17 mm ve son konumlardaki darbe enerjisi 0.4 J olarak belirtilmiştir.
6 Bar'da Teorik Kuvvet
| İleri Hareket Teorik Kuvveti |
483 N |
| Geri Hareket Teorik Kuvveti |
415 N |
| Referans Basınç |
6 bar / 0.6 MPa |
Konum Algılama
Festo DSBC-32-50-PPSA-N3, yaklaşım sensörü ile konum algılamaya uygun şekilde tasarlanmıştır. Bu özellik, silindir hareketlerinin otomasyon sistemi tarafından izlenmesine olanak sağlayan sensör uygulamalarında kullanılabilir.
Çevresel ve Mekanik Özellikler
| Ortam Sıcaklığı |
-20 °C ile +80 °C |
| Korozyon Dayanım Sınıfı |
CRC 2 - Orta derece korozyona maruziyet |
| LABS Uygunluğu |
VDMA24364-B1/B2-L |
| Temiz Oda Uygunluğu |
ISO 14644-1 uyarınca Sınıf 5 |
| Son Konum Darbe Enerjisi |
0.4 J |
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Makine otomasyonu
- Montaj makineleri
- Üretim hatları
- Paketleme makineleri
- Doğrusal hareket uygulamaları
- Pnömatik aktüatör uygulamaları
- Konum algılama gerektiren pnömatik sistemler
Ağırlık Bilgileri
| Ürün Ağırlığı |
600 g |
| 0 mm Strokta Temel Ağırlık |
465 g |
| 10 mm Strok Başına Ek Ağırlık |
27 g |
| Hareketli Kütle |
155 g |
| 0 mm Strokta Hareketli Kütle |
110 g |
| 10 mm Strok Başına Ek Hareketli Kütle |
9 g |
Ürün Bilgileri
| Marka |
Festo |
| Ürün Numarası |
1376469 |
| Model |
DSBC-32-50-PPSA-N3 |
| Seri |
DSBC |
| Ürün Tipi |
Standart Pnömatik Silindir |
| Standart |
ISO 15552 |
| Strok |
50 mm |
| Piston Çapı |
32 mm |
| Piston Mili Dişi |
M10x1.25 |
| Pnömatik Bağlantı |
G1/8 |
| Çalışma Basıncı |
0.6-12 bar |
| Çalışma Şekli |
Çift Etkili |
| Sönümleme |
Kendinden ayarlı pnömatik son konum sönümlemesi |
| Sönümleme Uzunluğu |
17 mm |
| Konum Algılama |
Yaklaşım sensörü için uygun |
| Ortam Sıcaklığı |
-20 °C ile +80 °C |
| Ürün Ağırlığı |
600 g |
| Menşei |
Almanya |
Önemli Bilgi: Festo 1376469 DSBC-32-50-PPSA-N3; 32 mm piston çapı, 50 mm strok, çift etkili çalışma ve ISO 15552 standardına sahip standart pnömatik silindirdir. Ürün seçiminde çalışma basıncı, strok, piston çapı, pnömatik bağlantı ve montaj gereksinimlerinin uygulama ile uyumlu olması gerekmektedir.
