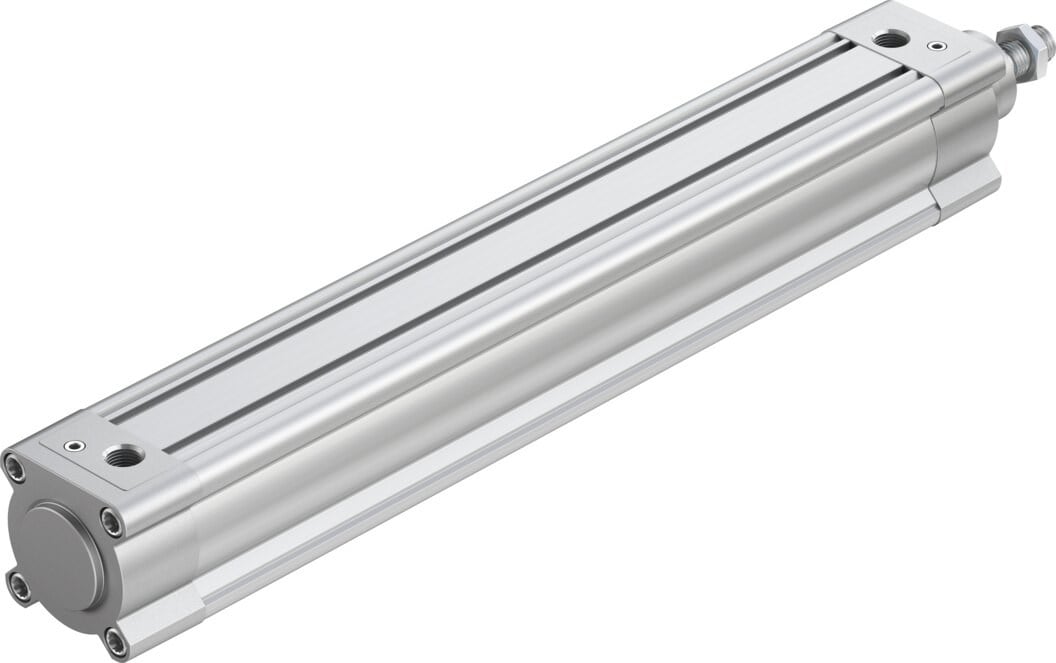

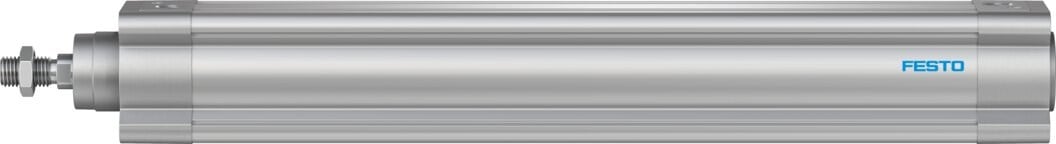

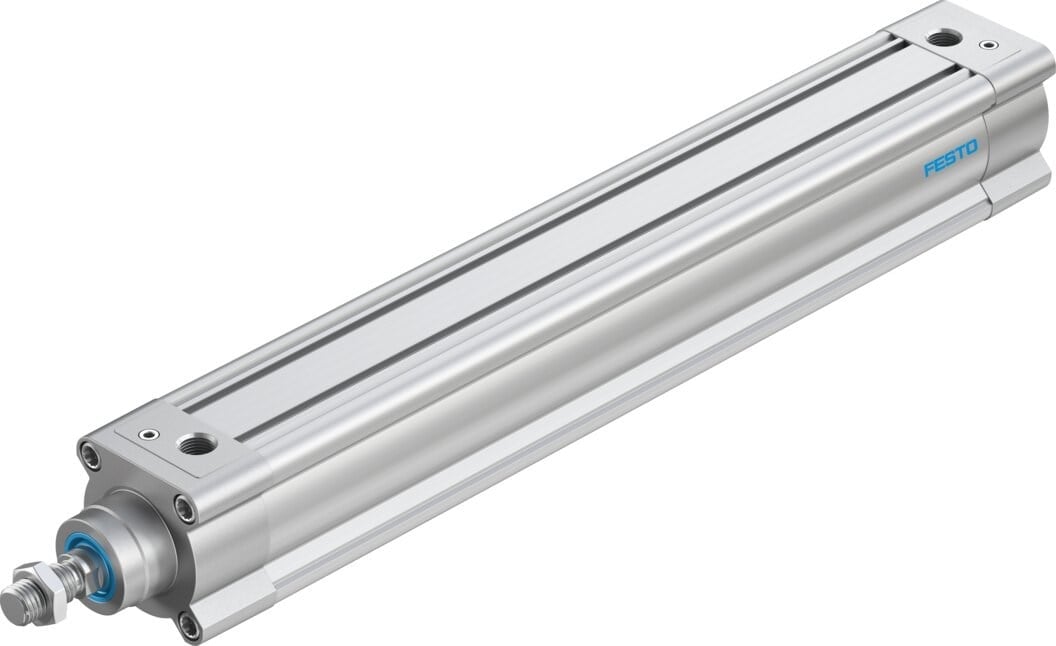

Festo 1383588 DSBC-63-400-PPVA-N3 ISO 15552 Standart Pnömatik Silindir 400 mm
Festo 1383588 DSBC-63-400-PPVA-N3, ISO 15552 standardına uygun standart pnömatik silindirdir. 63 mm piston çapına ve 400 mm strok uzunluğuna sahip ürün, çift etkili çalışma prensibiyle basınçlı hava kullanarak doğrusal hareket sağlar.
Silindirde her iki tarafta ayarlanabilir pnömatik sönümleme bulunur. Konum algılama için yaklaşım sensörleriyle kullanılabilen DSBC serisi silindir, çeşitli montaj seçenekleri ve aksesuarlarla farklı pnömatik otomasyon uygulamalarına entegre edilebilir.
Ürün Özellikleri
- Marka: Festo
- Ürün numarası: 1383588
- Model: DSBC-63-400-PPVA-N3
- Ürün tipi: Standart pnömatik silindir
- Silindir çapı: 63 mm
- Strok: 400 mm
- Çalışma şekli: Çift etkili
- Standart: ISO 15552
- Sönümleme: Her iki tarafta ayarlanabilir pnömatik sönümleme
- Piston mili dişi: M16x1.5
- Piston mili ucu: Erkek diş
- Çalışma basıncı: 0.4-12 bar
- Çalışma ortamı: Basınçlı hava
- Konum algılama: Yaklaşım sensörü için
- Ortam sıcaklığı: -20 °C ile +80 °C
Teknik Özellikler
| Üretici |
Festo |
| Ürün Numarası |
1383588 |
| Model |
DSBC-63-400-PPVA-N3 |
| Ürün Serisi |
DSBC |
| Ürün Tipi |
Standart Silindir |
| Strok |
400 mm |
| Piston Çapı |
63 mm |
| Piston Mili Dişi |
M16x1.5 |
| Pnömatik Bağlantı |
G3/8 |
| Çalışma Şekli |
Çift Etkili |
| Çalışma Basıncı |
0.04-1.2 MPa / 0.4-12 bar |
| Sönümleme |
Her iki tarafta ayarlanabilir pnömatik sönümleme |
| Standart |
ISO 15552 |
| Piston Mili Ucu |
Erkek Diş |
| Konum Algılama |
Yaklaşım Sensörü İçin |
| Ortam Sıcaklığı |
-20 °C ile +80 °C |
| Korozyon Direnci Sınıfı |
CRC 2 |
ISO 15552 Standart Silindir
Festo DSBC-63-400-PPVA-N3, ISO 15552 standardına uygun profil tip standart pnömatik silindirdir. Standart ölçü ve bağlantı yapısı, uygun montaj elemanları ve aksesuarlarla farklı makine ve otomasyon sistemlerine entegrasyon imkanı sağlar.
63 mm piston çapı ve 400 mm strok kombinasyonu, uzun doğrusal hareket gerektiren pnömatik uygulamalar için uygun bir silindir seçeneği sunar.
Çift Etkili Pnömatik Çalışma
Ürün çift etkili çalışma prensibine sahiptir. Basınçlı hava pistonun ileri ve geri hareketinin kontrol edilmesinde kullanılır. Bu yapı, piston milinin iki yönde kontrollü hareket etmesinin gerektiği otomasyon uygulamalarında kullanılmasını sağlar.
Festo tarafından çalışma ortamı, ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava olarak belirtilmektedir.
Ayarlanabilir Pnömatik Sönümleme
DSBC-63-400-PPVA-N3 modelinde piston hareketinin son konumlarında kullanılan her iki tarafta ayarlanabilir pnömatik sönümleme bulunur. Sönümleme uzunluğu Festo teknik veri sayfasında 22 mm olarak belirtilmiştir.
Son konumlardaki darbe enerjisi değeri 1.3 J olarak verilmektedir.
Pnömatik Bağlantı ve Piston Mili
| Pnömatik Bağlantı |
G3/8 |
| Piston Mili Dişi |
M16x1.5 |
| Piston Mili Ucu |
Erkek Diş |
Piston mili bağlantısı ve pnömatik bağlantı elemanları seçilirken ürünün teknik özellikleri ile kullanılacak sistemdeki bağlantı standardının uyumlu olması gerekir.
6 Bar'da Teorik Kuvvet
Festo teknik veri sayfasında 0.6 MPa yani 6 bar basınçta teorik kuvvet değerleri verilmiştir. İleri hareket yönünde teorik kuvvet 1870 N, geri dönüş yönünde ise 1682 N olarak belirtilmektedir.
| İleri Hareket Teorik Kuvveti |
1870 N @ 6 bar |
| Geri Dönüş Teorik Kuvveti |
1682 N @ 6 bar |
Konum Algılama
Silindir gövdesi, yaklaşım sensörü ile konum algılama için tasarlanmıştır. Bu özellik, piston konumunun pnömatik otomasyon sistemlerinde izlenmesine ve kontrol sistemine aktarılmasına olanak sağlar.
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Makine otomasyonu
- Montaj makineleri
- Konveyör ve taşıma sistemleri
- Paketleme makineleri
- Üretim hatları
- Malzeme taşıma ve pozisyonlama uygulamaları
- Doğrusal hareket gerektiren pnömatik sistemler
Çevresel ve Mekanik Özellikler
| Ortam Sıcaklığı |
-20 °C ile +80 °C |
| Korozyon Direnci |
CRC 2 - Orta Derecede Korozyon Yükü |
| LABS Uygunluğu |
VDMA24364-B1/B2-L |
| Son Konum Darbe Enerjisi |
1.3 J |
| Sönümleme Uzunluğu |
22 mm |
Ağırlık Bilgileri
| Ürün Ağırlığı |
4220 g |
| 0 mm Strokta Temel Ağırlık |
1740 g |
| 10 mm Strok Başına Ek Ağırlık |
62 g |
| Hareketli Kütle |
1430 g |
Ürün Bilgileri
| Marka |
Festo |
| Ürün Numarası |
1383588 |
| Model |
DSBC-63-400-PPVA-N3 |
| Seri |
DSBC |
| Kategori |
Pnömatik Silindirler |
| Standart |
ISO 15552 |
| Çalışma Şekli |
Çift Etkili |
| Strok |
400 mm |
| Piston Çapı |
63 mm |
Önemli: Festo 1383588 DSBC-63-400-PPVA-N3 için teknik bilgiler Festo'nun resmi ürün ve veri sayfasındaki değerlere göre hazırlanmıştır. Ürün 400 mm strok, 63 mm piston çapı, çift etkili çalışma, ISO 15552 standardı ve her iki tarafta ayarlanabilir pnömatik sönümleme özelliklerine sahiptir. Çalışma basıncı 0.4-12 bar, piston mili dişi M16x1.5 ve pnömatik bağlantısı G3/8'dir.
