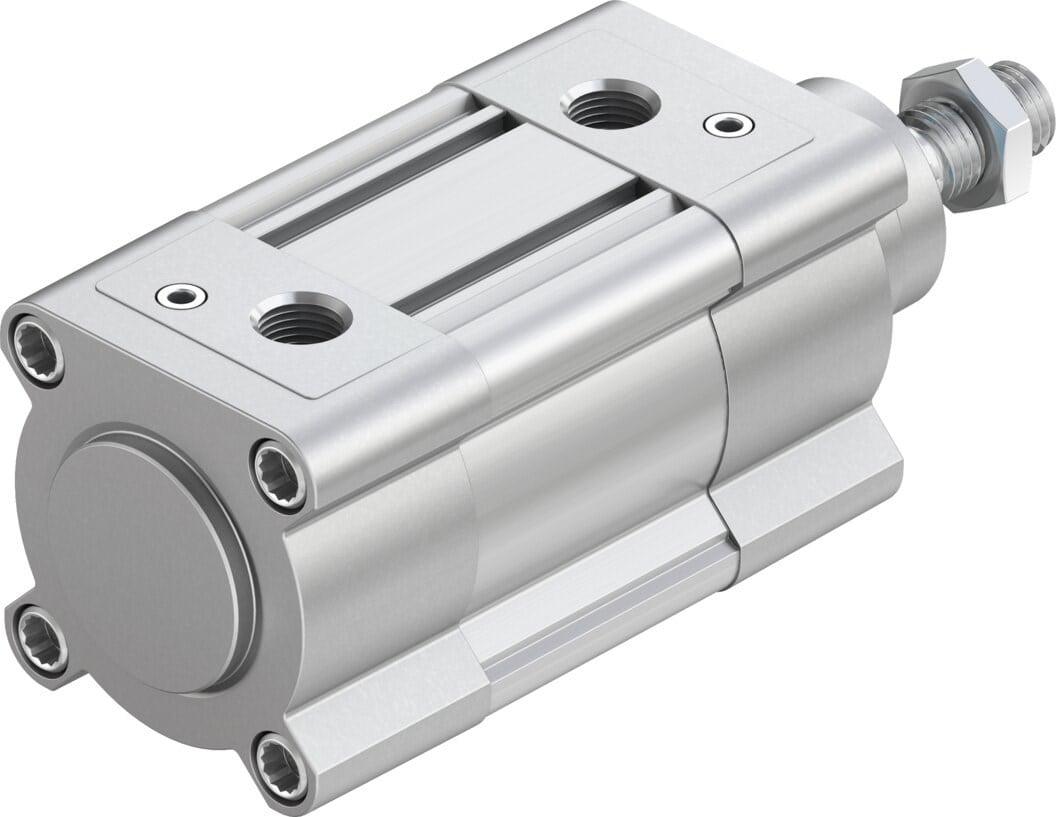

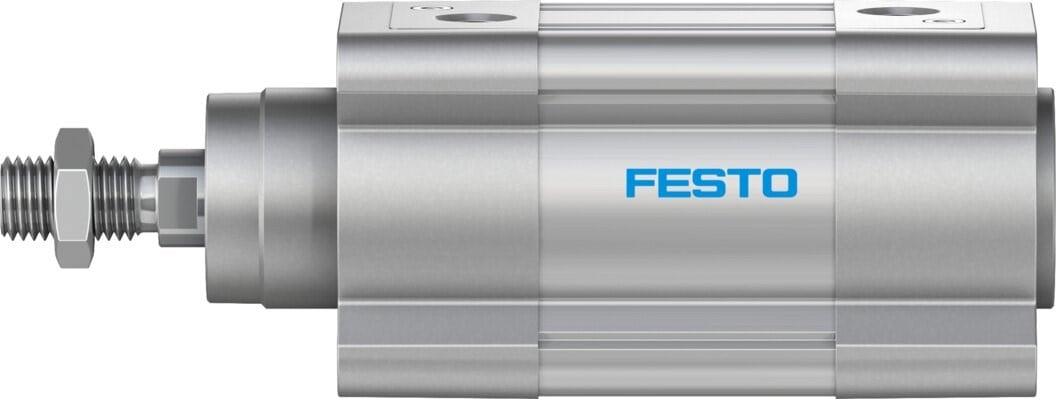

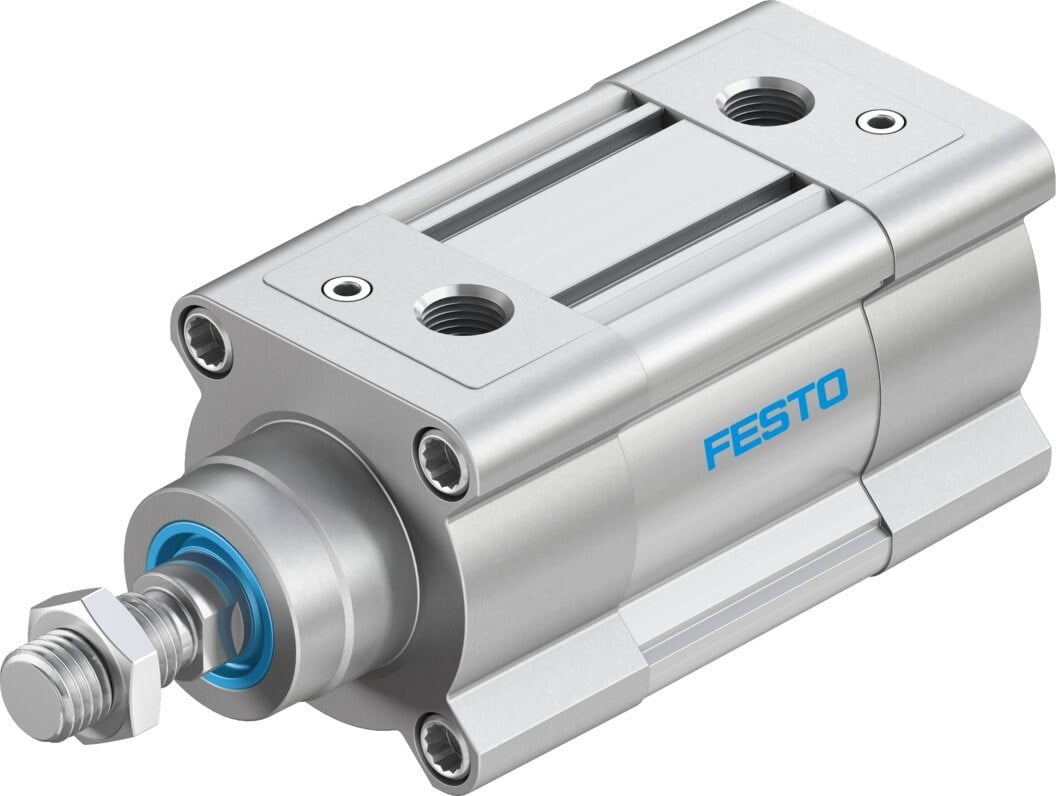

Festo 1463483 DSBC-63-110-PPVA-N3 ISO 15552 Standart Pnömatik Silindir Ø63 mm 110 mm Strok
Festo 1463483 DSBC-63-110-PPVA-N3, ISO 15552 standardına uygun çift etkili standart pnömatik silindirdir. 63 mm piston çapına ve 110 mm strok uzunluğuna sahip olan ürün, endüstriyel otomasyon sistemlerinde doğrusal hareket sağlamak için kullanılır.
Silindir, her iki yönde ayarlanabilir pnömatik son konum sönümlemesine sahiptir. Piston mili tek taraftan çıkan yapıya sahip olup piston mili ucu M16x1,5 erkek dişlidir. Pozisyon algılama için yaklaşım sensörlerinin kullanılmasına uygundur.
DSBC-63-110-PPVA-N3, 0,6 bar ile 12 bar çalışma basıncı aralığında basınçlı hava ile çalışır. 6 bar basınçta teorik ilerleme kuvveti 1870 N, geri dönüş kuvveti ise 1682 N seviyesindedir. Pnömatik bağlantı ölçüsü G3/8 olup montaj konumu herhangi bir yönde olabilir.
Festo 1463483 Özellikleri
- ISO 15552 standart pnömatik silindir
- DSBC serisi
- 63 mm piston çapı
- 110 mm strok
- Çift etkili çalışma
- Her iki tarafta ayarlanabilir pnömatik sönümleme
- M16x1,5 piston mili dişi
- G3/8 pnömatik bağlantı
- Piston mili tek tarafta
- Yaklaşım sensörü için pozisyon algılama
- 0,6-12 bar çalışma basıncı
- 6 bar'da 1870 N ilerleme kuvveti
- 6 bar'da 1682 N geri dönüş kuvveti
- ISO 8573-1:2010 [7:4:4] basınçlı hava
- CRC 2 korozyon dayanım sınıfı
- VDMA24364-B1/B2-L LABS uygunluğu
- RoHS uyumlu
- -20 °C ile +80 °C ortam sıcaklığı
Teknik Özellikler
| Marka |
Festo |
| Ürün No |
1463483 |
| Model |
DSBC-63-110-PPVA-N3 |
| Ürün Tipi |
Standart Pnömatik Silindir |
| Seri |
DSBC |
| Standart |
ISO 15552 |
| Çalışma Şekli |
Çift Etkili |
| Piston Çapı |
63 mm |
| Strok |
110 mm |
| Piston Mili Dişi |
M16x1,5 |
| Piston Mili Ucu |
Erkek Diş |
| Sönümleme |
Her İki Tarafta Ayarlanabilir Pnömatik Sönümleme |
| Çalışma Basıncı |
0,6-12 bar |
| Minimum Çalışma Basıncı |
0,04 MPa / 0,4 bar |
| Çalışma Ortamı |
ISO 8573-1:2010 [7:4:4] Uyarınca Basınçlı Hava |
| Nominal İlerleme Kuvveti @ 6 bar |
1870 N |
| Nominal Geri Dönüş Kuvveti @ 6 bar |
1682 N |
| Sönümleme Uzunluğu |
22 mm |
| Son Konum Darbe Enerjisi |
1,3 J |
| Pozisyon Algılama |
Yaklaşım Sensörü İçin |
| Montaj Konumu |
Herhangi Bir Konum |
| Pnömatik Bağlantı |
G3/8 |
| Korozyon Dayanımı |
CRC 2 |
| LABS / PWIS |
VDMA24364-B1/B2-L |
| Ortam Sıcaklığı |
-20 °C ile +80 °C |
| Temel Ağırlık |
1,740 kg |
| Hareketli Kütle |
430 g |
| 10 mm Strok Başına Ek Ağırlık |
62 g |
| 10 mm Strok Başına Ek Hareketli Kütle |
25 g |
| RoHS |
Uyumlu |
| Piston Malzemesi |
Dövme Alüminyum Alaşımı |
| Piston Mili Malzemesi |
Yüksek Alaşımlı Çelik |
| Profil Boru Malzemesi |
Düz Anodize Edilmiş Dövme Alüminyum Alaşımı |
ISO 15552 Standart Silindir
Festo 1463483 DSBC-63-110-PPVA-N3, ISO 15552 standardına uygun standart bir pnömatik silindirdir. 63 mm piston çapı ve 110 mm strok ile otomasyon makinelerinde doğrusal aktüatör olarak kullanılabilir.
Çift Etkili Çalışma
Silindir çift etkili çalışma prensibine sahiptir. Basınçlı hava pistonun her iki tarafına uygulanarak hem ilerleme hem de geri dönüş hareketi kontrollü şekilde gerçekleştirilir.
Ayarlanabilir Pnömatik Sönümleme
DSBC-63-110-PPVA-N3 modelinde her iki son konumda ayarlanabilir pnömatik sönümleme bulunur. Bu yapı, pistonun son konumlara ulaşırken oluşturduğu darbeyi azaltmaya yardımcı olur.
63 mm Piston ve 110 mm Strok
Piston çapı 63 mm, strok uzunluğu ise 110 mm'dir. 6 bar çalışma basıncında teorik ilerleme kuvveti 1870 N, geri dönüş kuvveti 1682 N'dir. ([turn306872search3])
M16x1,5 Piston Mili
Piston mili ucu erkek dişli M16x1,5 yapıdadır. Bu bağlantı, uygun mekanik bağlantı elemanları ve aksesuarlarla makine tasarımına entegre edilebilir.
Yaklaşım Sensörü İçin Pozisyon Algılama
Silindir, pozisyon algılama amacıyla yaklaşım sensörlerinin kullanılmasına uygundur. Böylece piston konumu otomasyon kontrol sisteminde izlenebilir.
G3/8 Pnömatik Bağlantı
Hava bağlantıları G3/8 diş ölçüsündedir. Çalışma basıncı aralığı 0,6-12 bar'dır; üretici teknik verisinde toplam çalışma aralığı 0,04 MPa ile 1,2 MPa olarak belirtilmektedir. ([turn306872search12])
Endüstriyel Ortam Koşulları
Festo teknik verilerine göre ürün -20 °C ile +80 °C ortam sıcaklığında kullanılabilir. Korozyon dayanım sınıfı CRC 2 olup VDMA24364-B1/B2-L LABS/PWIS uygunluğu ve RoHS uyumluluğu belirtilmiştir. ([turn306872search13])
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- Montaj makineleri
- Robotik sistemler
- Malzeme taşıma sistemleri
- Lineer hareket uygulamaları
- Presleme ve itme mekanizmaları
- Otomatik üretim hatları
- Pnömatik aktüatör sistemleri
GTİP Bilgileri
GTİP / HS Kodu: Resmi Festo kaynaklarında doğrulanmış GTİP / HS kodu bulunamadı.
Barkod Bilgileri
EAN / GTIN: Resmi Festo kaynaklarında doğrulanmış EAN / GTIN bilgisi bulunamadı.
