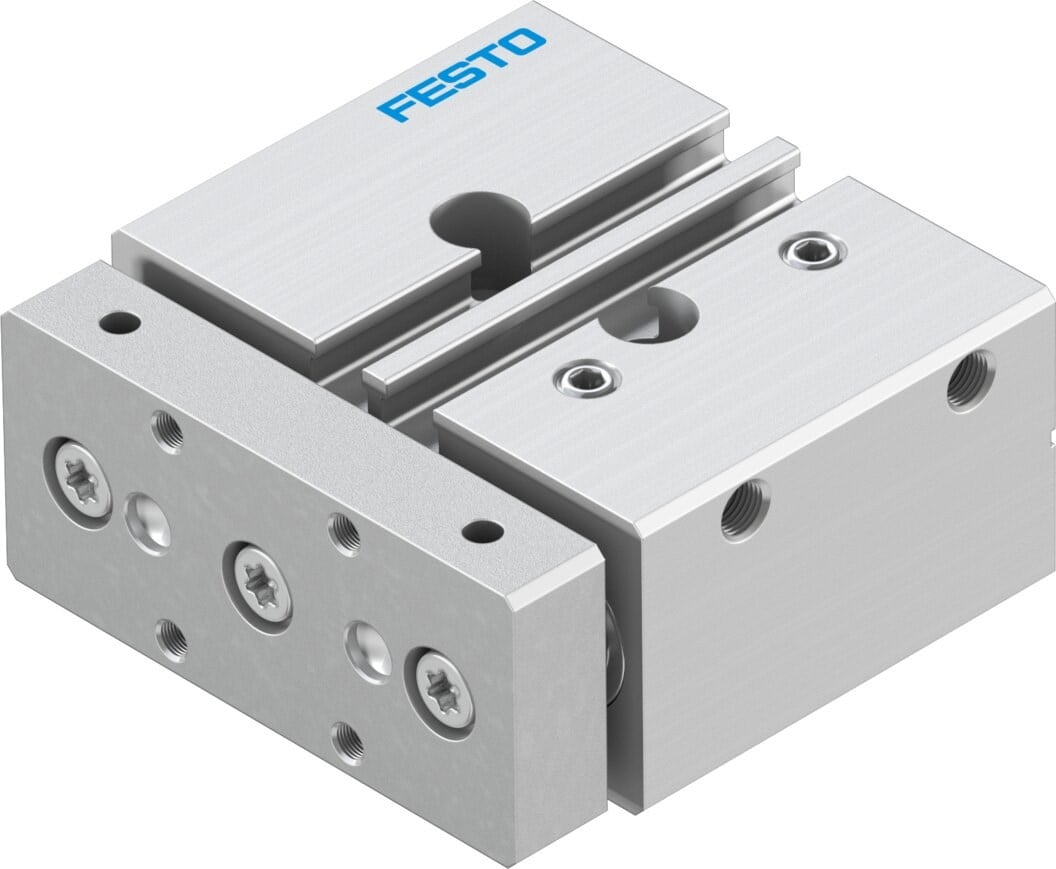

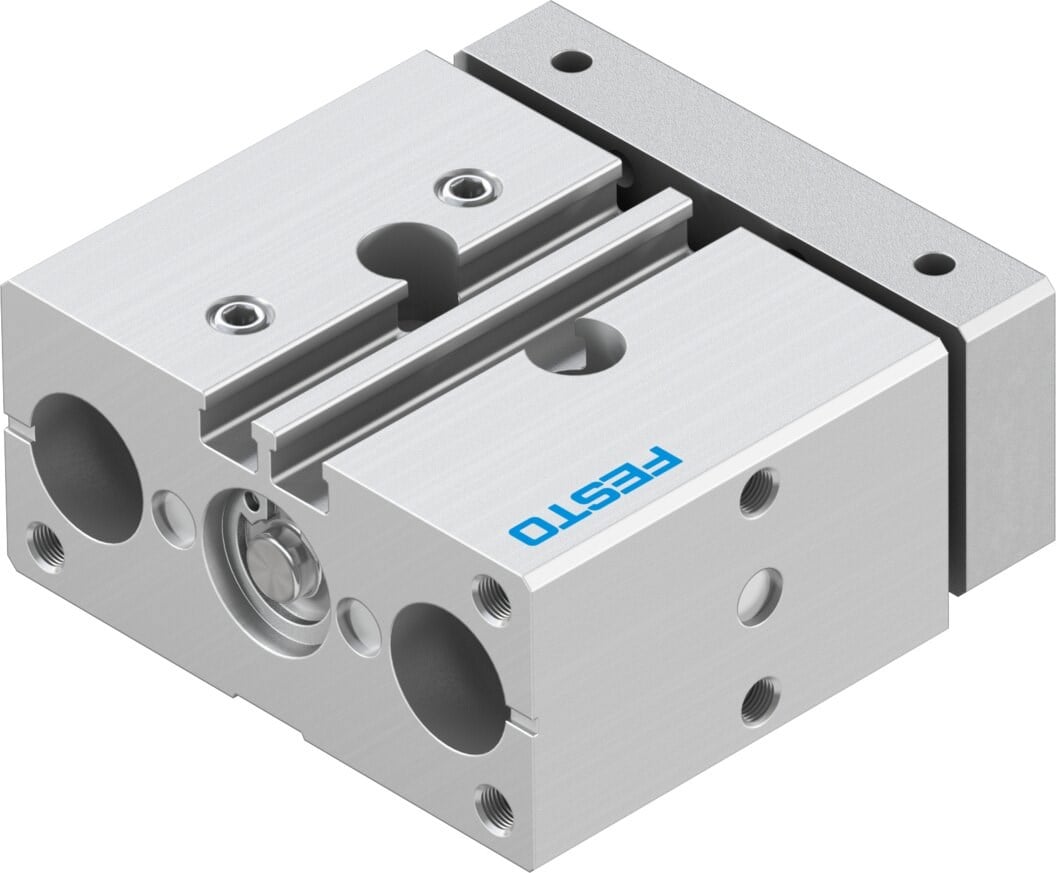

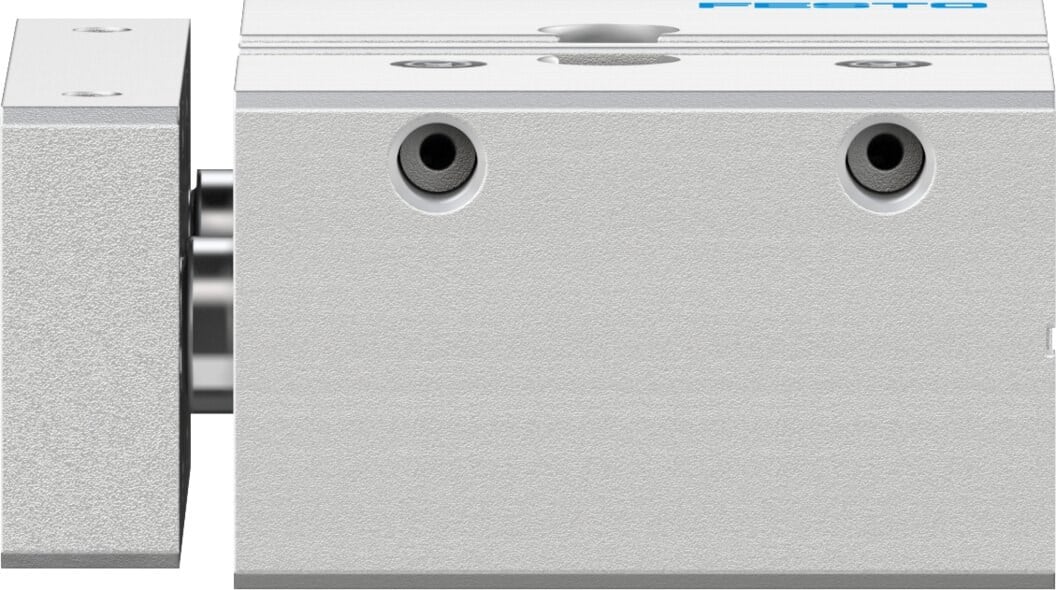

Festo 170824 DFM-12-10-P-A-GF Yataklamalı Silindir
12 mm Piston Çapı, 10 mm Strok, Çift Etkili Pnömatik Yataklamalı Silindir
Festo 170824 DFM-12-10-P-A-GF, entegre kılavuz yapısına sahip, çift etkili çalışan bir pnömatik yataklamalı silindirdir. Ürün 12 mm piston çapı ve 10 mm strok uzunluğu ile kompakt otomasyon uygulamalarında kontrollü doğrusal hareket sağlamak üzere tasarlanmıştır.
DFM-12-10-P-A-GF modelinde kayar yataklı kılavuz bulunur ve konum algılama için yaklaşım sensörleri kullanılabilir. Çift taraflı elastik sönümleme halkaları/plakaları, silindirin son konumlarındaki hareketin kontrollü şekilde sınırlandırılmasına yardımcı olur.
Festo 170824 Teknik Özellikleri
- Ürün numarası: 170824
- Model: DFM-12-10-P-A-GF
- Ürün tipi: Yataklamalı silindir
- Piston çapı: 12 mm
- Strok: 10 mm
- Çalışma şekli: Çift etkili
- Kılavuz: Kayar yatak
- Tahrik ünitesi işletim türü: Çatal
- Montaj konumu: Herhangi bir
- Konum algılama: Yaklaşım sensörü için
- Çalışma basıncı: 2 - 10 bar
- Maksimum hız: 0.8 m/sn
- Pnömatik bağlantı: M5
- İşletim ortamı: Basınçlı hava
- Ortam sıcaklığı: -20 °C ile +80 °C
Entegre Kılavuzlu DFM Silindir Yapısı
Festo DFM serisi yataklamalı silindirler, tahrik ve kılavuz ünitesinin kompakt bir yapı içerisinde bir araya getirilmesiyle otomasyon sistemlerinde alan tasarrufu sağlayan çözümler sunar. DFM-12-10-P-A-GF modelinde kayar yataklı kılavuz kullanılması, doğrusal hareket sırasında yüklerin ve yanal kuvvetlerin kontrol edilmesine yardımcı olur.
Ürün, farklı montaj konumlarında kullanılabilir ve yaklaşım sensörleri ile konum algılama uygulamalarına uygun yapıdadır.
Festo DFM-12-10-P-A-GF Çalışma Özellikleri
Festo 170824 modeli 2 - 10 bar çalışma basıncı aralığında basınçlı hava ile çalışır. Çift etkili çalışma prensibi sayesinde pistonun ileri ve geri hareketleri pnömatik olarak kontrol edilebilir. Maksimum hız değeri 0.8 m/sn'dir.
Silindirde her iki tarafta elastik sönümleme halkaları/plakaları bulunur. Bu yapı, pistonun son konumlara ulaşması sırasında oluşan hareketin kontrol edilmesine yardımcı olur.
Festo 170824 Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Pnömatik otomasyon uygulamaları
- Montaj ve üretim makineleri
- Parça konumlandırma uygulamaları
- Parça sıkıştırma ve sabitleme uygulamaları
- Kaldırma ve durdurma mekanizmaları
- Makine imalatı
- Robotik ve otomasyon sistemleri
- Doğrusal hareket gerektiren mekanizmalar
Festo 170824 Yataklamalı Silindir Avantajları
- 12 mm piston çapı ve 10 mm strok
- Çift etkili çalışma prensibi
- Entegre kayar yataklı kılavuz
- Kompakt ve dayanıklı tasarım
- Yaklaşım sensörü ile konum algılama imkanı
- 2 - 10 bar çalışma basıncı
- 0.8 m/sn maksimum hız
- Çift taraflı elastik sönümleme
- Farklı montaj konumlarında kullanım
Festo DFM-12-10-P-A-GF Teknik Performansı
Festo'nun teknik verilerine göre 170824 modelinde tanımlanmış 25 mm yük mesafesinde maksimum taşıma kapasitesi 29 N olarak belirtilmektedir. Maksimum Fy ve Fz kuvvetleri 240 N, maksimum Mx momenti 4.92 Nm, My ve Mz momentleri ise 2.06 Nm seviyesindedir.
6 bar basınçta teorik ileri hareket kuvveti 68 N, geri hareket kuvveti ise 51 N olarak belirtilmektedir. Bu değerler uygulama tasarımında yük, strok, hız ve montaj koşullarıyla birlikte değerlendirilmelidir.
