Festo 175404 SME-8-K5-LED-24 Yaklaşım Sensörü | Silindir Sensörü
T Kanalı İçin Manyetik Reed Sensör, 5 m Kablolu
Festo 175404 SME-8-K5-LED-24, pnömatik silindirlerde piston konumunun algılanması için kullanılan manyetik Reed prensibine sahip bir yaklaşım sensörü ve silindir sensörüdür. T kanallı silindirler için tasarlanan ürün, pistonun konumunu temassız şekilde algılayarak otomasyon sistemine anahtarlama sinyali sağlar.
Festo SME-8-K5-LED-24 modeli 12 - 30 V AC/DC çalışma gerilimi aralığına, 3 damarlı açık uçlu bağlantıya ve 5 metre kablo uzunluğuna sahiptir. Normalde açık kontak yapısı ve sarı LED anahtarlama durum göstergesi sayesinde pnömatik otomasyon uygulamalarında silindir konumunun izlenmesine yardımcı olur. :contentReference[oaicite:0]{index=0}
Festo 175404 Teknik Özellikleri
- Ürün numarası: 175404
- Model: SME-8-K5-LED-24
- Ürün tipi: Yaklaşım sensörü / silindir sensörü
- Tasarım: T kanalı için
- Ölçülen büyüklük: Pozisyon
- Ölçüm prensibi: Manyetik Reed
- Anahtarlama çıkışı: İki kutuplu kontaklı
- Anahtarlama elemanı: Normalde açık kontak
- Çalışma gerilimi AC: 12 - 30 V
- Çalışma gerilimi DC: 12 - 30 V
- Maksimum çıkış akımı: 500 mA
- Maksimum anahtarlama frekansı: 800 Hz
- AC anahtarlama kapasitesi: 10 VA
- DC anahtarlama kapasitesi: 10 W
- Tekrarlama hassasiyeti: 0.2 mm
- Açma süresi: ≤ 0.5 ms
- Kapama süresi: 0.03 ms
- Kablo uzunluğu: 5 m
- Kablo damar sayısı: 3
- Bağlantı: Açık uçlu kablo
- Kablo kılıfı: TPE-U (PUR)
- Kablo çıkış yönü: Uzunlamasına
- Koruma sınıfı: IP65 / IP67
- Ortam sıcaklığı: -40 °C ile +70 °C
- Montaj: T kanalına sıkıştırmalı veya kanal boyunca yerleştirilebilir
- Anahtarlama durumu göstergesi: Sarı LED
- Standart: EN 60947-5-2
- Onay: RCM

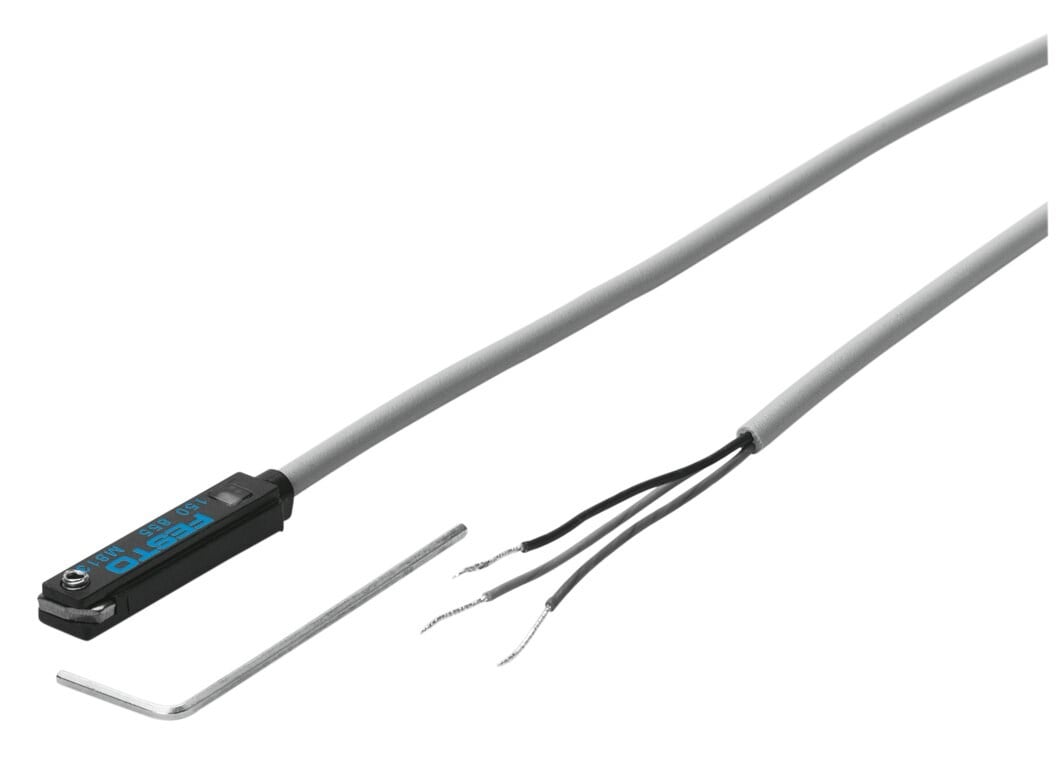

Festo SME-8-K5-LED-24 Silindir Sensörü
Festo SME-8-K5-LED-24 silindir sensörü, pnömatik silindir içerisindeki mıknatısın hareketini algılayarak pistonun belirli konuma ulaşıp ulaşmadığını tespit eder. Manyetik Reed teknolojisi sayesinde silindirin hareketli pistonunun konum bilgisi elektriksel anahtarlama sinyaline dönüştürülür.
Sensörün T kanalına monte edilebilmesi, Festo pnömatik silindirleri başta olmak üzere uygun kanal yapısına sahip aktüatörlerle kompakt bir şekilde kullanılmasına olanak sağlar.
5 Metre Kablolu Yaklaşım Sensörü
Festo 175404 modelinde 5 metre uzunluğunda, 3 damarlı ve açık uçlu kablo bulunur. Kablonun uzunlamasına çıkış yapısı, sensörün silindir kanalına monte edilmesini ve kablonun uygun yönde yönlendirilmesini kolaylaştırır.
TPE-U (PUR) kablo kılıfı ve IP65/IP67 koruma sınıfı, sensörün endüstriyel pnömatik otomasyon uygulamalarında kullanılmasına uygun bir yapı sunar. :contentReference[oaicite:1]{index=1}
Festo 175404 Kullanım Alanları
- Pnömatik silindir konum algılama
- Endüstriyel otomasyon sistemleri
- Makine otomasyonu
- Montaj makineleri
- Üretim hatları
- Robotik otomasyon sistemleri
- Silindir ileri ve geri konum kontrolü
- Otomatik hareket kontrolü
- Pnömatik aktüatör uygulamaları
- Makine ve proses kontrol sistemleri
Festo 175404 Anahtarlama Performansı
Festo 175404 SME-8-K5-LED-24 sensörünün maksimum anahtarlama frekansı 800 Hz, maksimum çıkış akımı ise 500 mA olarak belirtilmektedir. AC anahtarlama kapasitesi 10 VA, DC anahtarlama kapasitesi 10 W seviyesindedir. Sensörün açma süresi ≤0.5 ms, kapama süresi ise 0.03 ms'dir. :contentReference[oaicite:2]{index=2}
Festo 175404 Sensör Avantajları
- T kanalı için kompakt tasarım
- Manyetik Reed algılama prensibi
- Pnömatik silindirlerde pozisyon algılama
- 12 - 30 V AC/DC çalışma gerilimi
- 5 metre kablo uzunluğu
- 3 damarlı açık uçlu bağlantı
- Sarı LED anahtarlama göstergesi
- 800 Hz maksimum anahtarlama frekansı
- IP65/IP67 koruma sınıfı
- Endüstriyel otomasyon uygulamalarına uygun yapı
Festo 175404 Teknik ve Kurumsal Tedarik
Festo 175404 SME-8-K5-LED-24 yaklaşım sensörü, T kanallı pnömatik silindirlerde piston konumunun güvenilir şekilde algılanması için kullanılabilir. Ürünü Endustrio üzerinden teknik özellikleriyle inceleyebilir, Festo pnömatik silindir ve otomasyon ekipmanlarıyla birlikte değerlendirebilirsiniz.
