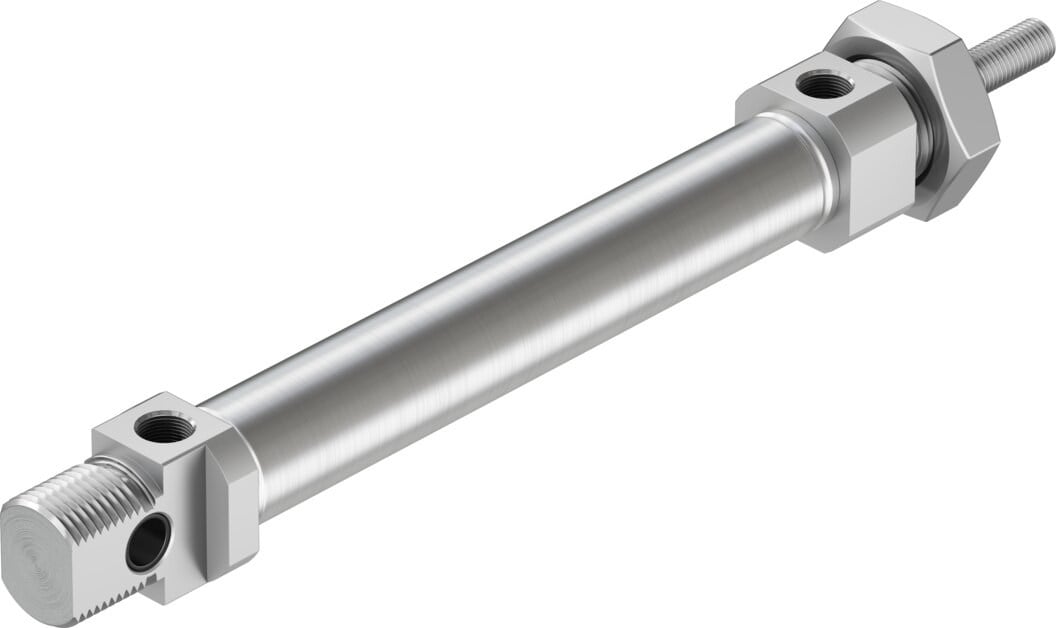

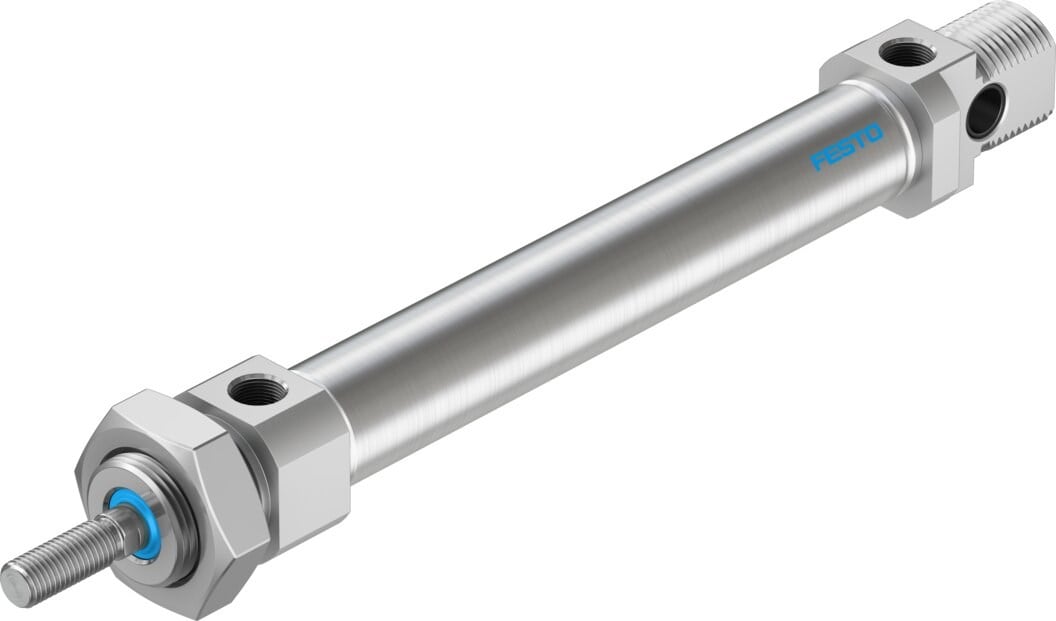

Festo 19212 DSNU-20-100-P-A 20 mm 100 mm Strok Çift Etkili ISO 6432 Pnömatik Silindir

Festo 19212 DSNU-20-100-P-A, ISO 6432 standardına uygun, 20 mm piston çapına ve 100 mm stroğa sahip çift etkili standart pnömatik silindirdir. Ürün, elastik sönümleme halkaları/plakaları ve yaklaşım sensörü ile konum algılamaya uygun yapısıyla endüstriyel pnömatik uygulamalarda kullanılır.

Festo DSNU-20-100-P-A Teknik Özellikleri

20 mm Piston Çapı ve 100 mm Strok

Festo DSNU-20-100-P-A, 20 mm piston çapı ve 100 mm strok değerlerine sahiptir. Çift etkili çalışma prensibi sayesinde pistonun ilerleme ve geri dönüş hareketleri basınçlı hava ile gerçekleştirilir.

ISO 6432 Standart Pnömatik Silindir

DSNU-20-100-P-A, ISO 6432 standardına uygun standart silindir ailesinin bir modelidir. Festo teknik dokümanında ürün ayrıca CETOP RP 52 P standardına uygun olarak belirtilmektedir.

Elastik Sönümleme

Üründe pistonun son konumlarındaki hareketini desteklemek amacıyla iki tarafta elastik sönümleme halkaları/plakaları bulunur. Bu yapı, modelin standart sönümleme seçeneğini oluşturur.

Konum Algılama

Festo DSNU-20-100-P-A, yaklaşım sensörü ile konum algılamaya uygun şekilde tasarlanmıştır. Sensör kullanımı için uygun aksesuarlar ayrıca seçilebilir.

Çalışma Basıncı ve Kuvvet

Standart silindirin çalışma basıncı 1–10 bar aralığındadır. Festo verilerine göre 6 bar basınçta teorik ilerleme kuvveti 188,5 N, geri dönüş kuvveti ise 158,3 N'dur.

Pnömatik Bağlantı

Festo 19212 DSNU-20-100-P-A modelinde pnömatik bağlantı ölçüsü G1/8'dir. İşletim ortamı olarak ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava kullanılır.

Festo DSNU Serisi

DSNU serisi içerisinde farklı piston çapları ve strok uzunluklarına sahip standart silindir modelleri bulunur. Festo ürün kataloğunda DSNU-20-100-P-A modeli 20 mm çap ve 100 mm strok kombinasyonuyla 19212 ürün numarasıyla listelenmektedir.

Festo 19212 DSNU-20-100-P-A, 20 mm piston çapı, 100 mm strok, G1/8 bağlantı ve çift etkili çalışma özelliklerine sahip ISO 6432 standart pnömatik silindirdir.
