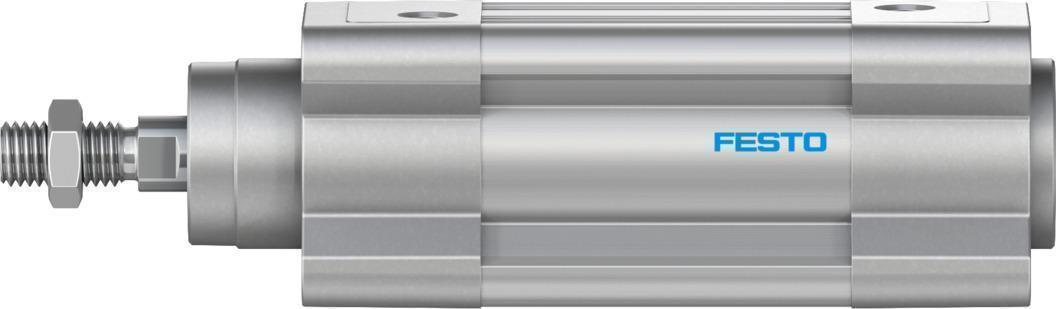

Festo 2123070 Standart silindir DSBC-32-30-PPVA-N3 (2123070)

Festo 2123070 Standart silindir DSBC-32-30-PPVA-N3

Teknik veriler

• Strok30 mm
• Piston çapı32 mm
• Piston mili diş ölçüsüM10x1,25
• Sönümlemeiki taraflı ayarlanabilir pnömatik sönümleme
• Montaj konumuherhangi bir
• Karşılık geldiği normISO 15552
• Piston mili ucuErkek diş
• TasarımPiston Piston mili Profil borusu
• Konum algılamayaklaşım sensörü için
• Sembol00991235
• Varyantlartek taraflı piston mili
• Çalışma basıncı0.06 MPa ... 1.2 MPa
• Çalışma basıncı0.6 bar ... 12 bar
• Çalışma şekliçift etkili
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK2 - orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 5
• Ortam sıcaklığı-20 °C ... 80 °C
• Son konumlarda darbe enerjisi0.4 j
• Sönümleme uzunluğu17 mm
• 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş415 N
• 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme483 N
• Hareketli kütle137 g
• 0 mm strokta hareketli kütle110 g
• 10 mm strok başına hareketli kütle ek yük9 g
• Ürün ağırlığı546 g
• 0 mm strokta temel ağırlık465 g
• 10 mm strok başına ek ağırlık27 g
• Montaj türüisteğe bağlı olarak: dişi diş ile aksesuarlarla
• Pnömatik bağlantıG1/8
• Malzeme hakkında notRoHS uyumlu
• Kapak malzemesiAlüminyum döküm, kaplamalı
• Piston contası malzemesiTPE-U(PU)
• Piston malzemesiDövme alüminyum alaşım
• Piston mili malzemesiyüksek alaşımlı çelik
• Piston mili sızdırmazlık sıyırıcı malzemesiTPE-U(PU)
• Tampon sızdırmazlık öğesi malzemesiTPE-U(PU)
• Yastıklama pistonu malzemesiPOM
• Silindir borusu malzemesiDövme alüminyum alaşımı, sürgülü eloksallı
• Somun malzemesiÇelik, galvanize
• Yatak malzemesiPOM
• Kovan vidaları malzemesiGalvanize çelik
