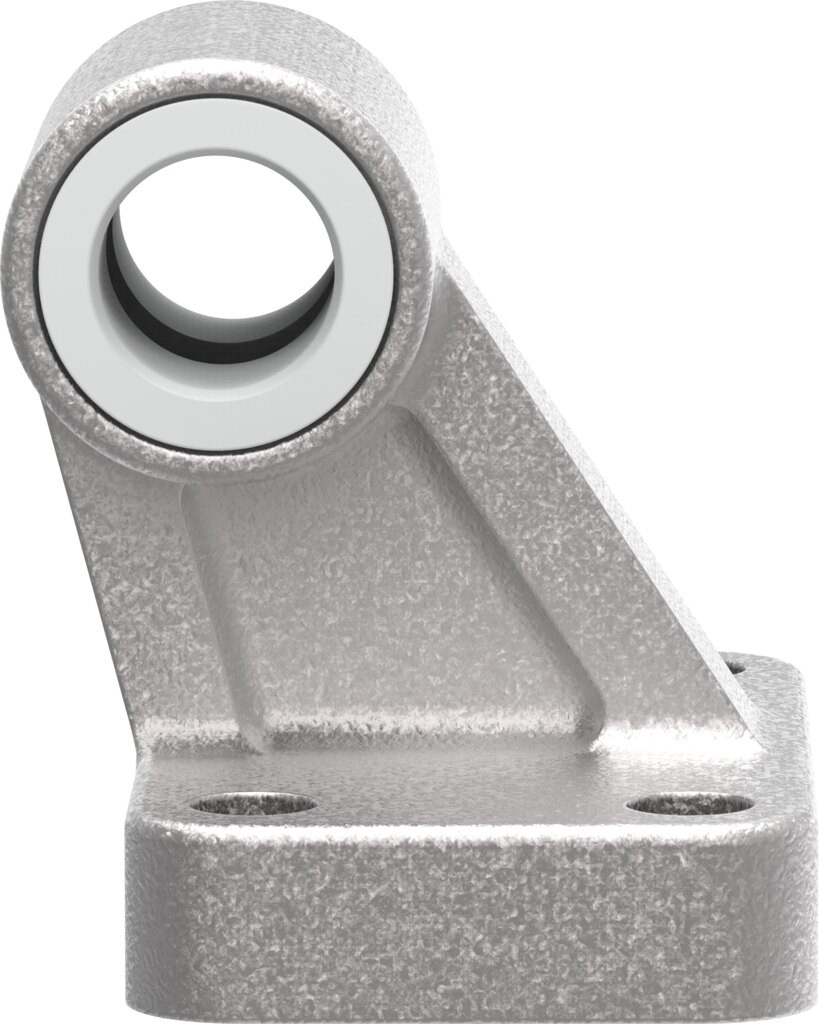

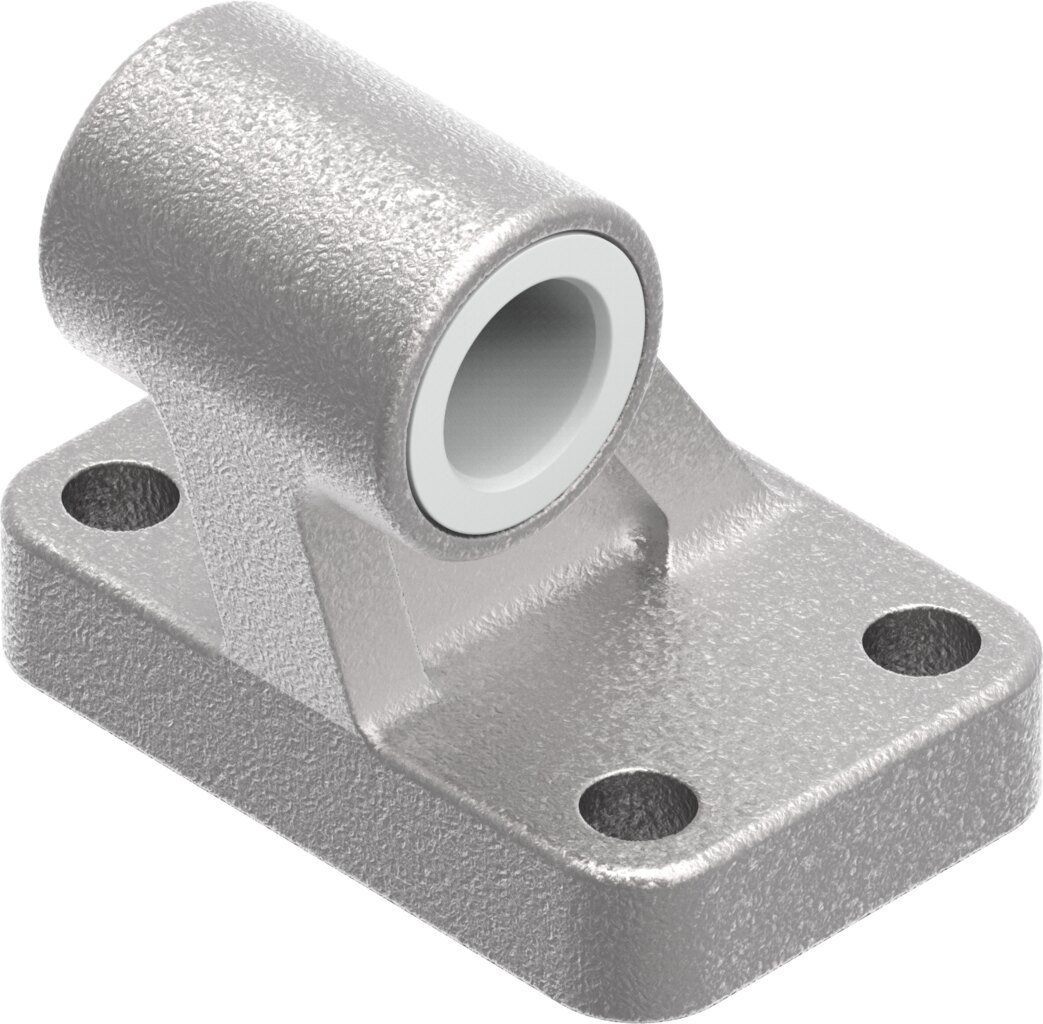

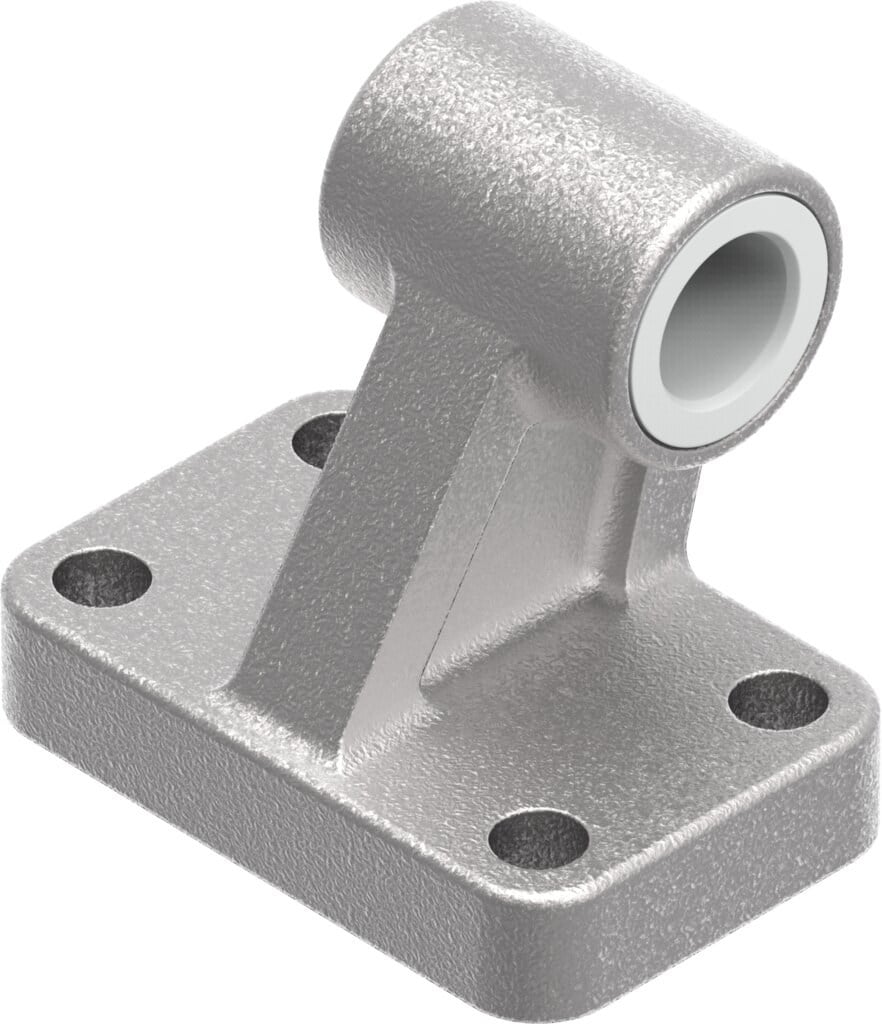

Festo 33891 LNG-40 40 mm Mafsallı Ayak Silindir Bağlantı Elemanı
Festo 33891 LNG-40, ISO 15552 standardındaki pnömatik silindirlerin mekanik montajında kullanılan 40 mm boyutlu mafsallı ayak bağlantı elemanıdır. Ürün, silindir ile makine konstrüksiyonu arasında hareketli ve destekli bir bağlantı oluşturmak amacıyla kullanılır.
Öne Çıkan Özellikler
- Festo ürün numarası: 33891
- Tip: LNG-40
- Boyut: 40
- ISO 15552 standardındaki silindirler için
- Maksimum yük kapasitesi: 1,5 kN
- Ürün ağırlığı: 161 g
- Ortam sıcaklığı: -40 °C ile +80 °C
- Korozyon direnci sınıfı: KBK 2
- LABS uygunluğu: VDMA24364-B2-L
- RoHS uyumlu
Festo 33891 LNG-40 Teknik Özellikleri
| Özellik |
Değer |
| Marka |
Festo |
| Ürün numarası |
33891 |
| Tip |
LNG-40 |
| Ürün tipi |
Mafsallı ayak / silindir bağlantı elemanı |
| Boyut |
40 |
| Uyumlu standart |
ISO 15552 |
| Maksimum yük kapasitesi |
1,5 kN |
| Ürün ağırlığı |
161 g |
| Ortam sıcaklığı |
-40 °C ... +80 °C |
| Korozyon direnci sınıfı |
KBK 2 - Orta derecede korozyon yükü |
| LABS uygunluğu |
VDMA24364-B2-L |
| Bağlantı malzemesi |
Islah edilmiş çelik |
| Yatak malzemesi |
PA |
| RoHS |
Uyumlu |
Ürün Yapısı ve Kullanımı
Festo LNG-40, standart silindirler için mafsallı ayak tipi bir bağlantı elemanıdır. Ürün, 40 mm boyutlu ve ISO 15552 standardındaki pnömatik silindirlerin mekanik montajına yönelik olarak tasarlanmıştır.
Bağlantı elemanı, silindir ile makine konstrüksiyonu arasındaki mekanik bağlantının oluşturulmasına yardımcı olur. Mafsallı yapı, montaj noktasında hareketli bir bağlantı oluşturulmasını destekler.
Montaj Uyumluluğu
Festo 33891 LNG-40, 40 mm boyutlu ISO 15552 standardındaki pnömatik silindirler için tasarlanmıştır. Ürün seçiminde silindirin boyutu, standardı ve montaj arayüzü kontrol edilmelidir.
Malzeme ve Çevresel Özellikler
Festo teknik veri sayfasına göre bağlantı elemanının montaj malzemesi ıslah edilmiş çelik, yatak malzemesi ise PA'dır. Ürün KBK 2 korozyon direnci sınıfına sahiptir ve VDMA24364-B2-L LABS uygunluğu belirtilmiştir.
Ürün -40 °C ile +80 °C ortam sıcaklığı aralığında kullanılabilir ve RoHS uyumludur.
Teknik Ölçüler
| Ölçü |
Değer |
| Piston çapı / boyut |
40 mm |
| BR |
11 mm |
| BT |
10 mm |
| EB |
27,8 mm |
| EM |
24 mm |
| GL |
6,6 mm |
| PH |
36 mm |
| RA |
41 mm |
| TE |
54 mm |
| UL |
35 mm |
| UR |
35 mm |
Kullanım Alanları
- Pnömatik silindir montajları
- Endüstriyel otomasyon sistemleri
- Makine imalatı
- Montaj ve üretim makineleri
- Otomatik hareket mekanizmaları
- Pnömatik aktüatör uygulamaları
Ürün Seçim Notu: Festo 33891 LNG-40, 40 mm boyutlu ISO 15552 standardındaki silindirler için tasarlanmıştır. Sipariş öncesinde kullanılacak silindirin boyutu ve montaj bağlantılarının ürünle uyumluluğu kontrol edilmelidir.
GTİP ve Barkod Bilgileri
| GTİP |
Belirtilmemiştir |
| Barkod / GTIN |
4052568009700 |
Festo 33891 LNG-40, 40 mm boyutlu ISO 15552 pnömatik silindirlerin montajında kullanılan mafsallı ayak tipi bağlantı elemanıdır. 1,5 kN maksimum yük kapasitesi, 161 g ağırlığı, ıslah edilmiş çelik bağlantı malzemesi ve PA yatak yapısıyla endüstriyel pnömatik uygulamalarda kullanılabilir.
