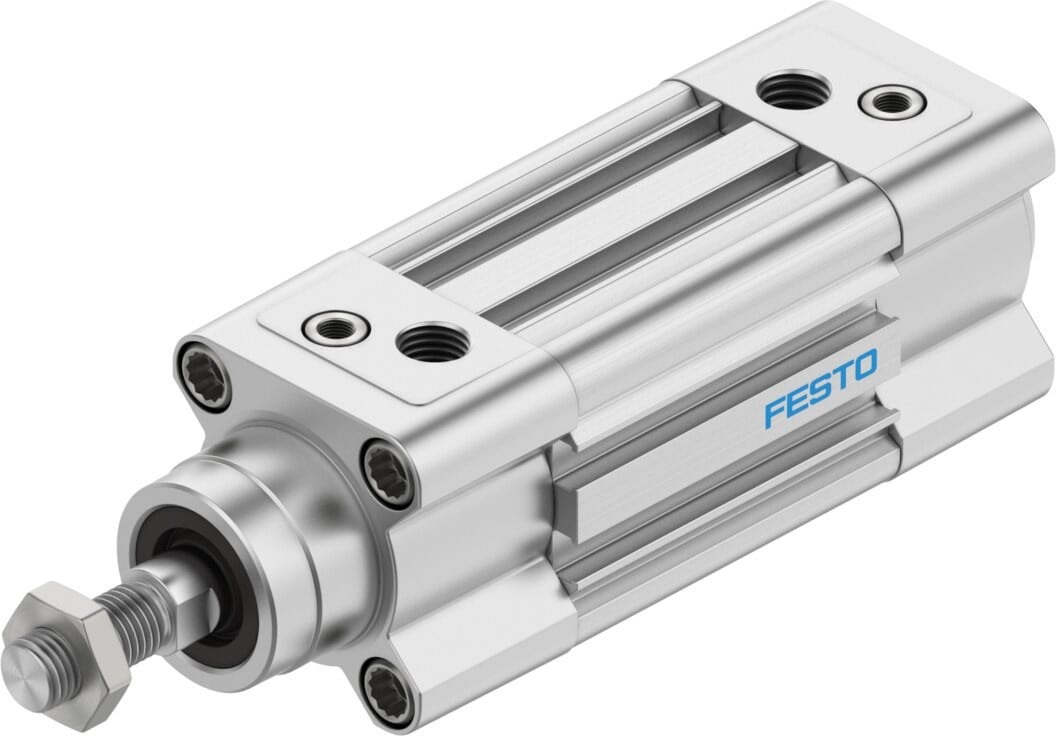

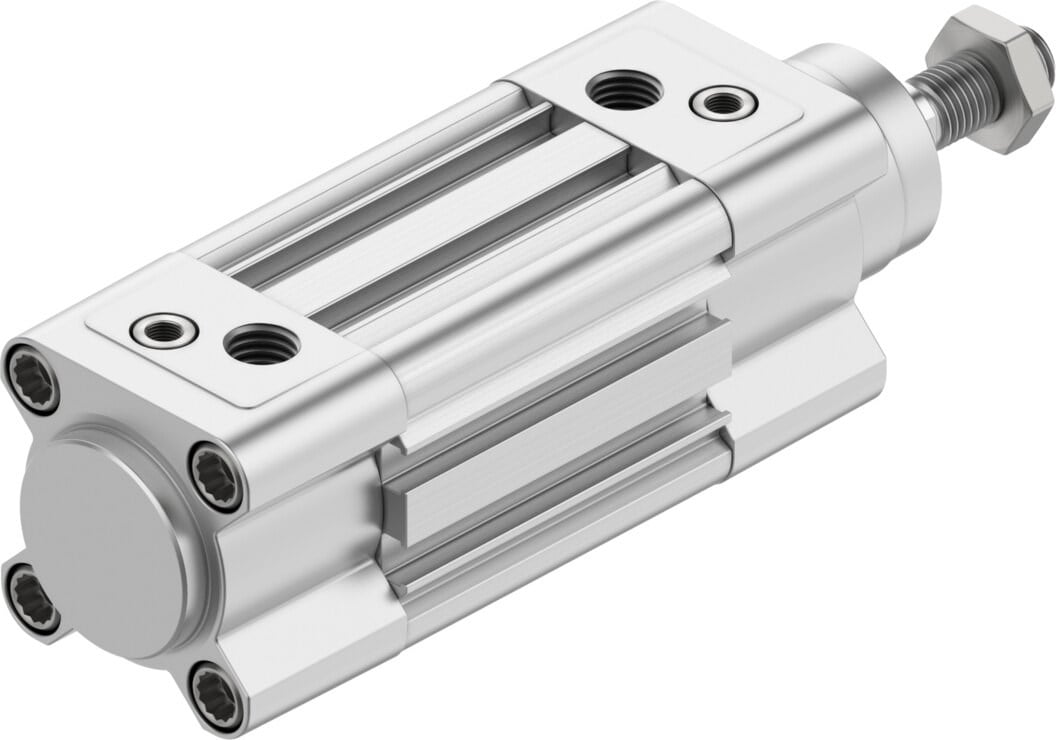

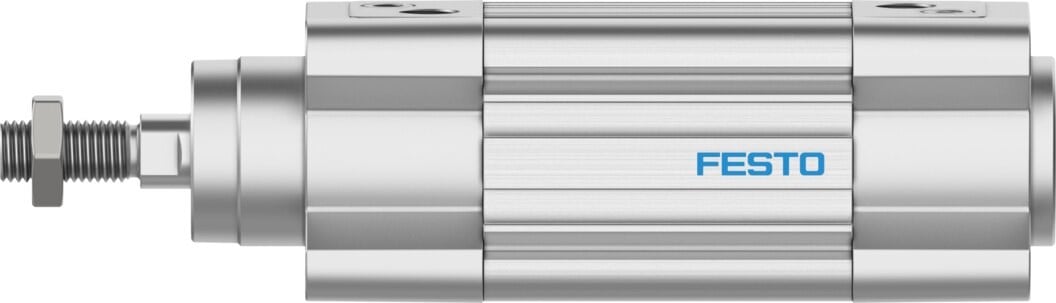

Festo 3656511 DSBC-32-20-D3-PPVA-N3 Pnömatik Silindir
Festo 3656511 DSBC-32-20-D3-PPVA-N3, ISO 15552 standardına uygun, çift etkili çalışma prensibine sahip standart bir pnömatik silindirdir. 32 mm piston çapı ve 20 mm strok uzunluğu ile kompakt hareket uygulamalarında kullanılmak üzere tasarlanmıştır.
Ürün; her iki taraftan ayarlanabilir pnömatik sönümleme, konum algılama için yaklaşım sensörü uyumluluğu ve M10x1.25 piston mili dişi gibi özelliklere sahiptir. Festo'nun DSBC serisi standart silindirleri, endüstriyel otomasyon ve makine uygulamalarında doğrusal hareket sağlamak için kullanılır.
Ürün Özellikleri
| Marka |
Festo |
| Ürün Numarası |
3656511 |
| Model |
DSBC-32-20-D3-PPVA-N3 |
| Ürün Tipi |
Standart Pnömatik Silindir |
| Standart |
ISO 15552 |
| Çalışma Şekli |
Çift Etkili |
| Strok |
20 mm |
| Piston Çapı |
32 mm |
| Piston Mili Dişi |
M10x1.25 |
Teknik Özellikler
| Strok |
20 mm |
| Piston Çapı |
32 mm |
| Piston Mili Dişi |
M10x1.25 |
| Çalışma Basıncı |
0.8-12 bar |
| Çalışma Şekli |
Çift etkili |
| Çalışma Ortamı |
ISO 8573-1:2010 [7:4:4] standardına göre basınçlı hava |
| Sönümleme |
Her iki tarafta ayarlanabilir pnömatik sönümleme |
| Sönümleme Uzunluğu |
17 mm |
| Konum Algılama |
Yaklaşım sensörü için uygun |
| Montaj Konumu |
İsteğe bağlı / herhangi bir konum |
| Piston Mili Ucu |
Dış dişli |
ISO 15552 Standart Pnömatik Silindir
DSBC-32-20-D3-PPVA-N3, ISO 15552 standardına uygun Festo standart silindir ailesinin bir parçasıdır. 32 mm piston çapı ve 20 mm strok değerleri, kısa mesafeli doğrusal hareket gerektiren otomasyon uygulamaları için kompakt bir çözüm sunar.
Standart gövde yapısı sayesinde uygun bağlantı ve montaj aksesuarlarıyla farklı makine ve otomasyon sistemlerine entegre edilebilir.
Çift Etkili Pnömatik Çalışma
Silindir çift etkili çalışma prensibine sahiptir. Pistonun ileri ve geri hareketi basınçlı hava ile gerçekleştirilir. Festo tarafından belirtilen çalışma basıncı aralığı 0.8-12 bar değerindedir.
6 bar çalışma basıncında teorik kuvvet değeri ileri hareket yönünde 483 N, geri hareket yönünde ise 415 N olarak belirtilmiştir.
Ayarlanabilir Pnömatik Sönümleme
Üründe her iki tarafta ayarlanabilir pnömatik sönümleme bulunur. Sönümleme uzunluğu 17 mm'dir. Bu yapı, pistonun strok sonlarına yaklaşırken hareket karakteristiğinin uygulamaya göre ayarlanmasına yardımcı olur.
Piston Mili ve Konum Algılama
DSBC-32-20-D3-PPVA-N3 modelinde piston mili ucu dış dişlidir ve piston mili dişi M10x1.25 ölçüsündedir. Ürün, piston konumunun algılanması için yaklaşım sensörleriyle kullanılabilecek şekilde tasarlanmıştır.
6 Bar'da Teorik Kuvvet
| İleri Hareket Teorik Kuvveti |
483 N |
| Geri Hareket Teorik Kuvveti |
415 N |
| Referans Basınç |
6 bar / 0.6 MPa |
Çevresel ve Mekanik Özellikler
| Ortam Sıcaklığı |
-20 °C ile +80 °C |
| Korozyon Dayanım Sınıfı |
CRC 2 - Orta korozyon yükü |
| LABS / PWIS Uygunluğu |
VDMA24364-B1/B2-L |
| Son Konum Darbe Enerjisi |
0.4 J |
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Makine otomasyonu
- Montaj ve taşıma sistemleri
- Doğrusal hareket uygulamaları
- Üretim ve paketleme makineleri
- Pnömatik aktüatör uygulamaları
- Kısa strok gerektiren otomasyon mekanizmaları
Ağırlık Bilgileri
| Ürün Ağırlığı |
541 g |
| 0 mm Strokta Temel Ağırlık |
480 g |
| 10 mm Strok Başına Ek Ağırlık |
31 g |
| Hareketli Kütle |
128 g |
Ürün Bilgileri
| Marka |
Festo |
| Ürün Numarası |
3656511 |
| Model |
DSBC-32-20-D3-PPVA-N3 |
| Seri |
DSBC |
| Ürün Tipi |
Standart Pnömatik Silindir |
| Standart |
ISO 15552 |
| Strok |
20 mm |
| Piston Çapı |
32 mm |
| Çalışma Basıncı |
0.8-12 bar |
| Çalışma Şekli |
Çift Etkili |
| Piston Mili Dişi |
M10x1.25 |
| Sönümleme |
Her iki tarafta ayarlanabilir pnömatik sönümleme |
| Ortam Sıcaklığı |
-20 °C ile +80 °C |
| Ürün Ağırlığı |
541 g |
Önemli Bilgi: Festo 3656511 DSBC-32-20-D3-PPVA-N3, 32 mm piston çapı ve 20 mm strok değerine sahip, ISO 15552 standardında çift etkili standart pnömatik silindirdir. Ürün seçiminde çalışma basıncı, strok, piston çapı, bağlantı ve montaj gereksinimlerinin uygulama ile uyumlu olması gerekmektedir.
