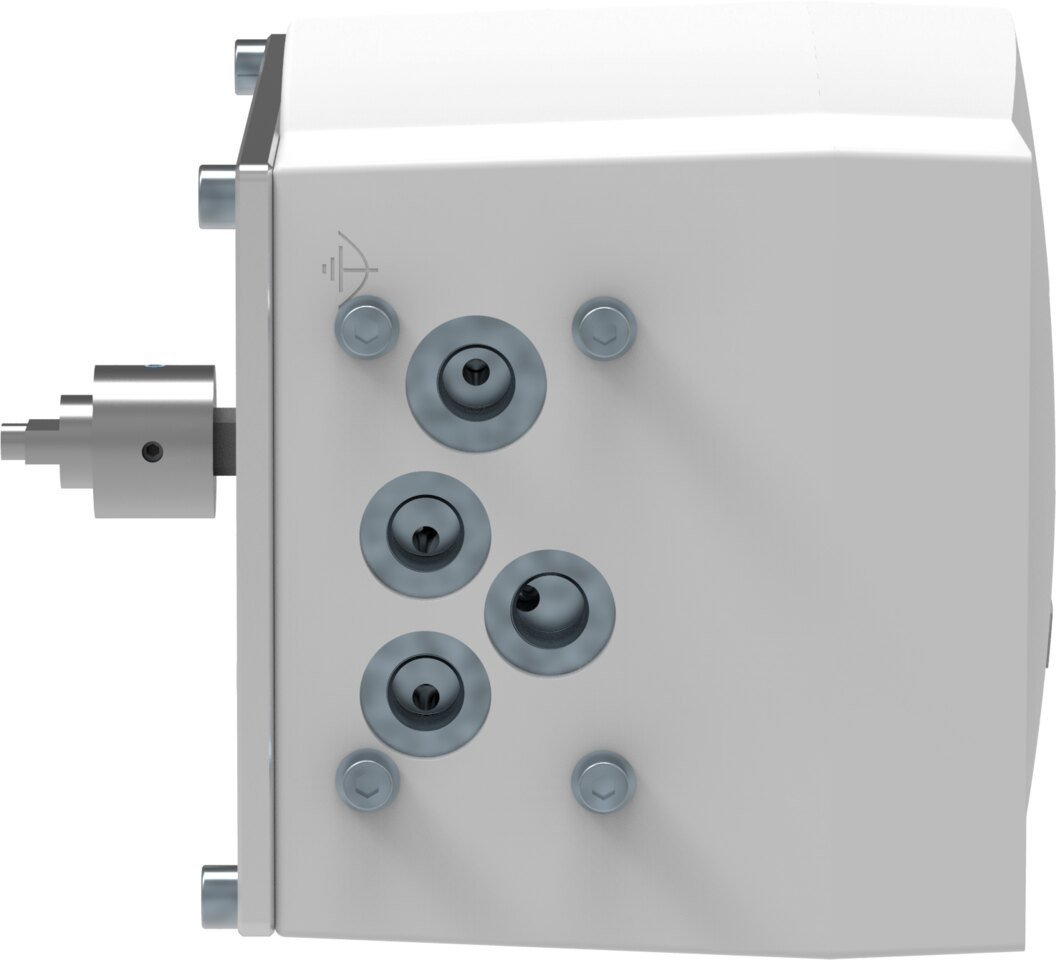

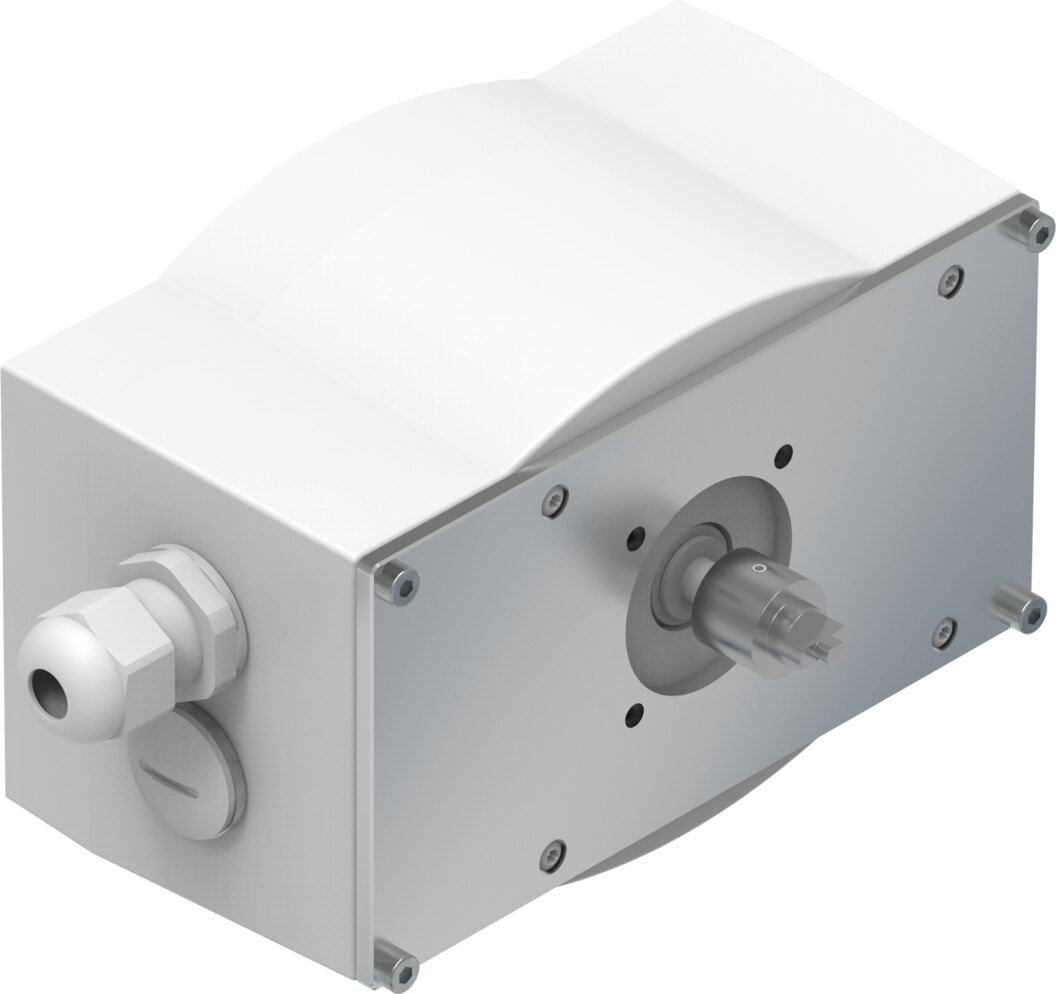

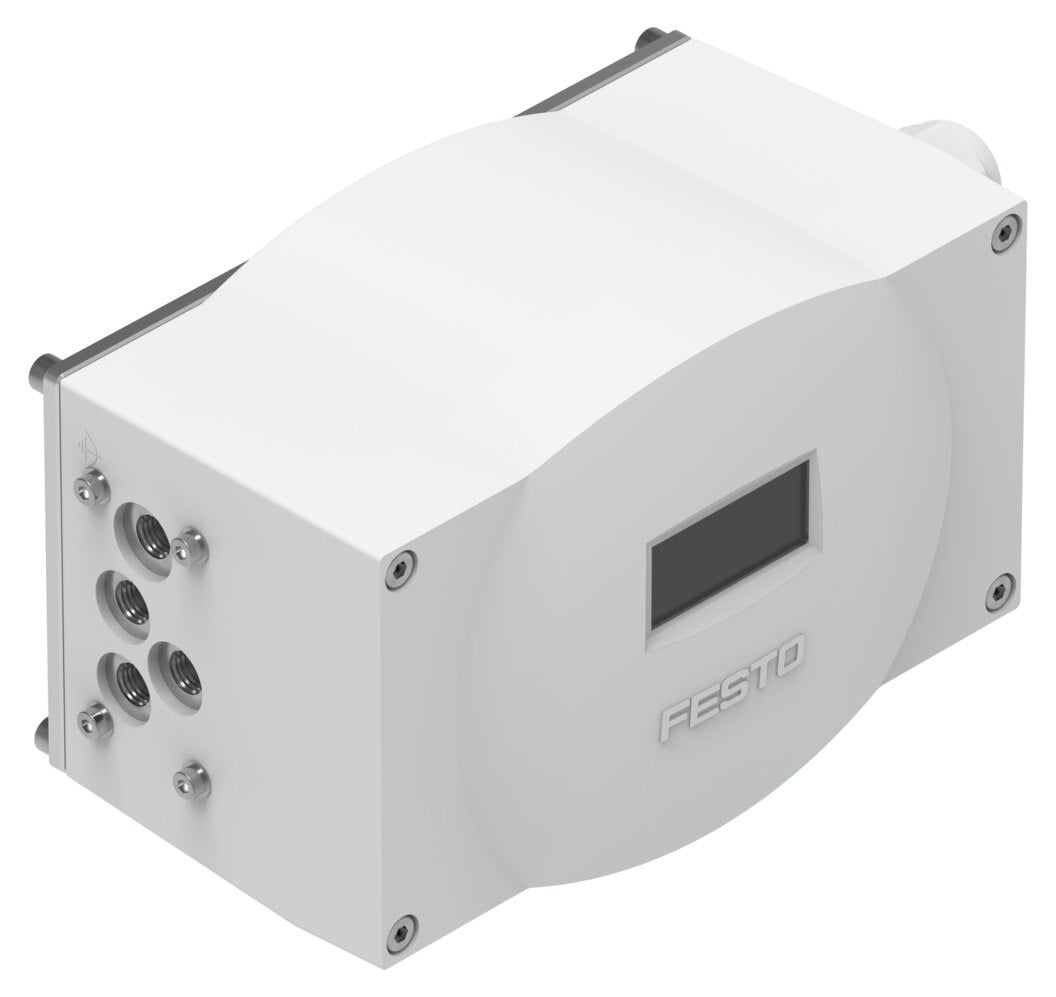

Festo 3929312 CMSX-P-S-C-U-F1-D-130-A Elektropnömatik Pozisyoner

Festo CMSX-P-S-C-U-F1-D-130-A Pozisyoner

Festo 3929312 CMSX-P-S-C-U-F1-D-130-A, çift etkili pnömatik çeyrek dönüşlü aktüatörlerin konum kontrolü için geliştirilmiş dijital elektropnömatik pozisyonerdir. Ürün, 130 l/min standart nominal debiye, 24 V DC beslemeye ve farklı analog set değeri giriş seçeneklerine sahiptir.

Endustrio.com üzerinden Festo CMSX-P-S-C-U-F1-D-130-A pozisyoneri inceleyebilir, teknik özelliklerini ve pnömatik aktüatör konum kontrol uygulamalarındaki kullanımını değerlendirebilirsiniz.

Festo 3929312 Öne Çıkan Özellikler

• Marka: Festo
• Ürün kodu: 3929312
• Model: CMSX-P-S-C-U-F1-D-130-A
• Dijital elektropnömatik pozisyoner
• Çift etkili çalışma
• Çeyrek dönüşlü pnömatik aktüatörler için
• 130 l/min standart nominal debi
• 24 V DC nominal çalışma gerilimi
• 0-10 V, 0-20 mA ve 4-20 mA set değeri girişleri
• 4-20 mA pozisyon geri bildirim çıkışı
• 0-100° algılama aralığı
• 7 segmentli, arkadan aydınlatmalı LCD ekran
• G1/8 pnömatik bağlantı
• 3-8 bar çalışma basıncı
• Aksesuarlarla montaj

Festo CMSX Elektropnömatik Pozisyoner

Festo CMSX pozisyoner, pnömatik aktüatörlerin konumunu kontrol etmek ve istenen konuma ulaşmasına yardımcı olmak amacıyla kullanılır. CMSX-P-S-C-U-F1-D-130-A modeli çift etkili çalışma prensibine sahiptir ve özellikle çeyrek dönüşlü pnömatik aktüatörlerle kullanılmak üzere tasarlanmıştır.

Konum bilgisi potansiyometre prensibiyle algılanır ve sistem tarafından kontrol edilerek aktüatörün hedeflenen konuma ulaşmasına yardımcı olunur. Algılama aralığı 0° ile 100° arasındadır.

Festo 3929312 Analog Giriş ve Geri Bildirim

Festo CMSX-P-S-C-U-F1-D-130-A, kontrol sistemlerinden gelen farklı analog sinyallerle çalışabilir. Set değeri girişi için 0-10 V, 0-20 mA ve 4-20 mA sinyal aralıkları desteklenmektedir.

Pozisyon geri bildirim sinyali 4-20 mA aralığındadır. Analog giriş çözünürlüğü 16 bit olarak belirtilirken, 25 °C'deki analog giriş doğrusallık hatası %0,5 seviyesindedir.

Festo CMSX-P-S-C-U-F1-D-130-A Ekran ve Ayar

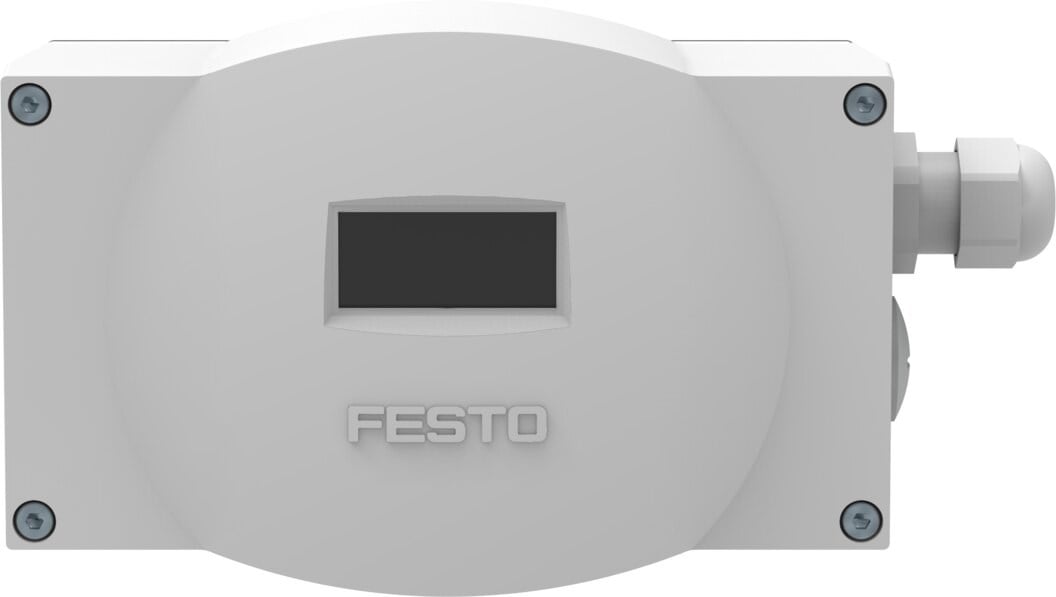

Ürün üzerinde arkadan aydınlatmalı 7 segmentli LCD ekran bulunur. Ayarlar ekran ve tuşlar üzerinden gerçekleştirilebilir. Ölü bölge değeri 0,5 % ile 10 % arasında ayarlanabilir.

Bu yapı, pozisyonerin devreye alınması ve çalışma parametrelerinin uygulamaya göre ayarlanmasına yardımcı olur.

Festo 3929312 Pnömatik Özellikleri

Pozisyonerin çalışma basıncı 0,3-0,8 MPa, yani 3-8 bar aralığındadır. Pnömatik bağlantı G1/8 olarak belirtilmiştir. Çalışma ortamı, ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı havadır.

Festo teknik verilerine göre yağlamalı çalışma mümkün değildir. Standart nominal debi değeri 130 l/min'dir.

Festo 3929312 Güvenlik Fonksiyonu

CMSX-P-S-C-U-F1-D-130-A modelinde sistem arızası durumunda açma veya kapatma yönünde güvenlik fonksiyonu bulunur. Güvenli konum tasarımında pnömatik çıkış 4 tahliye edilirken pnömatik çıkış 2 basınçlandırılır.

Bu güvenlik davranışı, pozisyonerin bağlı olduğu pnömatik aktüatör ve prosesin gerektirdiği güvenli konumlandırma senaryosuna göre değerlendirilmelidir.

Festo CMSX-P-S-C-U-F1-D-130-A Kullanım Alanları

Festo 3929312 pozisyoner, pnömatik aktüatörlerin açma-kapama ve konum kontrolünün gerektiği endüstriyel otomasyon ve proses uygulamalarında kullanılabilir.

• Endüstriyel otomasyon
• Proses otomasyonu
• Pnömatik çeyrek dönüşlü aktüatörler
• Kontrol vanaları
• Vana konum kontrolü
• Enerji tesisleri
• Üretim tesisleri
• Makine ve proses sistemleri
• Akış kontrol uygulamaları
• Otomatik vana kontrol sistemleri

Festo 3929312 Teknik Özellikleri

Festo CMSX-P-S-C-U-F1-D-130-A Endustrio.com'da

Festo 3929312 CMSX-P-S-C-U-F1-D-130-A elektropnömatik pozisyoneri Endustrio.com üzerinden inceleyebilir, teknik özelliklerini ve pnömatik aktüatör konum kontrol uygulamalarındaki kullanımını değerlendirebilirsiniz.

130 l/min nominal debisi, çift etkili çalışma yapısı, 24 V DC beslemesi ve 0-10 V ile 0/4-20 mA kontrol sinyallerini desteklemesi sayesinde ürün, çeşitli endüstriyel otomasyon ve proses kontrol uygulamaları için değerlendirilebilir.
