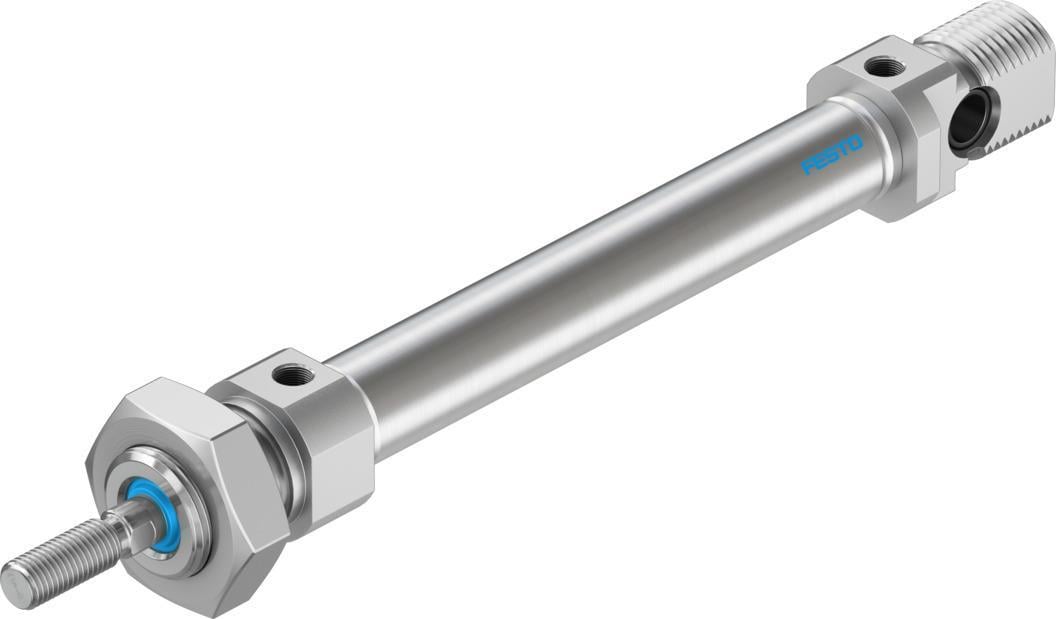

Festo 5249947 Yuvarlak silindir DSNU-12-150-P-A (5249947)

Festo 5249947  Yuvarlak silindir DSNU-12-150-P-A

Çalışma şekli

çift etkili

Piston çapı

12 mm

0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme

67.9 N

Strok

150 mm

Sönümleme

Esnek sönümleme halkaları/plakaları iki taraflı

Teknik veriler

• Strok150 mm
• Piston çapı12 mm
• Piston mili diş ölçüsüM6
• SönümlemeEsnek sönümleme halkaları/plakaları iki taraflı
• Montaj konumuherhangi bir
• Karşılık geldiği normISO 6432
• Piston mili ucuErkek diş
• TasarımPiston Piston mili Silindir boru
• Konum algılamayaklaşım sensörü için
• Sembol00991217
• Varyantlartek taraflı piston mili
• Çalışma basıncı0.15 MPa ... 1 MPa
• Çalışma basıncı1.5 bar ... 10 bar
• Çalışma şekliçift etkili
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK2 - orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 6
• Ortam sıcaklığı-20 °C ... 80 °C
• Son konumlarda darbe enerjisi0.07 j
• 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş50.9 N
• 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme67.9 N
• 0 mm strokta hareketli kütle18.5 g
• 10 mm strok başına hareketli kütle ek yük2 g
• 0 mm strokta temel ağırlık75 g
• 10 mm strok başına ek ağırlık4 g
• Montaj türüaksesuarlarla
• Pnömatik bağlantıM5
• Malzeme hakkında notRoHS uyumlu
• Kapak malzemesiDövme alüminyum alaşım renksiz eloksallı
• Sızdırmazlık elemanları malzemesiNBR TPE-U(PU)
• Piston mili malzemesiyüksek alaşımlı paslanmaz çelik
• Silindir borusu malzemesiyüksek alaşımlı paslanmaz çelik
