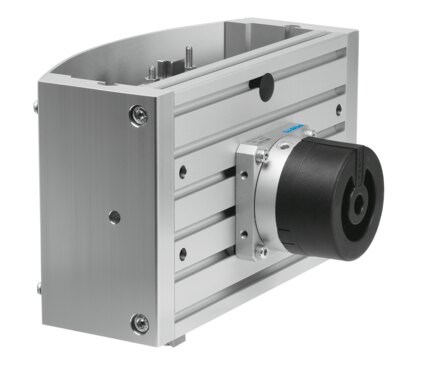

Festo 533602 HSP-12-AP-SD-WL Pnömatik Handling Modülü

Festo 533602 HSP-12-AP-SD-WL, otomatik parça taşıma, pick & place ve hızlı handling uygulamaları için geliştirilmiş pnömatik handling modülüdür. HSP serisine ait bu modül; çapraz kılavuz, döner modül, koruyucu kapak ve sol tarafta konumlandırılabilen bekleme konumu modülü ile kompakt bir handling çözümü sunar.

Çift etkili çalışma prensibine sahip Festo HSP-12-AP-SD-WL, basınçlı hava ile çalışır ve proximity sensör üzerinden konum algılama imkânı sunar. 0.6 saniyeye kadar minimum çevrim süresi ve ±0.01 mm tekrarlanabilirlik ile hızlı ve hassas parça elleçleme uygulamalarına uygundur.

Festo HSP-12-AP-SD-WL Özellikleri

• Ürün numarası: 533602
• Model: HSP-12-AP-SD-WL
• Ürün tipi: Handling modülü
• Seri: HSP
• Boyut: 12
• Tahrik: Pnömatik döner tahrik
• Çalışma prensibi: Çift etkili
• Y stroku: 52–68 mm
• Z stroku: 20–30 mm
• Z çalışma stroku: 15 mm
• Maksimum Z bekleme konumu stroku: 15 mm
• Maksimum etkili yük: 0.5 kg
• Minimum çevrim süresi: 0.6 s
• Tekrarlanabilirlik: ±0.01 mm
• Çalışma basıncı: 4–8 bar
• Konum algılama: Proximity sensör
• Montaj konumu: Dikey

HSP-12-AP-SD-WL Tasarımı

Festo HSP-12-AP-SD-WL, çapraz kılavuz ve döner modül yapısını bir araya getiren kompakt bir handling çözümüdür. Kuvvet kontrollü yönlendirilmiş hareket sırası sayesinde handling hareketleri kontrollü şekilde gerçekleştirilir.

• Çapraz kılavuz
• Döner modül
• Koruyucu kapak
• Sol tarafta opsiyonel bekleme konumu modülü
• Kuvvet kontrollü hareket sırası
• Çapraz kılavuz ile tork ve yönlendirme koruması
• Her iki uçta pnömatik darbe sönümleme

Hareket ve Strok Özellikleri

Festo 533602 HSP-12-AP-SD-WL modelinde Y stroku 52–68 mm, Z stroku 20–30 mm ve Z çalışma stroku 15 mm olarak belirtilmiştir. Bekleme konumundaki maksimum Z stroku da 15 mm'dir.

Kompakt strok değerleri ve pnömatik hareket yapısı, hızlı parça transferi ve tekrarlanan pick & place hareketlerinin gerçekleştirildiği otomasyon sistemleri için uygun bir yapı oluşturur.

Pnömatik Çalışma

HSP-12-AP-SD-WL, 4–8 bar çalışma basıncı aralığında basınçlı hava ile çalışır. Kullanılan çalışma ortamı ISO 8573-1:2010 [7:-:-] standardına uygun basınçlı havadır.

Ürün çift etkili çalışma prensibine sahiptir. Festo datasheet'ine göre yağlamalı çalışma mümkündür; ancak yağlamalı çalışma tercih edildiğinde sistemin sürekli yağlamalı şekilde çalıştırılması gerekir.

Hızlı Handling ve Pick & Place

Minimum 0.6 saniyelik çevrim süresi, HSP-12-AP-SD-WL'nin hızlı otomatik handling görevlerinde kullanılmasını destekler. ±0.01 mm tekrarlanabilirlik değeri ise tekrarlanan hareketlerde hassas konumlandırma sağlar.

Bu özellikler sayesinde modül, küçük ve hafif iş parçalarının otomatik olarak alınması, taşınması ve belirlenen konuma bırakılması gereken üretim ve montaj sistemlerinde kullanılabilir.

Yük ve Kuvvet Değerleri

• Maksimum etkili yük: 0.5 kg
• Y yönünde maksimum proses kuvveti: 30 N
• 6 bar'da teorik kuvvet: 40 N
• Mx dinamik maksimum tork: 1.1 Nm
• My dinamik maksimum tork: 1.1 Nm
• Mz dinamik maksimum tork: 1.1 Nm
• Mx statik maksimum moment: 5 Nm
• My statik maksimum moment: 5 Nm
• Mz statik maksimum moment: 5 Nm

Teknik Özellikler

• Ürün numarası: 533602
• Model: HSP-12-AP-SD-WL
• Boyut: 12
• Çalışma modu: Çift etkili
• Y stroku: 52–68 mm
• Z stroku: 20–30 mm
• Z çalışma stroku: 15 mm
• Z bekleme konumu stroku: 15 mm
• Çalışma basıncı: 4–8 bar
• Minimum çevrim süresi: 0.6 s
• Tekrarlanabilirlik: ±0.01 mm
• Maksimum etkili yük: 0.5 kg
• Ortam sıcaklığı: 0–60 °C
• LABS uygunluğu: VDMA24364-B2-L
• Montaj: Dikey / kılavuz rayı
• Pnömatik bağlantı: M5
• Bekleme konumu pnömatik bağlantısı: M3
• Ürün ağırlığı: 2600 g
• Taban plakası malzemesi: Dövme alüminyum alaşımı
• Çapraz kılavuz malzemesi: Temperlenmiş çelik

Kullanım Alanları

• Endüstriyel otomasyon
• Pick & place uygulamaları
• Otomatik parça taşıma
• Parça besleme
• Montaj otomasyonu
• Üretim hattı otomasyonu
• Küçük parçaların hızlı handling işlemleri
• Otomatik transfer uygulamaları
• Pnömatik handling sistemleri

Festo HSP Handling Modülü Avantajları

• Kompakt ve entegre handling yapısı
• Pnömatik çalışma teknolojisi
• 0.6 saniyeye kadar minimum çevrim süresi
• ±0.01 mm tekrarlanabilirlik
• 0.5 kg maksimum etkili yük
• Çapraz kılavuz ile yönlendirilmiş hareket
• Koruyucu kapaklı yapı
• Opsiyonel sol taraf bekleme konumu modülü
• Proximity sensör ile konum algılama

GTİP Bilgileri

GTİP: 8479.50.00.00.00

Barkod Bilgileri

Barkod / EAN: 533602

Festo 533602 HSP-12-AP-SD-WL

Festo 533602 HSP-12-AP-SD-WL, hızlı ve tekrarlanabilir pnömatik handling hareketleri için geliştirilmiş kompakt bir handling modülüdür. 52–68 mm Y stroku, 20–30 mm Z stroku, 15 mm çalışma stroku, 0.5 kg maksimum etkili yük ve ±0.01 mm tekrarlanabilirlik değerleriyle otomasyon sistemlerinde hassas parça transferi için kullanılabilir.
