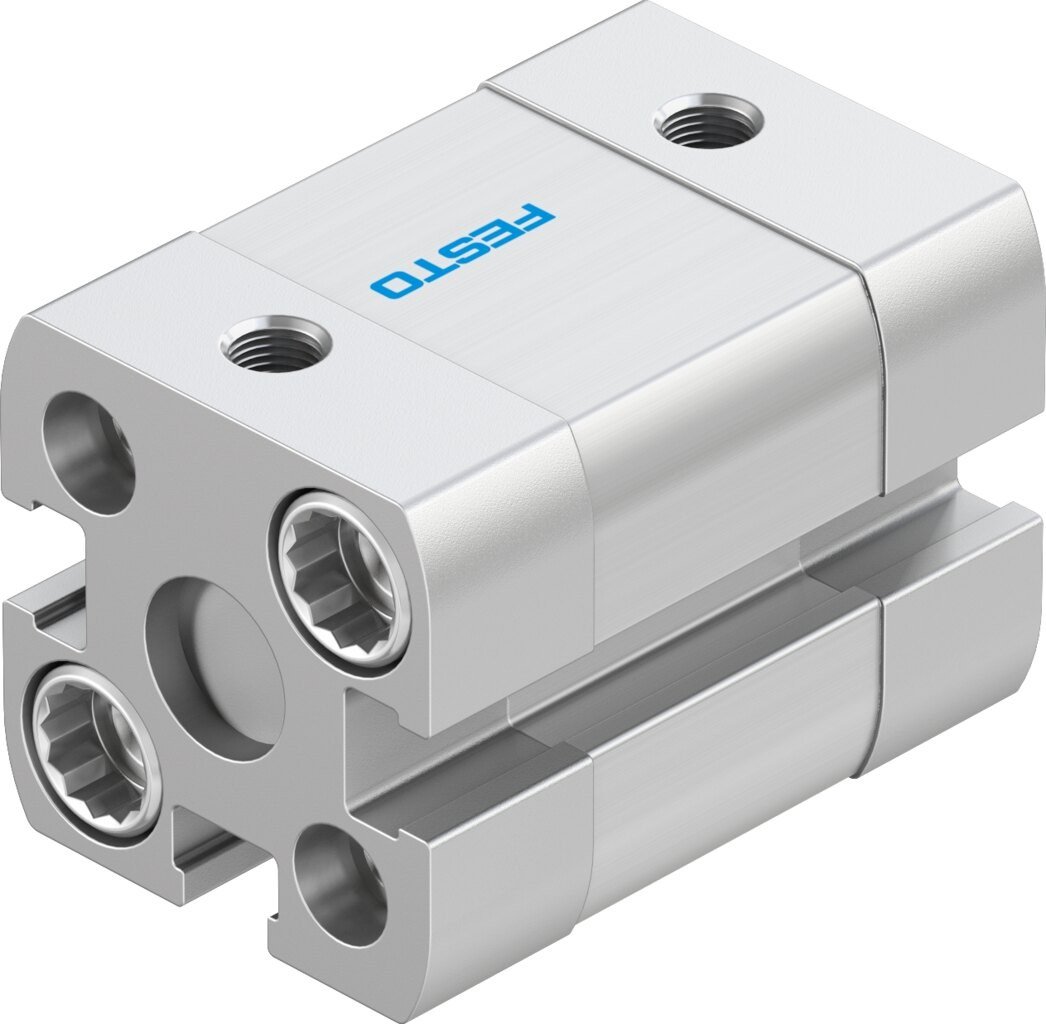

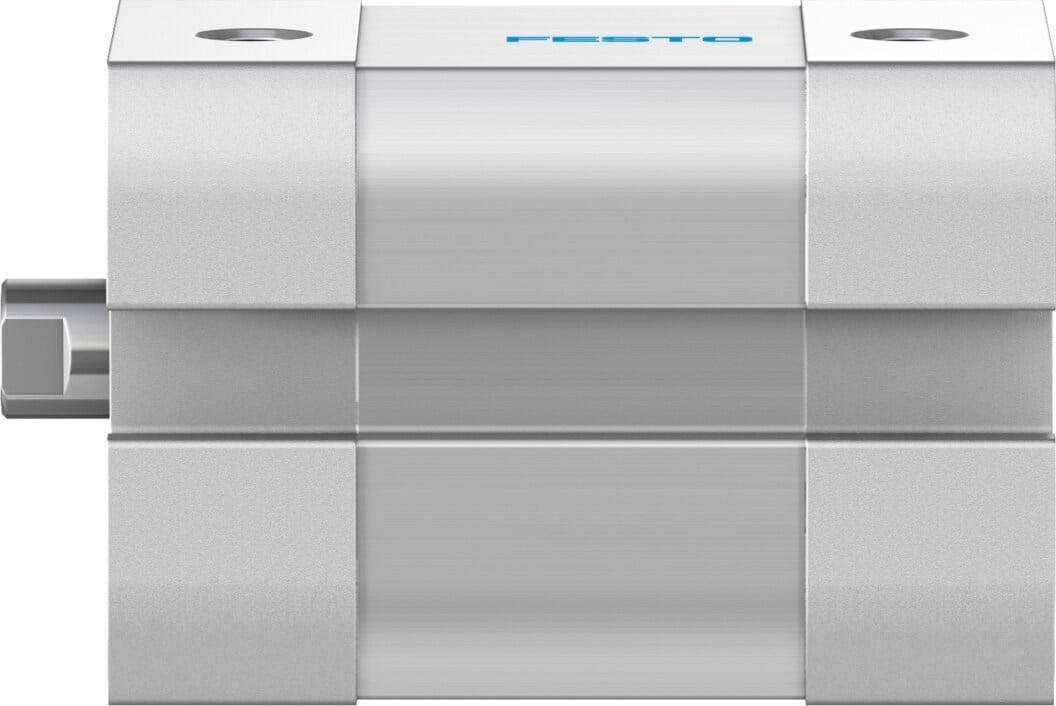

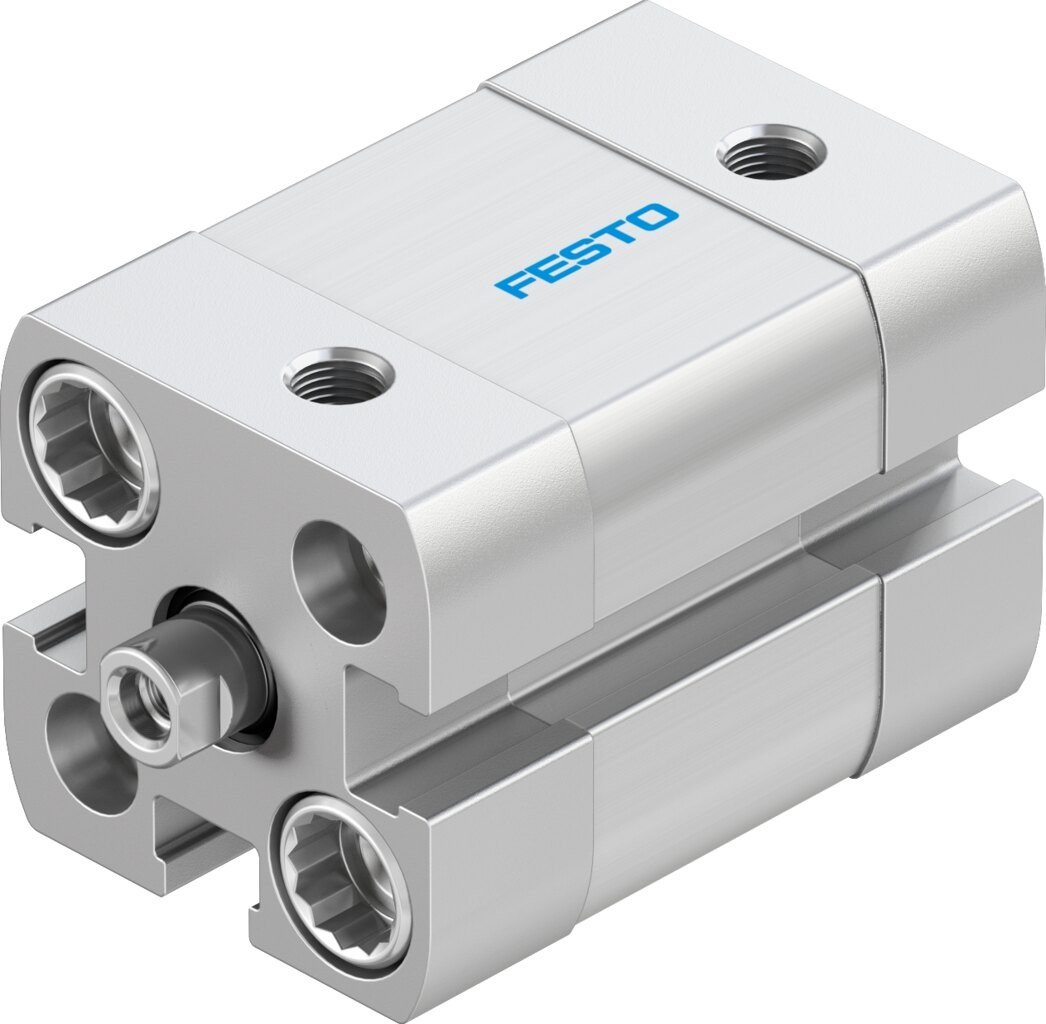

Festo 536211 ADN-12-5-I-P-A Kompakt Silindir
Festo 536211 ADN-12-5-I-P-A, ISO 21287 standardına dayalı tasarıma sahip, çift etkili kompakt pnömatik silindirdir. 12 mm piston çapı ve 5 mm strok uzunluğu ile sınırlı montaj alanlarında kısa mesafeli doğrusal hareket gerektiren endüstriyel otomasyon uygulamaları için tasarlanmıştır.
ADN-12-5-I-P-A modelinde tek taraflı piston mili, iki tarafta elastik sönümleme halkaları/plakaları ve yaklaşım sensörleri için konum algılama özelliği bulunur. Festo'nun güncel veri sayfasına göre ürün 1-10 bar çalışma basıncı aralığında basınçlı hava ile çalışır ve M5 pnömatik bağlantıya sahiptir.
Festo ADN-12-5-I-P-A Kompakt Silindir
Festo ADN-12-5-I-P-A, kompakt gövde yapısı sayesinde makine ve otomasyon sistemlerinde alan tasarrufu sağlayan pnömatik aktüatörlerden biridir. Çift etkili çalışma prensibi, pistonun ileri ve geri hareketlerinin basınçlı hava ile kontrol edilmesine olanak sağlar.
Ürün, montaj yönü açısından herhangi bir konumda kullanılabilir. Sabitleme için geçiş deliği, iç diş veya uygun aksesuarlarla farklı montaj seçenekleri sunar.
12 mm Piston Çapı ve 5 mm Strok
Festo 536211 modelinde 12 mm piston çapı ve 5 mm strok bulunur. Kompakt ölçüleri sayesinde özellikle kısa strok ve küçük hareket mesafesi gerektiren otomasyon uygulamalarında değerlendirilebilir.
Festo teknik verilerine göre 6 bar basınçta teorik ilerleme kuvveti 68 N, teorik geri dönüş kuvveti ise 51 N seviyesindedir. Son konumlarda belirtilen darbe enerjisi 0,07 J'dür.
İki Taraflı Elastik Sönümleme
ADN-12-5-I-P-A kompakt silindirde her iki tarafta elastik sönümleme halkaları ve plakaları bulunur. Bu yapı, pistonun son konumlarına ulaşması sırasında hareketin daha kontrollü şekilde gerçekleşmesine yardımcı olur.
Konum Algılama
Festo 536211, yaklaşım sensörleri ile konum algılamaya uygun olarak tasarlanmıştır. Bu özellik sayesinde silindirin hareket konumu otomasyon kontrol sisteminde izlenebilir ve proses kontrolüne dahil edilebilir.
Festo 536211 Teknik Özellikleri
- Marka: Festo
- Ürün Numarası: 536211
- Tip: ADN-12-5-I-P-A
- Ürün Grubu: ADN kompakt silindir
- Silindir Tipi: Kompakt pnömatik silindir
- Standart: ISO 21287
- Piston Çapı: 12 mm
- Strok: 5 mm
- Çalışma Şekli: Çift etkili
- Piston Mili: Tek taraflı
- Piston Mili Dişi: M3
- Piston Mili Ucu: İç diş
- Sönümleme: İki tarafta elastik sönümleme halkaları/plakaları
- Çalışma Basıncı: 1-10 bar
- Pnömatik Bağlantı: M5
- Çalışma Ortamı: ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava
- Konum Algılama: Yaklaşım sensörü
- Montaj Konumu: Herhangi bir konum
- Montaj Türü: Geçiş deliği, iç diş veya aksesuarlarla
- 6 bar'da Teorik İlerleme Kuvveti: 68 N
- 6 bar'da Teorik Geri Dönüş Kuvveti: 51 N
- Son Konumlarda Darbe Enerjisi: 0,07 J
- Hareketli Kütle: 11 g
- Ürün Ağırlığı: 68 g
- Korozyon Direnci Sınıfı: KBK 2
- LABS Uygunluğu: VDMA24364-B1/B2-L
- Temiz Oda Uygunluğu: ISO 14644-1 Sınıf 5
- Ortam Sıcaklığı: -20 °C ile +80 °C
- RoHS: Uyumlu
- Kapak Malzemesi: Eloksallı dövme alüminyum alaşımı
- Sızdırmazlık Elemanları: TPE-U(PUR)
- Kovan Vidaları Malzemesi: Çelik
Festo ADN Kompakt Silindirlerin Kullanım Alanları
Festo ADN serisi kompakt silindirler; kompakt yapı, kısa strok ve pnömatik doğrusal hareket gerektiren çeşitli makine ve otomasyon uygulamalarında kullanılabilir.
- Endüstriyel otomasyon
- Makine imalatı
- Montaj makineleri
- Üretim hatları
- Otomatik hareket sistemleri
- Pnömatik kontrol sistemleri
- Parça konumlandırma uygulamaları
- Malzeme taşıma sistemleri
- Kompakt makine mekanizmaları
Festo 536211 ADN-12-5-I-P-A Endustrio.com'da
Endustrio.com üzerinden Festo pnömatik ürünlerini inceleyebilir, 536211 ürün numaralı ADN-12-5-I-P-A kompakt silindirin teknik özelliklerini ve uygulamanıza uygunluğunu değerlendirebilirsiniz.
12 mm piston çapı, 5 mm strok, çift etkili çalışma, iki taraflı elastik sönümleme ve ISO 21287 standardına dayalı tasarımıyla Festo 536211 ADN-12-5-I-P-A, kısa mesafeli pnömatik doğrusal hareket uygulamaları için kompakt bir çözüm sunar.
