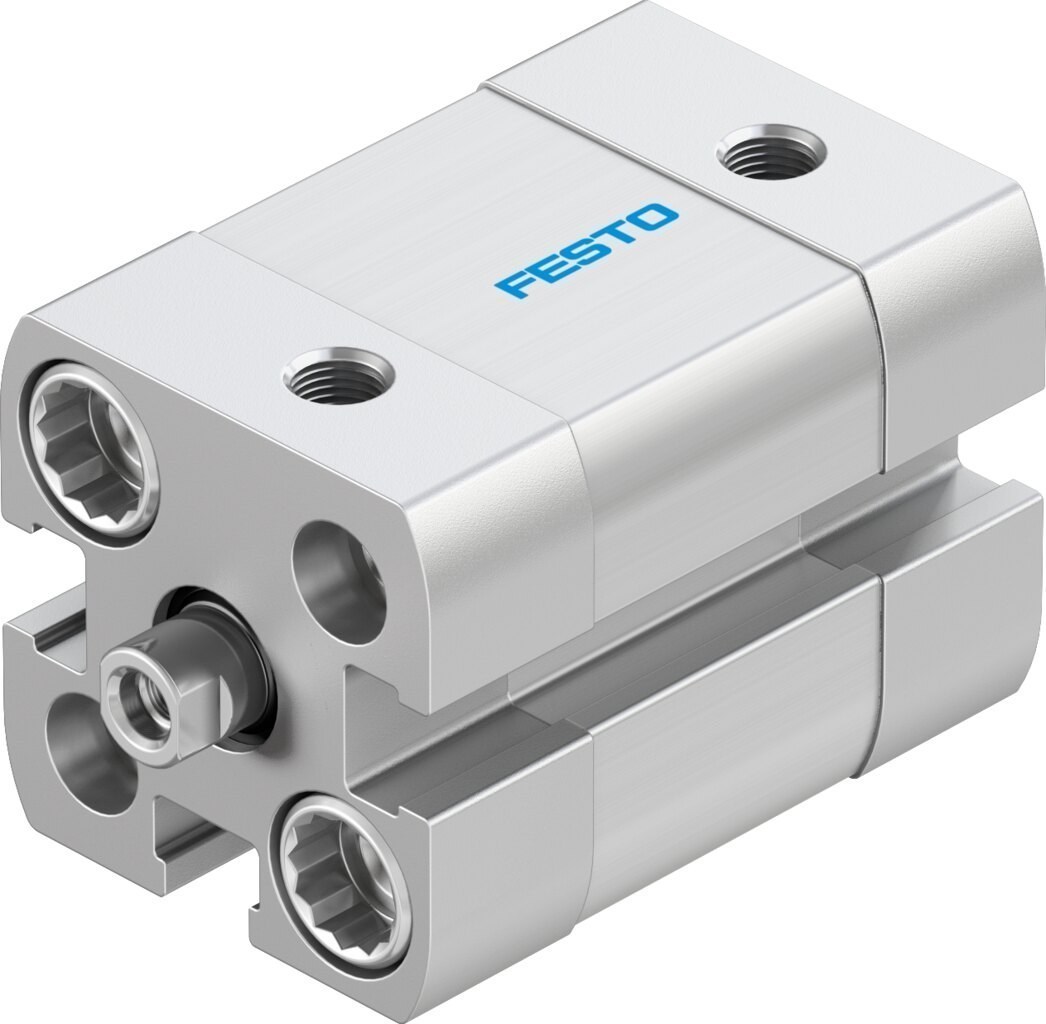

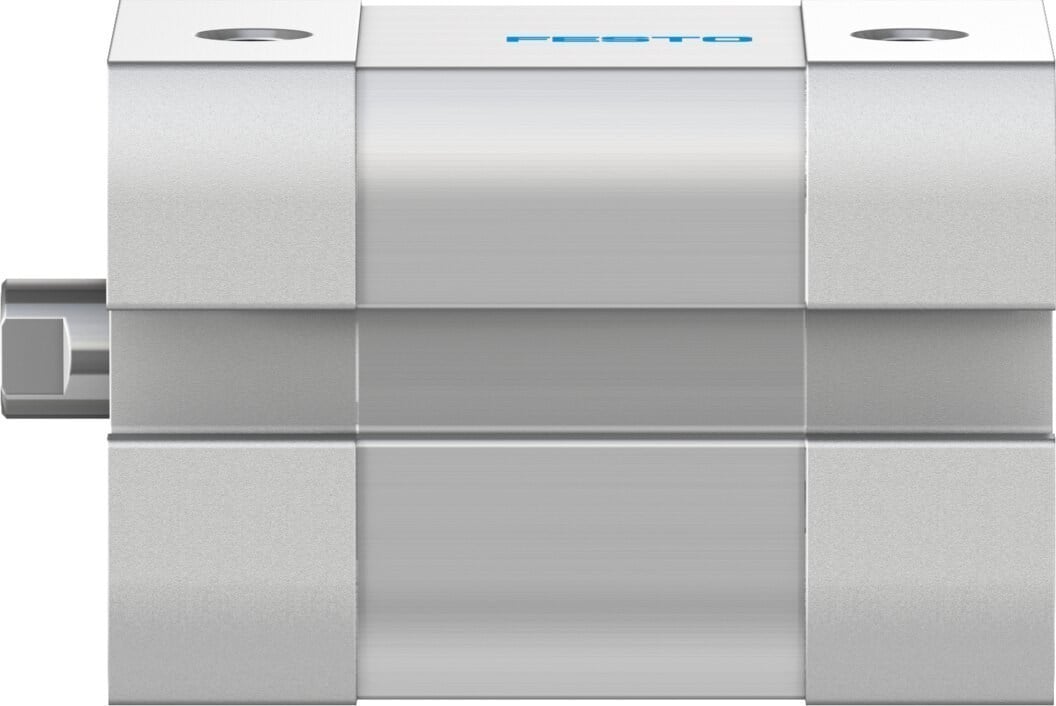

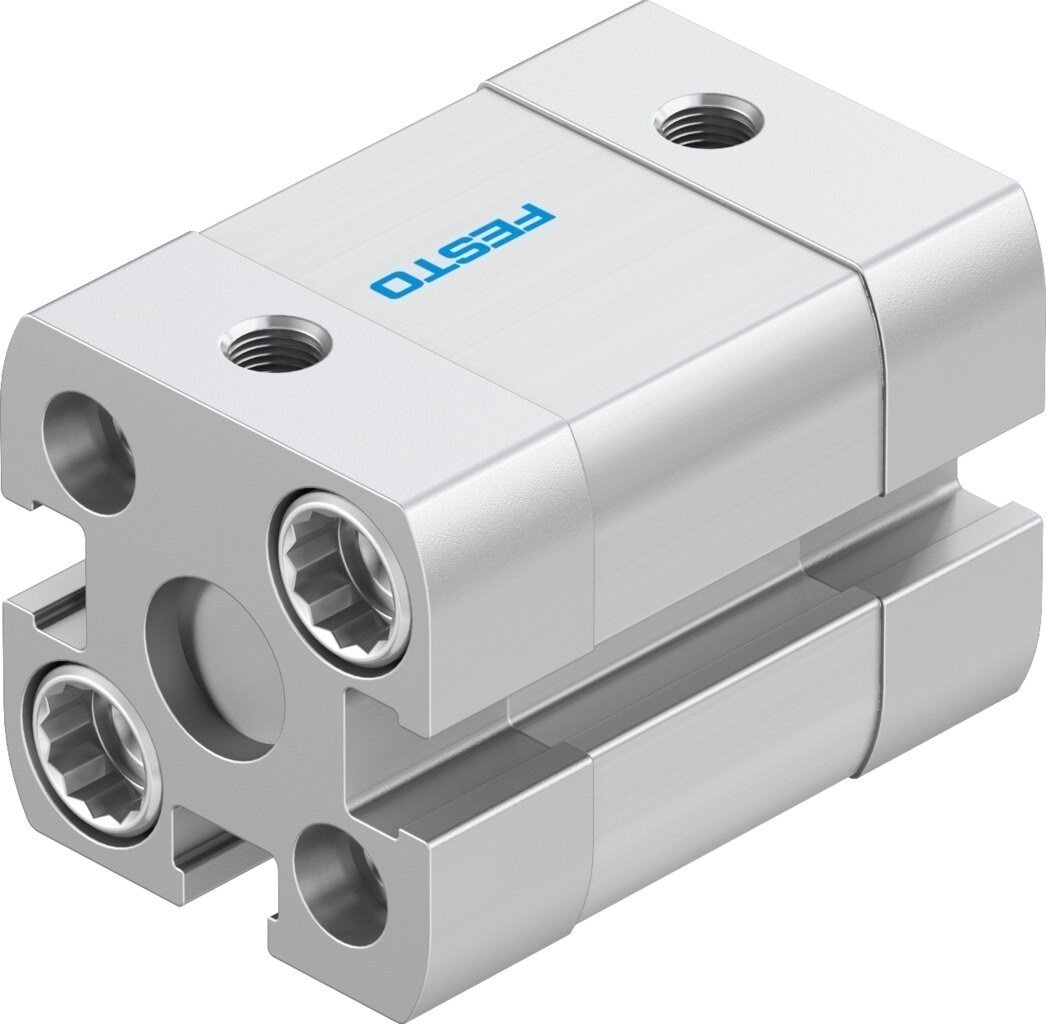

Festo 536214 ADN-12-20-I-P-A Kompakt Silindir

Festo 536214 ADN-12-20-I-P-A, kompakt yapısı ve çift etkili çalışma prensibiyle pnömatik otomasyon uygulamalarında kullanılan bir kompakt silindirdir. Ürün 12 mm piston çapına ve 20 mm strok uzunluğuna sahiptir. ISO 21287 standardını temel alan ADN serisi kompakt silindirler, sınırlı montaj alanlarında pnömatik doğrusal hareket uygulamaları için tasarlanmıştır.

Festo 536214 kompakt silindir; konum algılama için yaklaşım sensörlerine uygun yapısı, esnek sönümleme elemanları ve farklı montaj seçenekleriyle endüstriyel otomasyon sistemlerinde kullanılabilir.

Festo 536214 Kompakt Silindir Özellikleri

ADN-12-20-I-P-A modeli çift etkili çalışma prensibine sahiptir. Basınçlı hava ile pistonun ileri ve geri hareketi kontrol edilebilir. 20 mm strok uzunluğu ve 12 mm piston çapı, kompakt hareket gerektiren pnömatik uygulamalar için uygun bir çözüm sunar.

• Ürün numarası: 536214
• Ürün tipi: ADN-12-20-I-P-A
• Silindir serisi: ADN
• Piston çapı: 12 mm
• Strok: 20 mm
• Çalışma şekli: Çift etkili
• Çalışma basıncı: 1–10 bar
• Pnömatik bağlantı: M5
• Piston kolu dişi: M3
• Piston kolu ucu: İç diş
• Standart: ISO 21287
• Sönümleme: Her iki tarafta esnek sönümleme halkaları/plakaları
• Konum algılama: Yaklaşım sensörü için uygun
• Çalışma ortamı: Basınçlı hava
• Ortam sıcaklığı: -20 °C ile +80 °C
• Korozyon dayanım sınıfı: KBK 2
• LABS uygunluğu: VDMA24364-B1/B2-L
• RoHS uyumlu

Festo ADN-12-20-I-P-A Pnömatik Silindir

Festo ADN-12-20-I-P-A, küçük montaj alanlarında doğrusal hareket oluşturmak için kullanılabilen kompakt bir pnömatik silindirdir. Çift etkili tasarım sayesinde pistonun hem ileri hem de geri hareketi basınçlı hava ile gerçekleştirilir. Ürün, otomasyon sistemlerinde tekrarlanabilir hareketlerin oluşturulmasına yönelik olarak değerlendirilebilir.

Kompakt Tasarım ve Montaj

ADN serisinin kompakt tasarımı, standart pnömatik silindirlere kıyasla daha sınırlı alanlarda kullanım için avantaj sağlar. Festo 536214 modeli farklı montaj seçeneklerini destekler ve ürünün yapısı aksesuarlar ile birlikte çeşitli montaj uygulamalarına uyarlanabilir.

Konum Algılama

Festo 536214 modelinde konum algılama için yaklaşım sensörlerinin kullanılmasına uygun yapı bulunur. Bu özellik, piston hareketinin otomasyon kontrol sistemi tarafından algılanması gereken uygulamalarda kullanılabilir.

Sönümleme Sistemi

Üründe pistonun son konumlarındaki hareketi kontrol etmeye yardımcı olan her iki tarafta esnek sönümleme halkaları ve plakaları bulunur. Bu yapı, son konumlarda oluşabilecek darbe etkisinin azaltılmasına yardımcı olur.

Teknik Özellikler

• Piston çapı: 12 mm
• Strok: 20 mm
• Piston kolu dişi: M3
• Pnömatik bağlantı: M5
• Çalışma basıncı: 1–10 bar
• Çalışma prensibi: Çift etkili
• Sönümleme: Esnek sönümleme halkaları/plakaları, çift taraflı
• Konum algılama: Yaklaşım sensörü
• Çalışma ortamı: ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava
• Ortam sıcaklığı: -20 °C...+80 °C
• Teorik kuvvet, ileri: 68 N (6 bar)
• Teorik kuvvet, geri: 51 N (6 bar)
• Ürün ağırlığı: 87 g
• Standart: ISO 21287
• RoHS: Uyumlu

Festo 536214 Kullanım Alanları

Festo ADN-12-20-I-P-A kompakt silindir; makine otomasyonu, üretim hatları, pnömatik kontrol sistemleri, montaj makineleri, endüstriyel otomasyon ve doğrusal hareket gerektiren çeşitli uygulamalarda kullanılabilir.

• Endüstriyel otomasyon
• Pnömatik otomasyon sistemleri
• Makine ve üretim hatları
• Montaj sistemleri
• Doğrusal hareket uygulamaları
• Makine otomasyonu
• Robotik ve hareket kontrol uygulamaları

Festo 536214 ADN-12-20-I-P-A Endustrio.com'da

Festo 536214 ADN-12-20-I-P-A kompakt silindir, 12 mm piston çapı ve 20 mm strok uzunluğu ile kompakt pnömatik hareket uygulamaları için tercih edilebilir. Ürünün teknik özelliklerini ve uygulamanıza uygunluğunu Endustrio.com üzerinden inceleyebilirsiniz.
