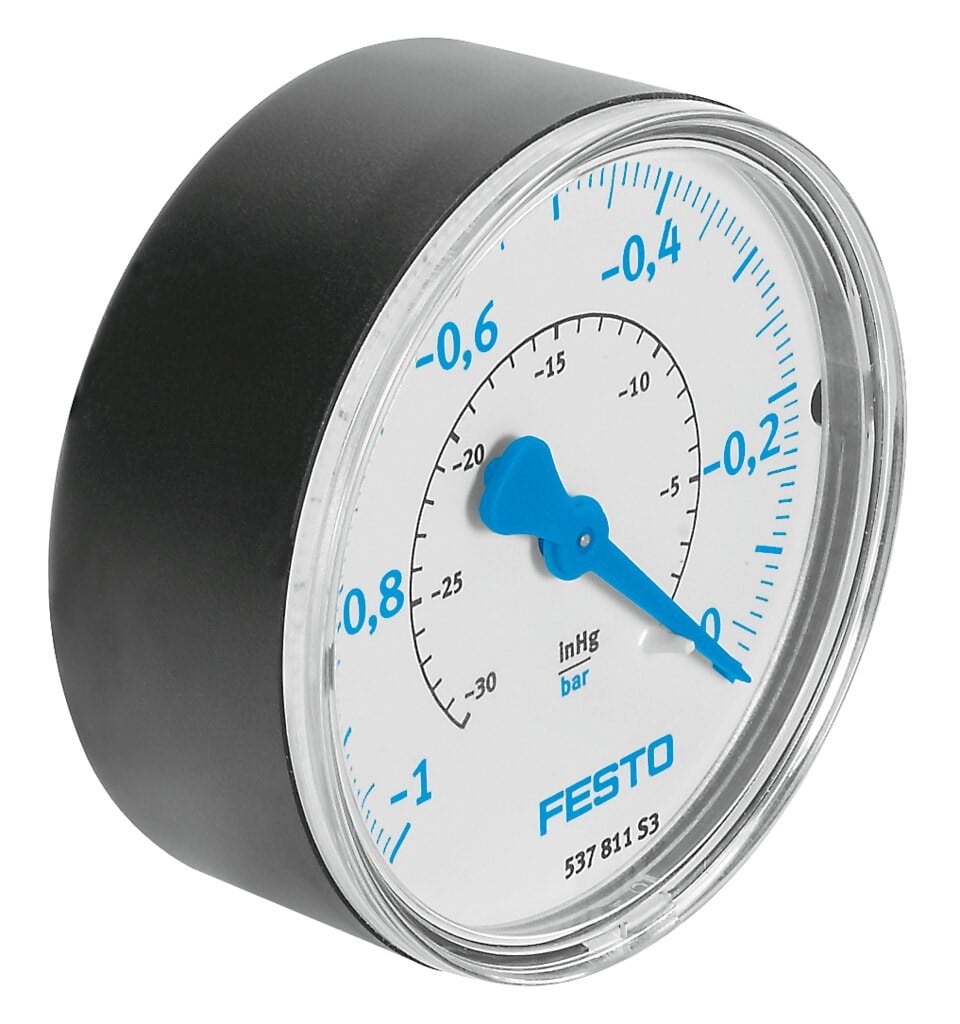

Festo 537810 VAM-40-V1/0-R1/8-EN Vakum Manometresi
Festo 537810 VAM-40-V1/0-R1/8-EN, pnömatik ve vakum sistemlerinde negatif basıncın analog olarak izlenmesi için kullanılan bir vakum manometresidir. 40 mm nominal gösterge boyutuna sahip ürün, -1...0 bar ölçüm aralığı ve R1/8 pnömatik bağlantısı ile farklı vakum uygulamalarına entegre edilebilir.
Festo VAM serisi vakum manometresi, Bourdon tüplü manometre tasarımına sahiptir. Arka tarafta merkezlenmiş bağlantı konumu ve vidalı montaj yapısı sayesinde uygun pnömatik devrelere doğrudan bağlanabilir.
Festo 537810 Teknik Özellikleri
| Özellik |
Değer |
| Marka |
Festo |
| Ürün Numarası |
537810 |
| Model |
VAM-40-V1/0-R1/8-EN |
| Ürün Tipi |
Vakum Manometresi |
| Nominal Gösterge Boyutu |
40 mm |
| Tasarım |
Bourdon tüplü manometre |
| Gösterge Aralığı |
-1...0 bar |
| Alternatif Gösterge Aralığı |
-30...0 inHg |
| Ölçek |
Çift ölçek: bar / inHg / psi |
| Çalışma Basıncı |
-1...0 bar |
| Bağlantı Konumu |
Arka tarafı merkezli |
| Pnömatik Bağlantı |
R1/8 |
| Montaj Türü |
Vidalı |
| Montaj Konumu |
Herhangi bir konum |
| Ölçüm Doğruluğu Sınıfı |
2.5 |
| Ortam Sıcaklığı |
-10...60 °C |
| Akışkan Sıcaklığı |
-20...60 °C |
| Ürün Ağırlığı |
63 g |
| İşletim Ortamı |
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| Korozyon Direnci Sınıfı |
KBK 0 |
| LABS Uygunluğu |
VDMA24364-B1/B2-L |
| Gövde Malzemesi |
ABS |
| Vida Dişli Muylu Malzemesi |
Pirinç |
Festo VAM-40 Vakum Manometresi
Festo 537810, vakum devrelerinde negatif basınç seviyesinin görsel olarak takip edilmesini sağlayan analog bir vakum manometresidir. Ürün -1...0 bar ölçüm aralığı ile vakum seviyesinin izlenmesine olanak tanır.
40 mm nominal gösterge boyutuna sahip manometrede bar, inHg ve psi değerlerini içeren çift ölçekli gösterim bulunur. Arka tarafta merkezlenmiş R1/8 bağlantı, pnömatik sistemlere montaj için kullanılır.
Bourdon Tüplü Ölçüm Yapısı
Festo 537810, Bourdon tüplü manometre tasarımına sahiptir. Bu yapı vakum seviyesinin analog olarak takip edilmesini sağlar. Ürün DIN EN 837-1 standardını temel alır ve ölçüm doğruluğu sınıfı 2.5 olarak belirtilmiştir.
Festo 537810 Kullanım Alanları
- Vakum sistemleri
- Pnömatik otomasyon sistemleri
- Vakum devreleri
- Vakumlu taşıma sistemleri
- Vakum tutucular
- Endüstriyel otomasyon
- Makine otomasyonu
- Vakum jeneratörleri
- Üretim ve montaj hatları
- Pnömatik kontrol sistemleri
Festo 537810 Avantajları
- -1...0 bar vakum ölçüm aralığı
- 40 mm nominal gösterge boyutu
- Bourdon tüplü analog ölçüm
- R1/8 pnömatik bağlantı
- Arka tarafta merkezlenmiş bağlantı
- Çift ölçekli gösterim
- Vidalı montaj
- Herhangi bir montaj konumunda kullanım
- 2.5 ölçüm doğruluğu sınıfı
- Kompakt ve 63 g hafif yapı
- VDMA24364-B1/B2-L LABS uygunluğu
ATEX ve Çalışma Koşulları
Festo'nun teknik veri sayfasında ürün için Zone 1, Zone 2, Zone 21 ve Zone 22 ATEX bilgileri yer almakta ve sertifikadaki bilgilerin dikkate alınması gerektiği belirtilmektedir. Tehlikeli alanlarda kullanım öncesinde ilgili sertifika ve uygulama koşulları mutlaka kontrol edilmelidir.
Ürün -10...60 °C ortam sıcaklığında ve -20...60 °C akışkan sıcaklığında kullanılabilir. İşletim ortamı olarak ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava belirtilmiştir.
Festo 537810 Seçim Kriterleri
Vakum manometresi seçilirken ölçüm aralığı, bağlantı ölçüsü, bağlantı konumu, gösterge boyutu, ölçüm doğruluğu ve çalışma sıcaklığı dikkate alınmalıdır. Festo 537810 için -1...0 bar ölçüm aralığı ve R1/8 bağlantı standardı sistem gereksinimleriyle uyumlu olmalıdır.
Teknik Bilgiler
Marka: Festo
Ürün Numarası: 537810
Model: VAM-40-V1/0-R1/8-EN
Ürün Tipi: Vakum Manometresi
Nominal Boyut: 40 mm
Gösterge Aralığı: -1...0 bar
Bağlantı: R1/8
Bağlantı Konumu: Arka tarafı merkezli
Montaj: Vidalı
Ölçüm Doğruluğu: Sınıf 2.5
Ortam Sıcaklığı: -10...60 °C
Akışkan Sıcaklığı: -20...60 °C
Ağırlık: 63 g
Gövde: ABS
Bağlantı Malzemesi: Pirinç
