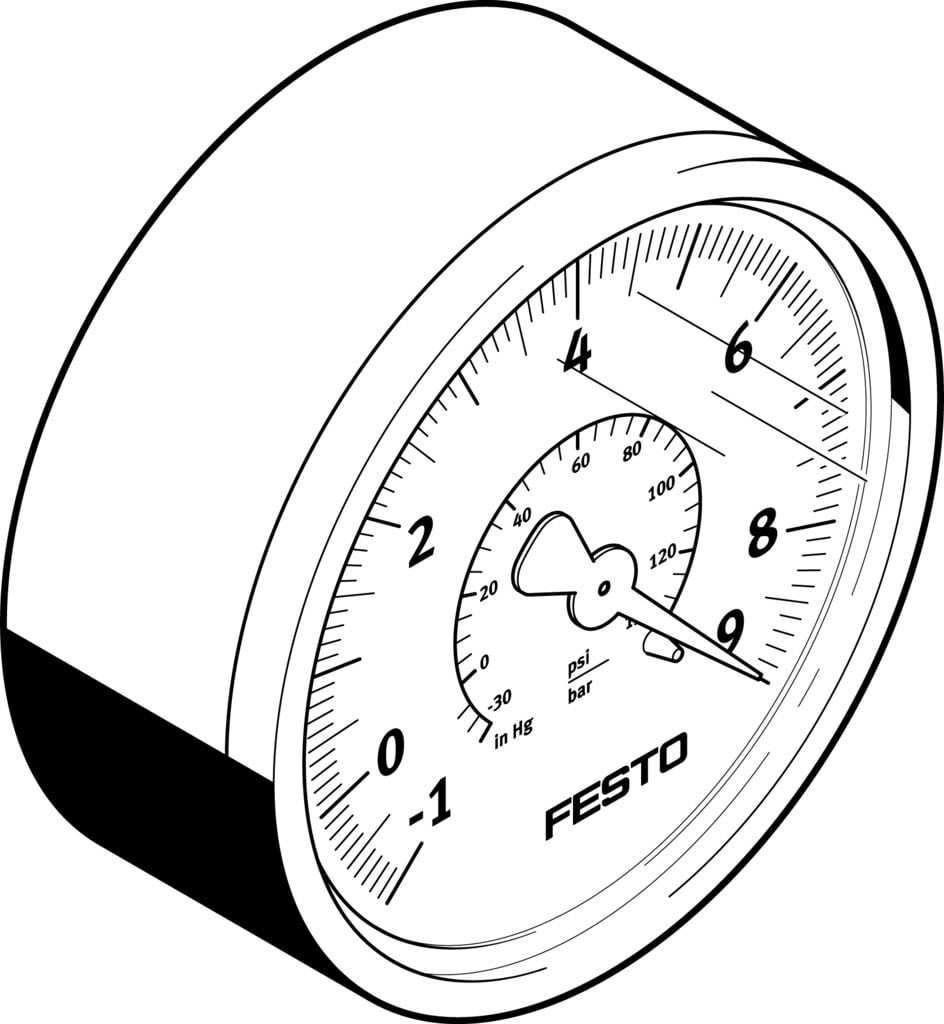

Festo 537814 VAM-63-V1/9-R1/4-EN Vakum Manometresi

Festo 537814 VAM-63-V1/9-R1/4-EN, pnömatik ve endüstriyel sistemlerde basınç ve vakum seviyelerinin analog olarak izlenmesi için kullanılan vakum manometresidir. 63 mm nominal manometre boyutuna sahip ürün, -1 bar ile 9 bar arasındaki değerleri gösterebilir.

Ürün, Bourdon tüplü manometre tasarımına, arka tarafta merkezlenmiş bağlantıya ve R1/4 pnömatik bağlantıya sahiptir. Çift ölçekli gösterim sayesinde değerler bar ve psi/inHg ölçekleri üzerinden takip edilebilir.

Festo 537814 Teknik Özellikleri

Festo 537814 Vakum Manometresi

Festo 537814, vakum ve basınç değerlerinin mekanik olarak izlenmesini sağlayan analog bir ölçüm cihazıdır. -1...9 bar aralığı sayesinde yalnızca vakum bölgesinin değil, pozitif basınç değerlerinin de aynı gösterge üzerinden takip edilmesine olanak tanır.

63 mm nominal gösterge boyutu ve arka tarafta merkezlenmiş R1/4 bağlantı yapısı, ürünün pnömatik ekipmanlara ve endüstriyel basınç devrelerine entegre edilmesini kolaylaştırır.

Çift Ölçekli Gösterge

Festo VAM-63-V1/9-R1/4-EN, çift ölçekli göstergeye sahiptir. Dış ölçekte bar, iç ölçekte ise inHg ve psi değerleri bulunur. Böylece farklı basınç birimleriyle çalışan uygulamalarda ölçüm değerlerinin doğrudan okunması sağlanır.

Bourdon Tüplü Ölçüm Sistemi

Ürünün Bourdon tüplü mekanik tasarımı, pnömatik sistemlerde basınç değişimlerinin analog olarak göstergede izlenmesini sağlar. Festo teknik verilerine göre ürün DIN EN 837-1 standardına dayalıdır ve ölçüm doğruluğu sınıfı 2.5'tir.

Festo 537814 Kullanım Alanları

• Pnömatik otomasyon sistemleri
• Vakum sistemleri
• Basınçlı hava sistemleri
• Endüstriyel otomasyon
• Makine ve üretim hatları
• Vakum devreleri
• Pnömatik kontrol sistemleri
• Vakumlu taşıma sistemleri
• Endüstriyel basınç izleme uygulamaları
• Tehlikeli alanlara yönelik uygun uygulamalar

ATEX ve Tehlikeli Alan Uygulamaları

Festo teknik veri sayfasında 537814 için Zone 1, Zone 2, Zone 21 ve Zone 22 ATEX bilgileri belirtilmektedir. Tehlikeli alan uygulamalarında ürünün sertifikasında belirtilen şartlar ve ilgili sistemin koruma gereksinimleri mutlaka kontrol edilmelidir.

Çalışma Koşulları

Festo 537814 için ortam sıcaklığı -10...60 °C, akışkan sıcaklığı ise -20...60 °C olarak belirtilmiştir. Ürün ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava ile kullanılabilir.

Yağlı işletim mümkündür. Yağlı işletim tercih edildiğinde sistemin sonraki çalışma sürecinde de yağlı işletim koşullarının devam ettirilmesi gerekir.

Festo 537814 Seçim Kriterleri

Vakum manometresi seçiminde ölçüm aralığı, bağlantı ölçüsü, nominal gösterge boyutu, bağlantı konumu, montaj tipi, doğruluk sınıfı ve çalışma sıcaklığı gibi teknik özellikler dikkate alınmalıdır.

Festo 537814 için özellikle -1...9 bar ölçüm aralığı, 63 mm nominal boyut ve R1/4 pnömatik bağlantı değerlerinin mevcut sistem ile uyumlu olması gerekir.

Teknik Bilgiler

Marka: Festo
Ürün Numarası: 537814
Model: VAM-63-V1/9-R1/4-EN
Ürün Tipi: Vakum Manometresi
Nominal Boyut: 63 mm
Gösterge Aralığı: -1...9 bar
Çalışma Basıncı: -1...9 bar
Ölçek: Çift ölçek
Bağlantı: R1/4
Bağlantı Konumu: Arka tarafı merkezli
Montaj: Vidalanabilir
Standart: DIN EN 837-1
Doğruluk Sınıfı: 2.5
Ortam Sıcaklığı: -10...60 °C
Akışkan Sıcaklığı: -20...60 °C
Ağırlık: 83 g
LABS Uygunluğu: VDMA24364-B1/B2-L
ATEX Bölgeleri: Zone 1, Zone 2, Zone 21, Zone 22
