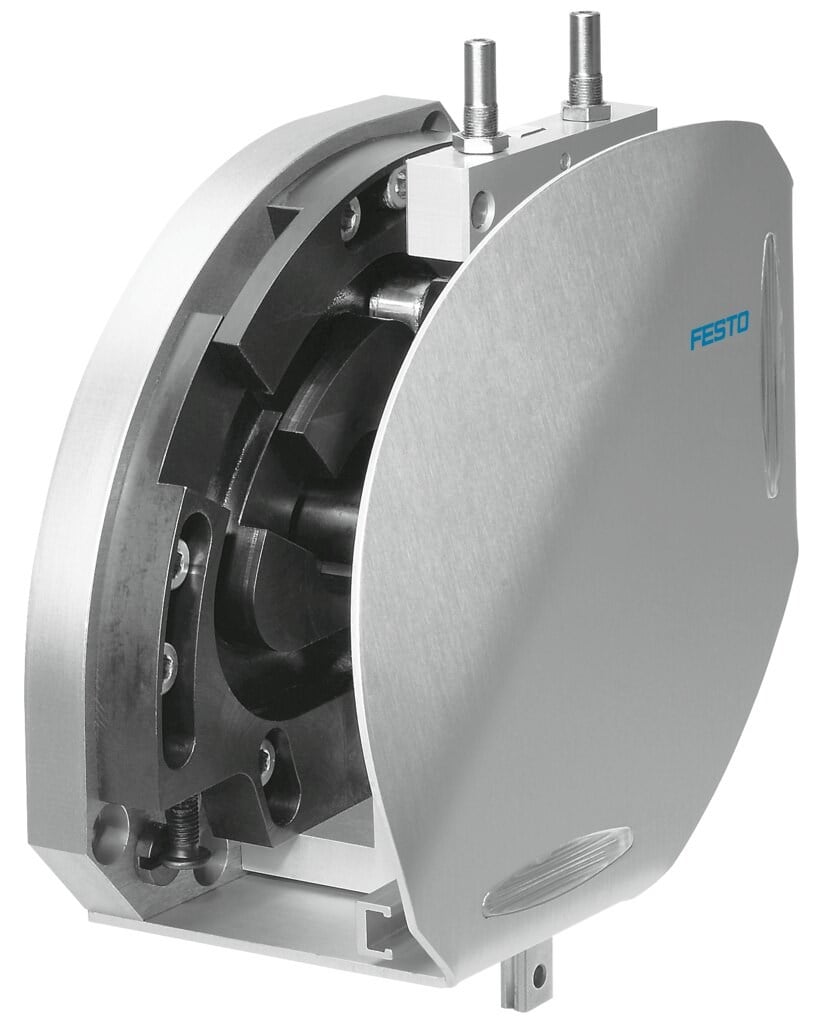

Festo 540223 HSW-10-AP-SD Pnömatik Handling Modülü

Festo 540223 HSW-10-AP-SD, hızlı ve hassas parça taşıma ve otomasyon uygulamaları için geliştirilmiş pnömatik handling modülüdür. Lineer kılavuz ve döner yataklama yapısına sahip olan ürün, yarı döner tahrik ve zorunlu yönlendirilmiş hareket sıralaması ile kompakt handling operasyonları için tasarlanmıştır.

Festo HSW-10-AP-SD Handling Modülü Özellikleri

• Ürün numarası: 540223
• Model: HSW-10-AP-SD
• Ürün tipi: Handling modülü
• Boyut: 10
• Çalışma stroku: 9–15 mm
• 90° dönme açısında maksimum lineer strok: 90/90 mm
• Z stroku: 80–100 mm
• Minimum çevrim süresi: 0.6 s
• Son konumlarda tekrarlama hassasiyeti: ±0.02 mm
• Maksimum etkili yük: 0.5 kg
• Çalışma basıncı: 4–8 bar
• Y yönünde maksimum proses kuvveti: 30 N
• 6 bar basınçta teorik kuvvet: 30 N
• Ortam sıcaklığı: 0–60 °C
• Ürün ağırlığı: 1350 g

Hareket ve Mekanik Yapı

Festo 540223 HSW-10-AP-SD, lineer kılavuz ve döner yataklama kombinasyonuna sahip kompakt bir mekanik yapıya sahiptir. Yarı döner tahrik ve zorunlu yönlendirilmiş hareket sıralaması, handling operasyonlarında kontrollü ve tekrarlanabilir hareket sağlar.

• Lineer kılavuz ve döner yataklama
• Yarı döner tahrik
• Zorunlu yönlendirilmiş hareket sıralaması
• Her yönde montaj imkanı
• Yaklaşım sensörü ile konum algılama
• Her iki tarafta yumuşak karakteristik eğrili darbe emici

Pnömatik Çalışma

HSW-10-AP-SD basınçlı hava ile çalışan pnömatik bir handling modülüdür. Ürün 4–8 bar çalışma basıncı aralığında kullanılabilir ve ISO 8573-1:2010 [7:-:-] standardına uygun basınçlı hava ile çalışacak şekilde tasarlanmıştır.

• Çalışma basıncı: 4–8 bar
• İşletim ortamı: ISO 8573-1:2010 [7:-:-] standardına uygun basınçlı hava
• Minimum çevrim süresi: 0.6 s
• Teorik kuvvet: 30 N / 6 bar
• Pnömatik bağlantı: M3
• Yağlı çalışma mümkündür; bu durumda yağlı çalışmanın devam ettirilmesi gerekir.

Hassasiyet ve Yük Kapasitesi

Festo 540223, son konumlarda ±0.02 mm tekrarlama hassasiyeti sunar. Maksimum etkili yük 0.5 kg olup Y yönündeki maksimum proses kuvveti 30 N'dur. Kompakt yapısı ve kısa çevrim süresi, hızlı parça taşıma uygulamalarında verimli bir çözüm sağlar.

• Tekrarlama hassasiyeti: ±0.02 mm
• Maksimum etkili yük: 0.5 kg
• Y yönünde maksimum proses kuvveti: 30 N
• Maksimum Mx momenti: 0.6 Nm
• Maksimum My momenti: 0.6 Nm
• Maksimum Mz momenti: 0.6 Nm

Malzeme ve Montaj

• Montaj: Geçiş deliği ve merkezleme manşonu ile
• Stoper malzemesi: Yüksek alaşımlı çelik
• Kapak malzemesi: Eloksallı dövme alüminyum alaşımı
• Yay basınç parçası: Yüksek alaşımlı çelik
• Taban plakası: Eloksallı dövme alüminyum alaşımı
• LABS uygunluğu: VDMA24364-B2-L

Teknik Veriler

GTİP Bilgileri

GTİP: 8479.89.97.90.19

Barkod Bilgileri

Barkod / EAN: 540223

Festo 540223 HSW-10-AP-SD Kullanım Alanları

Festo HSW-10-AP-SD handling modülü; otomatik parça taşıma, pick & place, besleme, yükleme, boşaltma ve kompakt makine otomasyonu uygulamalarında kullanılabilir. Kısa çevrim süresi, hassas son konum tekrarı ve pnömatik çalışma yapısı sayesinde otomasyon sistemlerine entegre edilebilir.
