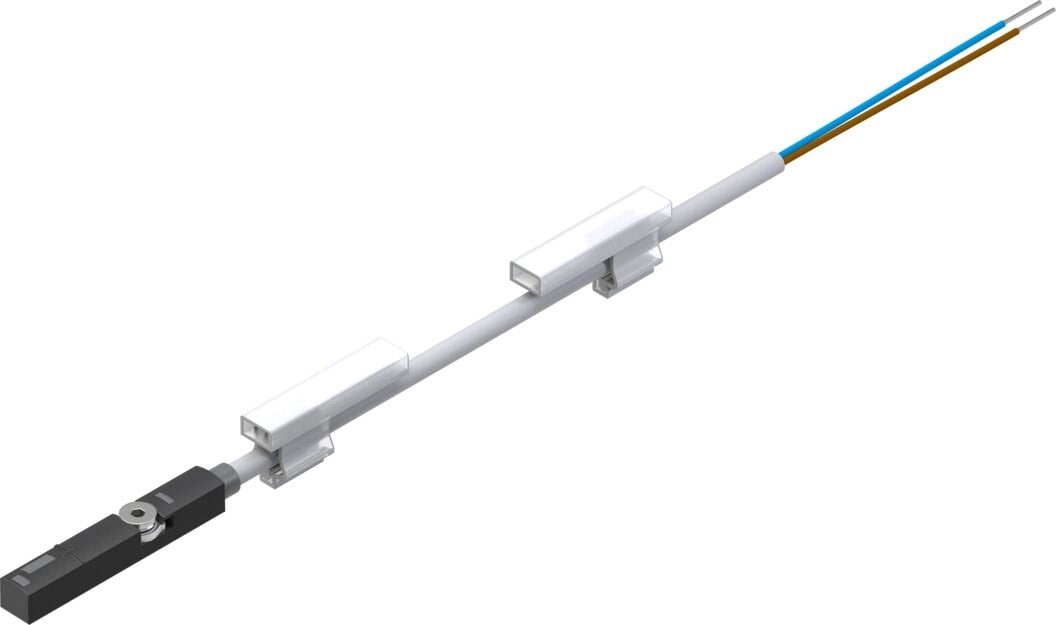

Festo 543872 SME-8M-ZS-24V-K-2,5-OE Yaklaşım Sensörü Silindir Sensörü

Festo SME-8M-ZS-24V-K-2,5-OE Manyetik Reed Silindir Sensörü

Festo 543872 SME-8M-ZS-24V-K-2,5-OE, T-slotlu pnömatik silindirlerde piston konumunu algılamak için kullanılan manyetik Reed prensipli bir yaklaşım sensörüdür. İki telli yapıya sahip sensör, normalde açık kontak çıkışı ile pistonun belirlenen konuma ulaşıp ulaşmadığının kontrol edilmesini sağlar.

Sensör üstten silindir slotuna monte edilir ve kablolu bağlantı yapısına sahiptir. 24 V nominal çalışma gerilimi için tasarlanan ürün, 5-30 V AC/DC çalışma aralığında kullanılabilir. 2,5 metre kablo uzunluğu ve açık uçlu bağlantısı sayesinde çeşitli otomasyon kontrol sistemlerine bağlanabilir.

Festo 543872 Teknik Özellikleri

• Marka: Festo
• Ürün Numarası: 543872
• Model: SME-8M-ZS-24V-K-2,5-OE
• Ürün Tipi: Yaklaşım sensörü / silindir sensörü
• Ölçüm Prensibi: Manyetik Reed
• Anahtarlama Elemanı: Normalde açık kontak
• Anahtarlama Çıkışı: Bipolar, kontak tabanlı
• Nominal Çalışma Gerilimi: 24 V
• AC Çalışma Gerilimi: 5-30 V
• DC Çalışma Gerilimi: 5-30 V
• Maksimum Çıkış Akımı: 80 mA
• Maksimum Anahtarlama Gücü AC: 2,4 VA
• Maksimum Anahtarlama Gücü DC: 2,4 W
• Gerilim Düşümü: 4,8 V
• Elektrik Bağlantısı: Kablo
• Bağlantı Teknolojisi: Açık uç
• Kablo Damar Sayısı: 2
• Kablo Uzunluğu: 2,5 m
• Kablo Çıkış Yönü: Uzunlamasına
• Kablo Kılıf Malzemesi: TPE-U (PUR)
• Kablo Özelliği: Standart / enerji zincirlerine uygun
• Gösterge: Sarı LED anahtarlama durum göstergesi
• Koruma Sınıfı: IP65 / IP68
• Çalışma Sıcaklığı: -40 °C ... +70 °C
• Esnek Kablo Döşeme Sıcaklığı: -5 °C ... +70 °C
• Özel Özellik: Yağa dayanıklı
• RoHS: Uyumlu
• Montaj: T-slotlu silindirler için, üstten montaj

T-Slotlu Silindirler İçin Sensör

Festo SME-8M-ZS-24V-K-2,5-OE, özellikle T-slotlu pnömatik silindirler için tasarlanmıştır. Sensör silindir profilindeki uygun slota üstten yerleştirilerek monte edilir. Kompakt tasarımı sayesinde silindir profilinin dışına taşmadan kullanılabilir.

Montajın üstten yapılabilmesi, sensörün pnömatik silindir üzerine kolay şekilde konumlandırılmasını sağlar. Sabitleme işlemi vidalı bağlantı ile gerçekleştirilir.

Manyetik Reed Çalışma Prensibi

Sensör, pnömatik silindir pistonunda bulunan mıknatısın oluşturduğu manyetik alanı algılar. Piston sensörün algılama alanına geldiğinde Reed kontak anahtarlanır ve elektriksel sinyal oluşur. Böylece piston konumu otomasyon sisteminde izlenebilir.

Normalde açık kontak yapısı sayesinde sensör, pistonun belirlenen konuma ulaşmasını algılamak için kullanılabilir. Bu özellik özellikle strok sonu algılama ve pozisyon kontrol uygulamalarında önemlidir.

2 Telli ve 2,5 Metre Kablolu Bağlantı

Festo 543872, 2 telli elektrik bağlantısına ve 2,5 metre kablo uzunluğuna sahiptir. Kablo ucu açık bağlantı şeklindedir. Bu yapı sensörün uygun kontrol devrelerine ve otomasyon ekipmanlarına bağlanmasını kolaylaştırır.

Kablo TPE-U (PUR) kılıfa sahiptir ve Festo tarafından standart kullanım ile enerji zincirlerine uygun olarak belirtilmektedir. Festo test koşullarında enerji zinciri uygulamaları için 75 mm bükülme yarıçapında 5 milyonun üzerinde çevrim belirtilmiştir.

LED Anahtarlama Göstergesi

Sensörde bulunan sarı LED, anahtarlama durumunun görsel olarak takip edilmesini sağlar. Montaj ve devreye alma sırasında piston hareketinin sensör tarafından doğru şekilde algılanıp algılanmadığı kolayca kontrol edilebilir.

Yağa Dayanıklı ve IP65 / IP68 Korumalı

Festo 543872, yağa dayanıklı olarak tasarlanmıştır. IP65 ve IP68 koruma sınıfı sayesinde endüstriyel otomasyon ortamlarında toz ve suya karşı koruma gerektiren uygulamalarda kullanılabilir.

Ürün ayrıca Festo tarafından RoHS uyumlu olarak belirtilmekte ve RCM ile cULus Listed (OL) uygunluk işaretlerine sahiptir.

Festo 543872 Kullanım Alanları

• Pnömatik silindirlerde piston konum algılama
• Strok sonu algılama
• T-slotlu silindir uygulamaları
• Endüstriyel otomasyon sistemleri
• PLC kontrollü makineler
• Makine otomasyonu
• Üretim hatları
• Montaj makineleri
• Robotik ve pnömatik sistemler
• Otomatik kontrol uygulamaları

Festo 543872 SME-8M-ZS-24V-K-2,5-OE Satın Al

Festo 543872 SME-8M-ZS-24V-K-2,5-OE, T-slotlu pnömatik silindirlerde piston konum algılama amacıyla kullanılan 2 telli manyetik Reed silindir sensörüdür. 5-30 V AC/DC çalışma aralığı, 2,5 metre kablosu, açık uçlu bağlantısı, sarı LED göstergesi ve IP65/IP68 koruma sınıfı ile endüstriyel otomasyon uygulamalarında kullanılabilir.
