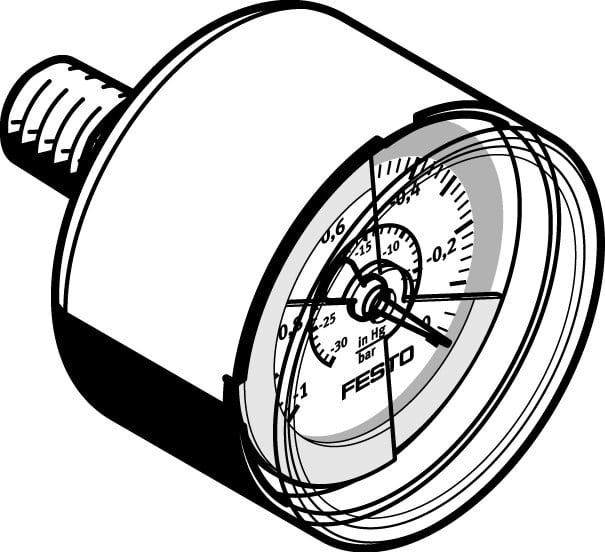

Festo 547842 VAM-40-V1/0-R1/8-E-RG Vakum Manometresi
Festo 547842 VAM-40-V1/0-R1/8-E-RG, pnömatik ve endüstriyel vakum sistemlerinde negatif basıncın analog olarak izlenmesi için kullanılan bir vakum manometresidir. Ürün, -1...0 bar ölçüm aralığına ve 40 mm nominal manometre boyutuna sahiptir.
Festo 547842 vakum manometresi, Bourdon tüplü manometre tasarımına sahip olup arka tarafta merkezlenmiş bağlantı yapısı ile pnömatik sistemlere bağlanır. R1/8 pnömatik bağlantısı ve vidalanabilir montaj tipi sayesinde çeşitli vakum ve pnömatik uygulamalarda kullanılabilir.
Festo 547842 Teknik Özellikleri
| Özellik |
Değer |
| Marka |
Festo |
| Ürün Numarası |
547842 |
| Model |
VAM-40-V1/0-R1/8-E-RG |
| Ürün Tipi |
Vakum Manometresi |
| Nominal Manometre Boyutu |
40 mm |
| Tasarım |
Bourdon tüplü manometre |
| Gösterge Aralığı |
-1...0 bar |
| Çalışma Basıncı |
-1...0 bar |
| Ölçek |
Tekli ölçek |
| Bağlantı Konumu |
Arka tarafı merkezli |
| Pnömatik Bağlantı |
R1/8 |
| Montaj Türü |
Vidalanabilir |
| Montaj Konumu |
Herhangi bir konum |
| Standart |
DIN EN 837-1 |
| Ölçüm Doğruluğu Sınıfı |
2.5 |
| Ortam Sıcaklığı |
-10...60 °C |
| Akışkan Sıcaklığı |
-20...60 °C |
| Ürün Ağırlığı |
65 g |
| İşletim Ortamı |
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| Korozyon Direnci Sınıfı |
KBK 0 |
| LABS Uygunluğu |
VDMA24364-B1/B2-L |
| Sürekli Yük Faktörü |
0.75 |
| Dalgalı Yük Faktörü |
0.66 |
| Bağlantı Malzemesi |
Pirinç |
| Gövde Malzemesi |
ABS |
| Segment Malzemesi |
PS |
Festo 547842 Vakum Manometresi
Festo 547842, vakum devrelerindeki negatif basıncın doğrudan ve analog olarak okunmasını sağlayan kompakt bir vakum manometresidir. -1...0 bar ölçüm aralığı, vakum seviyesinin pnömatik sistem içerisinde görsel olarak takip edilmesine olanak sağlar.
40 mm nominal gösterge boyutu sayesinde kompakt makine ve pnömatik sistemlerde kullanılabilir. Arka tarafta merkezlenmiş bağlantı ve R1/8 dişli pnömatik bağlantı, ürünü uygun bağlantı elemanlarıyla vakum devresine entegre etmeye olanak tanır.
Bourdon Tüplü Ölçüm Sistemi
Festo 547842, Bourdon tüplü manometre yapısına sahiptir. Ürün DIN EN 837-1 standardına dayalı olarak tasarlanmış ve ölçüm doğruluğu sınıfı 2.5 olarak belirtilmiştir.
Festo 547842 Kullanım Alanları
- Vakum sistemleri
- Pnömatik otomasyon sistemleri
- Endüstriyel vakum devreleri
- Vakumlu taşıma sistemleri
- Vakum tutucular
- Vakum jeneratörleri
- Makine otomasyonu
- Üretim ve montaj hatları
- Pnömatik kontrol sistemleri
- Endüstriyel otomasyon uygulamaları
Festo 547842 Avantajları
- -1...0 bar vakum ölçüm aralığı
- 40 mm nominal gösterge boyutu
- Bourdon tüplü analog ölçüm sistemi
- R1/8 pnömatik bağlantı
- Arka tarafta merkezlenmiş bağlantı
- Tekli ölçekli gösterim
- Vidalanabilir montaj
- Herhangi bir montaj konumunda kullanım
- 2.5 ölçüm doğruluğu sınıfı
- DIN EN 837-1 standardına dayalı tasarım
- VDMA24364-B1/B2-L LABS uygunluğu
- Kompakt 65 g ürün ağırlığı
ATEX ve Tehlikeli Alan Kullanımı
Festo teknik dokümanında ürün için Zone 1, Zone 2, Zone 21 ve Zone 22 ATEX bilgileri belirtilmektedir. Tehlikeli alan uygulamalarında ürünün sertifikasında yer alan koşullar ve kullanım sınırlamaları mutlaka kontrol edilmelidir.
Çalışma Koşulları
Festo 547842 için belirtilen ortam sıcaklığı -10...60 °C, akışkan sıcaklığı ise -20...60 °C aralığındadır. Ürün ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava ile kullanılabilir.
Yağlı işletim mümkündür. Yağlı işletim tercih edildiğinde sistemin sonraki çalışma koşullarında da yağlı işletim gerekliliklerinin korunması gerekir.
Festo 547842 Seçim Kriterleri
Vakum manometresi seçiminde ölçüm aralığı, bağlantı ölçüsü, bağlantı konumu, gösterge boyutu, montaj tipi, ölçüm doğruluğu ve çalışma sıcaklıkları dikkate alınmalıdır.
Festo 547842 için -1...0 bar ölçüm aralığı, 40 mm nominal boyut ve R1/8 pnömatik bağlantının kullanılacağı sistem ile uyumlu olması gerekir.
Teknik Bilgiler
Marka: Festo
Ürün Numarası: 547842
Model: VAM-40-V1/0-R1/8-E-RG
Ürün Tipi: Vakum Manometresi
Nominal Boyut: 40 mm
Gösterge Aralığı: -1...0 bar
Ölçek: Tekli ölçek
Bağlantı: R1/8
Bağlantı Konumu: Arka tarafı merkezli
Montaj: Vidalanabilir
Ölçüm Doğruluğu: Sınıf 2.5
Standart: DIN EN 837-1
Ortam Sıcaklığı: -10...60 °C
Akışkan Sıcaklığı: -20...60 °C
Ağırlık: 65 g
Bağlantı Malzemesi: Pirinç
Gövde: ABS
LABS Uygunluğu: VDMA24364-B1/B2-L
Endustrio.com Festo 547842
Endustrio.com üzerinden Festo 547842 VAM-40-V1/0-R1/8-E-RG vakum manometresini inceleyebilir, teknik özelliklerini değerlendirebilir ve pnömatik vakum sisteminiz için uygunluğunu kontrol edebilirsiniz.
