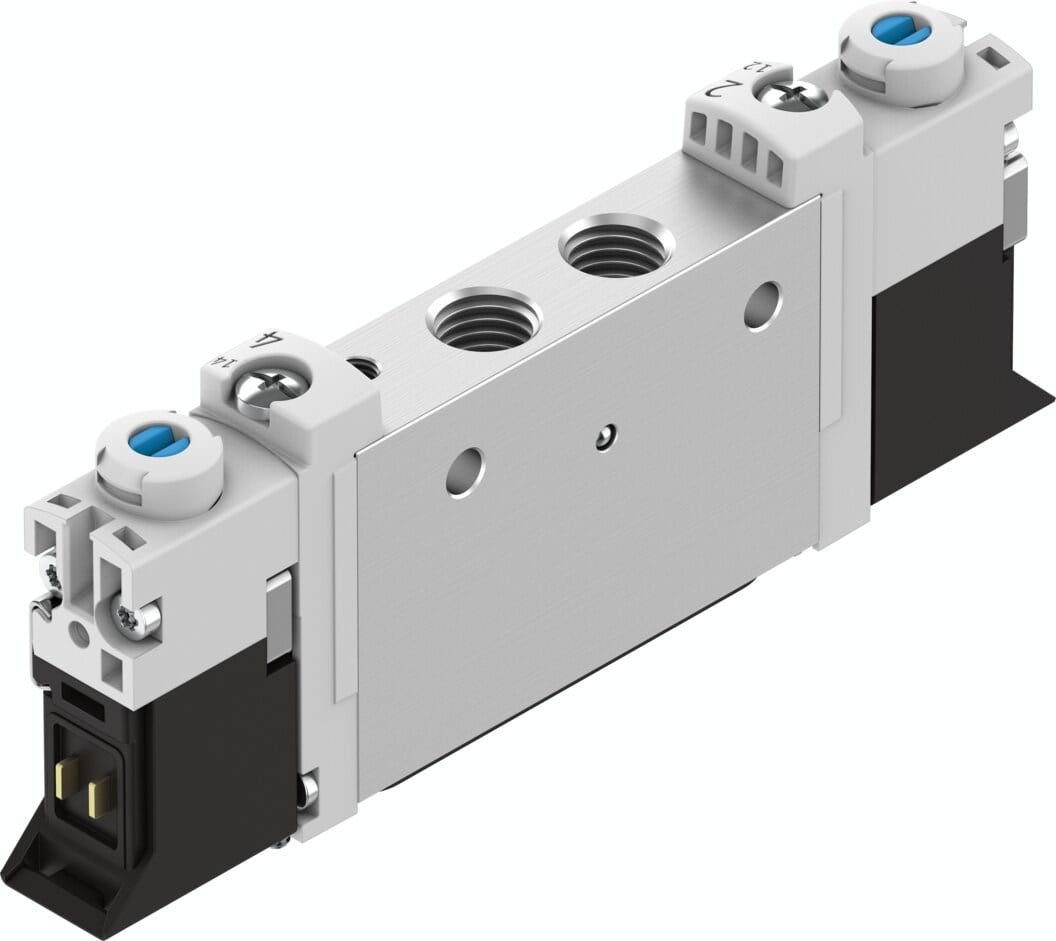

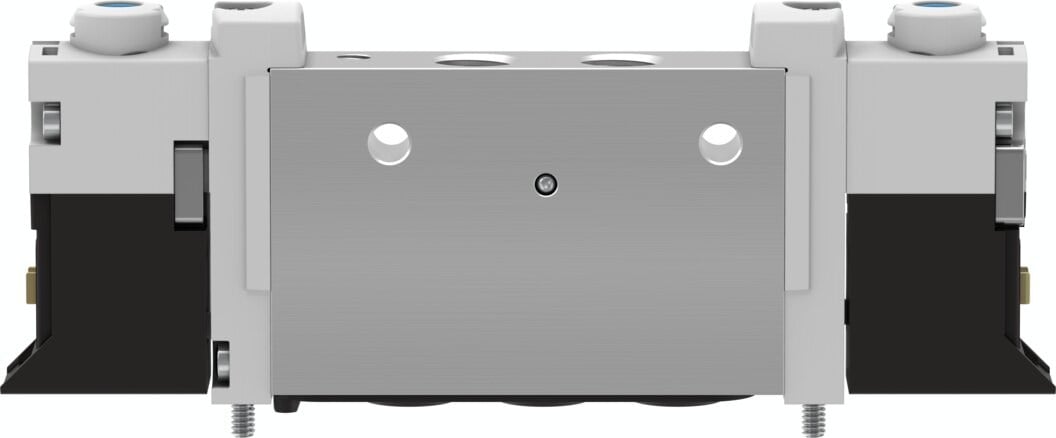

Festo 566475 VUVG-L10-B52-T-M7-1P3 Solenoid Valf

Festo 566475 VUVG-L10-B52-T-M7-1P3, pnömatik otomasyon sistemlerinde basınçlı havanın yönlendirilmesi ve kontrol edilmesi için kullanılan 5/2 yollu, çift bobinli bistabil solenoid valftir. Elektrikli çalıştırma yapısına sahip ürün, 24 V DC çalışma gerilimi ve M7 pnömatik bağlantı ile kompakt pnömatik uygulamalarda kullanılabilir.

Festo VUVG serisinin bu modeli, 10 mm valf boyutuna ve 4 mm nominal genişliğe sahiptir. 340–380 l/dak standart nominal debi aralığı ve 1,5–8 bar çalışma basıncı ile farklı endüstriyel pnömatik kontrol uygulamalarına uygun bir çözüm sunar.

Festo 566475 Solenoid Valf Özellikleri

Festo 566475, 5/2 bistabil valf fonksiyonuna sahiptir. Çift bobinli yapı sayesinde valf, uygulanan elektrik sinyaline göre anahtarlama konumunu değiştirebilir ve sinyal kesildiğinde anahtarlama konumunu koruyabilir. Bu özellik, pnömatik aktüatörlerin ileri ve geri hareketlerinin kontrol edilmesi gereken uygulamalarda avantaj sağlar.

• Ürün numarası: 566475
• Ürün tipi: VUVG-L10-B52-T-M7-1P3
• Ürün grubu: VUVG
• Valf fonksiyonu: 5/2 bistabil
• Bobin yapısı: Çift bobinli
• Çalıştırma türü: Elektrikli
• Valf boyutu: 10 mm
• Nominal genişlik: 4 mm
• Pnömatik bağlantı: M7
• Çalışma gerilimi: 24 V DC
• Standart nominal debi: 340–380 l/dak
• Çalışma basıncı: 1,5–8 bar
• Yapısal tasarım: Piston sürgüsü
• Kontrol türü: Pilot kumandalı
• Pilot hava beslemesi: Dahili
• Montaj konumu: Herhangi bir konum
• Koruma türü: IP40, soket ile IP65
• Çalışma ortamı: Basınçlı hava
• Görev çevrimi: %100

Festo VUVG-L10-B52-T-M7-1P3 5/2 Bistabil Valf

VUVG-L10-B52-T-M7-1P3, iki konumlu ve beş yollu valf fonksiyonuna sahip bistabil bir pnömatik solenoid valftir. Elektriksel kumanda ile basınçlı havanın ilgili çıkışlara yönlendirilmesini sağlar. Özellikle çift etkili pnömatik silindirlerin kontrolünde kullanılabilir.

24 V DC Elektrikli Kumanda

Festo 566475 modeli 24 V DC çalışma gerilimi ile elektriksel olarak kumanda edilir. Çift bobinli bistabil tasarım, valfin anahtarlama konumunu elektrik sinyali kesildikten sonra koruyabilmesine olanak tanır. Bu yapı, otomasyon kontrol sistemlerinde farklı pnömatik hareketlerin yönetilmesi için kullanılabilir.

M7 Pnömatik Bağlantı

Üründe M7 pnömatik çalışma bağlantısı bulunur. Kompakt bağlantı yapısı, VUVG serisinin küçük boyutlu pnömatik kontrol uygulamalarında kullanılmasına yardımcı olur. Valfin nominal genişliği 4 mm olup standart nominal debisi 340–380 l/dak aralığındadır.

Çalışma Basıncı ve Debi

Festo 566475 için belirtilen çalışma basıncı 1,5–8 bar aralığındadır. Ürün, DIN 1343'e göre normalize edilmiş 340–380 l/dak standart nominal debi değerine sahiptir. Bu özellikleri sayesinde farklı pnömatik hareket ve kontrol sistemlerinde değerlendirilebilir.

Manuel Kumanda ve Montaj

Festo VUVG-L10-B52-T-M7-1P3 modelinde manuel kumanda fonksiyonu bulunur. Manuel kumanda yapısı kilitlemeli, basmalı ve üzeri örtülü seçenekleri destekler. Valfin montaj konumu herhangi bir konum olabilir.

Koruma ve Uygunluk

Ürün IP40 koruma sınıfına sahiptir ve uygun soket ile IP65 koruma seviyesine ulaşabilir. Festo teknik dokümanında ürün için CE, UKCA ve RCM işaretleri ile ilgili uygunluk bilgileri belirtilmektedir. Ürün ayrıca AB EMC, düşük gerilim ve RoHS direktifleri kapsamında belirtilen uygunluklara sahiptir.

Teknik Özellikler

• Ürün numarası: 566475
• Model: VUVG-L10-B52-T-M7-1P3
• Valf fonksiyonu: 5/2 bistabil
• Çalıştırma: Elektrikli
• Valf boyutu: 10 mm
• Nominal genişlik: 4 mm
• Nominal debi: 340–380 l/dak
• Pnömatik bağlantı: M7
• Çalışma gerilimi: 24 V DC
• Çalışma basıncı: 1,5–8 bar
• Yapısal tasarım: Piston sürgüsü
• Sızdırmazlık prensibi: Yumuşak
• Kontrol türü: Pilot kumandalı
• Pilot hava beslemesi: Dahili
• Montaj konumu: Herhangi bir konum
• Hava tahliye fonksiyonu: Kısılabilir
• Vakum uygunluğu: Hayır
• Anahtarlama süresi: 8 ms
• Görev çevrimi: %100
• Koruma türü: IP40 / soket ile IP65
• Çalışma ortamı: ISO 8573-1:2010 [7:4:4] standardına uygun basınçlı hava

Festo 566475 Kullanım Alanları

Festo 566475 VUVG-L10-B52-T-M7-1P3 solenoid valf; pnömatik otomasyon, makine otomasyonu, üretim hatları, montaj makineleri, pnömatik silindir kontrolü ve endüstriyel hareket kontrol uygulamalarında kullanılabilir.

• Pnömatik otomasyon sistemleri
• Makine otomasyonu
• Üretim ve montaj hatları
• Çift etkili pnömatik silindir kontrolü
• Endüstriyel hareket kontrolü
• Otomatik makine sistemleri
• Robotik ve otomasyon uygulamaları

Festo 566475 Endustrio.com'da

Festo 566475 VUVG-L10-B52-T-M7-1P3 5/2 bistabil solenoid valf, 24 V DC elektriksel kumanda, M7 pnömatik bağlantı, 1,5–8 bar çalışma basıncı ve 340–380 l/dak nominal debi özellikleriyle pnömatik kontrol uygulamaları için tasarlanmıştır.

Festo solenoid valf ve pnömatik otomasyon ürünlerini Endustrio.com üzerinden inceleyebilirsiniz.
