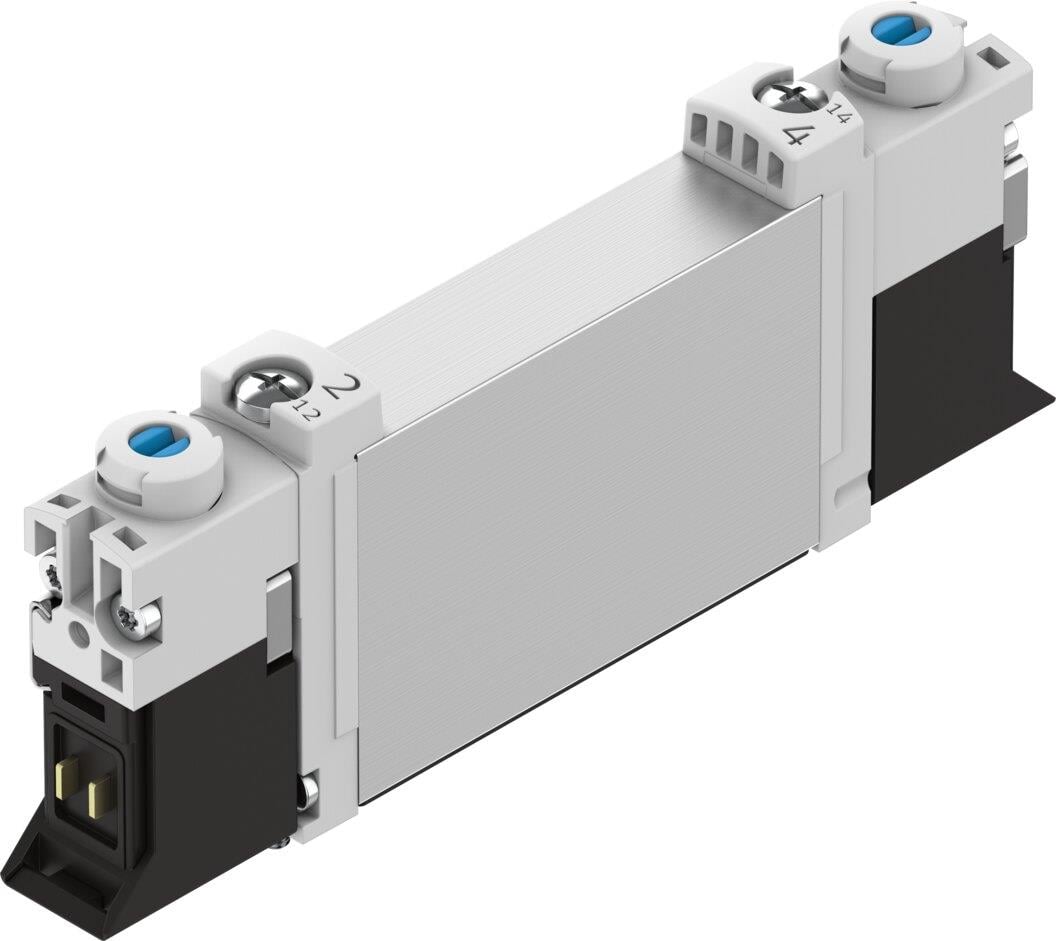

Festo 574366 Selenoid valf VUVG-B10-T32H-MZT-F-1P3 (574366)

Festo 574366 Selenoid valf VUVG-B10-T32H-MZT-F-1P3

Teknik veriler

• Valf fonksiyonu2x3/2 açık/kapalı tek bobinli
• Çalıştırma türüelektrikli
• Valf boyutu10 mm
• Standart nominal debi (DIN 1343'e göre normalleştirilmiş)130 l/dak
• Pnömatik çalışma bağlantısıFlanş
• Çalışma gerilimi24V DC
• Çalışma basıncı-0.09 MPa ... 1 MPa
• Çalışma basıncı-0.9 bar ... 10 bar
• TasarımPiston sürgüsü
• Geri alma türümekanik yay
• RuhsatRCM işareti c UL us - Tanınan (OL)
• Koruma türüIP40 IP65 soketli
• Nominal genişlik1.7 mm
• Hava tahliye fonksiyonukısılabilir
• Sızdırmazlık prensibiyumuşak
• Montaj konumuherhangi bir
• Manuel kumandakilitlemeli basmalı üzeri örtülü
• Kontrol türüpilot kumandalı
• Pilot hava beslemesiharici
• Sembol00992947
• Örtüşmepozitif kapsama
• Kontrol basıncı0.2 MPa ... 0.8 MPa
• Kontrol basıncı2 bar ... 8 bar
• Vakum uygunluğuevet
• Kapama anahtarlama süresi11 ms
• Açma anahtarlama süresi8 ms
• Devreye girme süresi100%
• 0 sinyalinde maks. pozitif test palsı700 µs
• 1 sinyalide maks. negatif test palsı900 µs
• Bobin karakteristik değerleri24 V DC: 1,0 W 24 V DC: düşük akım fazı 0,3 W, yüksek akım fazı 1,0 W
• İzin verilen gerilim dalgalanmaları+/- 10%
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• Ortam ve akışkan sıcaklığının sınırlandırılması-5 - 50 °C tutma akımı azaltımı olmadan
• Şok direnciFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
• Korozyon direnci sınıfı KBK2 - orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 5
• Akışkan sıcaklığı-5 °C ... 60 °C
• Kontrol ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• Ortam sıcaklığı-5 °C ... 60 °C
• Ürün ağırlığı54 g
• Elektrik bağlantısıelektrik bağlantı plakası aracılığıyla
• Montaj türüTerminal şeridina
• Malzeme hakkında notRoHS uyumlu
• Sızdırmazlık elemanları malzemesiHNBR NBR
• Gövde malzemesiDövme alüminyum alaşım
