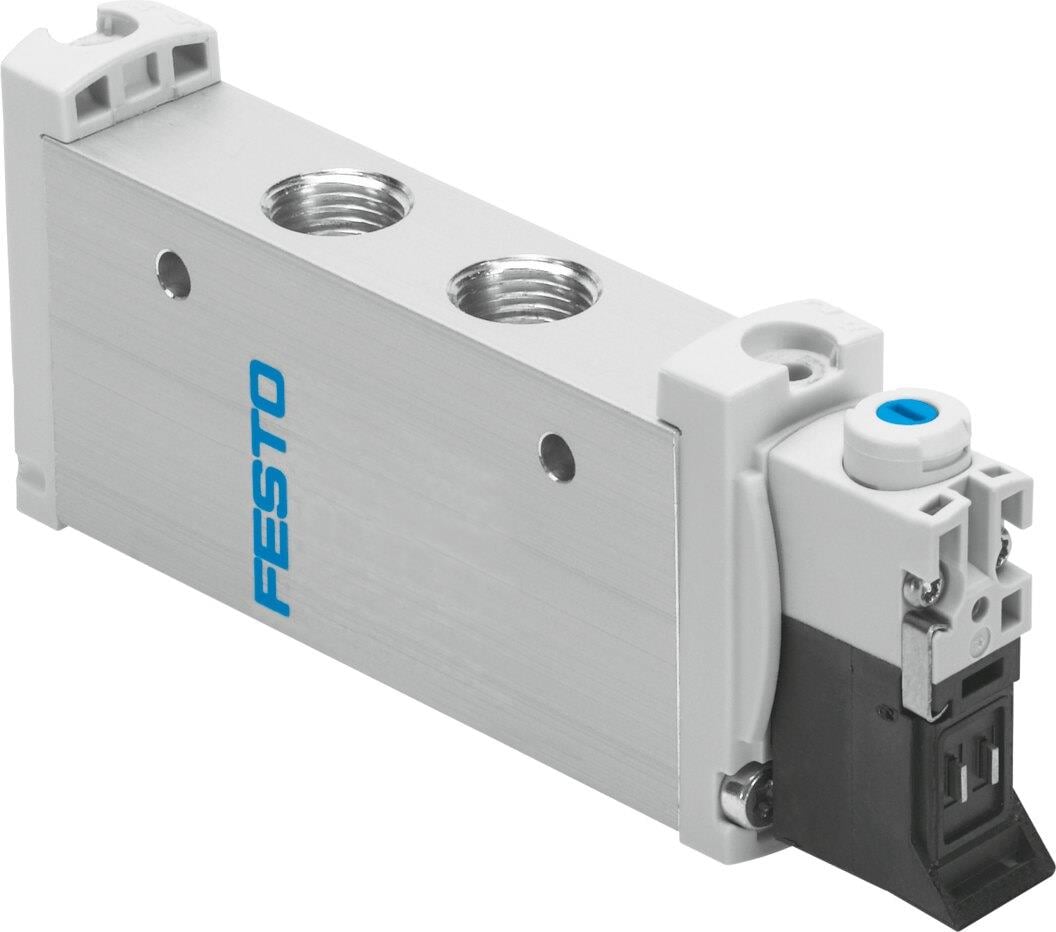

Selenoid valf

VUVG-L14-M52-MT-G18-1P3

574371

GTIN 4052568103286

Valf fonksiyonu

5/2 tek bobinli

Standart nominal debi (DIN 1343'e göre normalleştirilmiş)

700 l/min - 780 l/min

Pnömatik çalışma bağlantısı

G1/8

Çalıştırma türü

elektrikli

Teknik veriler

• Valf fonksiyonu5/2 tek bobinli
• Çalıştırma türüelektrikli
• Valf boyutu14 mm
• Standart nominal debi (DIN 1343'e göre normalleştirilmiş)700 l/dak ... 780 l/dak
• Pnömatik çalışma bağlantısıG1/8
• Çalışma gerilimi24V DC
• Çalışma basıncı0.3 MPa ... 0.8 MPa
• Çalışma basıncı3 bar ... 8 bar
• TasarımPiston sürgüsü
• Geri alma türümekanik yay
• RuhsatRCM işareti c UL us - Tanınan (OL)
• Koruma türüIP40 IP65 soketli
• Nominal genişlik5.6 mm
• Hava tahliye fonksiyonukısılabilir
• Sızdırmazlık prensibiyumuşak
• Montaj konumuherhangi bir
• Manuel kumandakilitlemeli basmalı üzeri örtülü
• Kontrol türüpilot kumandalı
• Pilot hava beslemesidahili
• Sembol00991003
• Örtüşmepozitif kapsama
• Kontrol basıncı0.3 MPa ... 0.8 MPa
• Kontrol basıncı3 bar ... 8 bar
• Vakum uygunluğuhayır
• Kapama anahtarlama süresi40 ms
• Açma anahtarlama süresi13 ms
• Devreye girme süresi100%
• 0 sinyalinde maks. pozitif test palsı700 µs
• 1 sinyalide maks. negatif test palsı900 µs
• Bobin karakteristik değerleri24 V DC: 1,0 W 24 V DC: düşük akım fazı 0,3 W, yüksek akım fazı 1,0 W
• İzin verilen gerilim dalgalanmaları+/- 10%
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• Ortam ve akışkan sıcaklığının sınırlandırılması-5 - 50 °C tutma akımı azaltımı olmadan
• Şok direnciFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
• Korozyon direnci sınıfı KBK2 - orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 5
• Akışkan sıcaklığı-5 °C ... 60 °C
• Ortam sıcaklığı-5 °C ... 60 °C
• Ürün ağırlığı70 g
• Elektrik bağlantısıelektrik bağlantı plakası aracılığıyla
• Montaj türüisteğe bağlı olarak: Terminal şeridina geçiş deliği ile
• Pnömatik bağlantı 1G1/8
• Pnömatik bağlantı 2G1/8
• Pnömatik bağlantı 4G1/8
• Pnömatik bağlantı 5G1/8
• Malzeme hakkında notRoHS uyumlu
• Sızdırmazlık elemanları malzemesiHNBR NBR
• Gövde malzemesiDövme alüminyum alaşım
