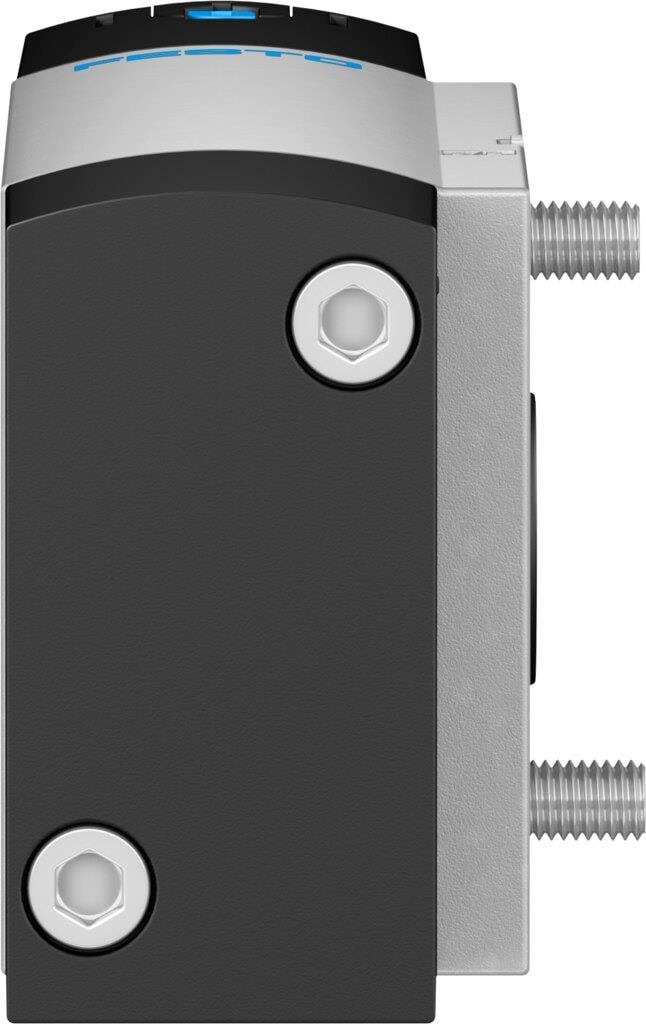

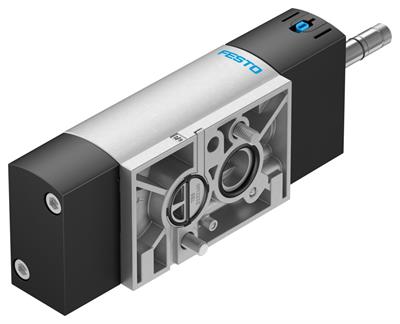

Festo 577297 Selenoid valf VSNC-FTC-M52-MD-G14-FN-1A1 (577297)

Festo 577297 Selenoid valf VSNC-FTC-M52-MD-G14-FN-1A1

Teknik veriler

• Valf fonksiyonu5/2 veya 3/2 dönüştürülebilir
• Çalıştırma türüelektrikli
• Yapı genişliği32 mm
• Standart nominal debi (DIN 1343'e göre normalleştirilmiş)800 l/dak
• Pnömatik çalışma bağlantısıNAMUR bağlantı şeması
• Çalışma gerilimi24V DC
• Çalışma basıncı0.25 MPa ... 0.8 MPa
• Çalışma basıncı2.5 bar ... 8 bar
• TasarımPlaka yuvası
• Geri alma türümekanik yay
• Sertifikayi düzenleyen kuruluşDNVGL-TAA000011J
• Koruma türüIP65 IP67 soketli IEC 60529'a göre
• Hava tahliye fonksiyonukısılabilir
• Sızdırmazlık prensibiyumuşak
• Montaj konumuherhangi bir
• Karşılık geldiği normVDI/VDE 3845 (NAMUR)
• Manuel kumandakilitlemeli basmalı
• Kontrol türüpilot kumandalı
• Pilot hava beslemesidahili
• Akış yönütersine çevrilemez
• Sembol00991831
• Örtüşmenegatif kapsama
• Sinyal durumu göstergesiaksesuarlarla
• b değeri0.15
• C değeri3.96 l/sbar
• Standart anma debisi, tahliye havası geri yönlendirme 4-> 3110 l/dak
• Kapama anahtarlama süresi120 ms
• Açma anahtarlama süresi16 ms
• Devreye girme süresi100%
• Bobin karakteristik değerleri24 V DC: 0,7 W
• İzin verilen gerilim dalgalanmaları+/- 10%
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK2 - orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B2-L
• Akışkan sıcaklığı-20 °C ... 60 °C
• Ortam sıcaklığı-20 °C ... 60 °C
• Ürün ağırlığı495 g
• Elektrik bağlantısıA formu EN 175301-803 uyarınca
• Montaj türügeçiş deliği ile
• Havalandırma açıklığı bağlantıtoplanmadı
• Pnömatik bağlantı 1G1/4
• Pnömatik bağlantı 2NAMUR bağlantı şeması
• Pnömatik bağlantı 3G1/4
• Pnömatik bağlantı 4NAMUR bağlantı şeması
• Pnömatik bağlantı 5G1/4
• Malzeme hakkında notRoHS uyumlu
• Sızdırmazlık elemanları malzemesiNBR
• Gövde malzemesiDövme alüminyum alaşım
• Vida malzemesiÇelik, galvanize
