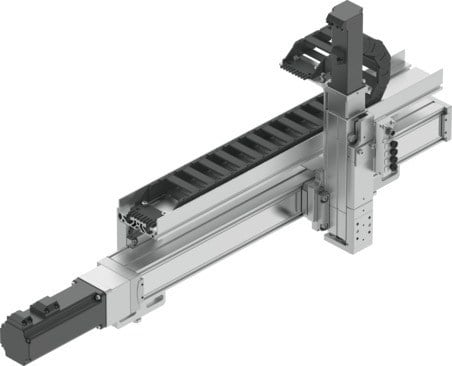

Festo 8024299 YXCL-1 2D Lineer Gantry Kartezyen Robot

Festo 8024299 YXCL-1, iki boyutlu hareket gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiş lineer gantry sistemidir. Festo'nun Kartezyen robot ve handling ürün ailesinde yer alan YXCL-1, Y ve Z eksenlerinin koordineli hareketiyle 2D çalışma alanında iş parçalarının taşınması ve konumlandırılması için kullanılabilir.

YXCL-1, elektrikli ve pnömatik tahrik modülleriyle yapılandırılabilen yatay montajlı bir lineer gantry çözümüdür. Festo'nun standart eksen ve mini kızak teknolojileri kullanılarak farklı taşıma, besleme, yükleme ve pick & place uygulamalarına uygun handling sistemleri oluşturulabilir.

Festo YXCL-1 8024299 Özellikleri

• Ürün numarası: 8024299
• Model: YXCL-1
• Ürün tipi: 2D lineer gantry
• Robot tipi: Kartezyen robot / lineer portal
• Yatay montaj konumu
• Elektrikli ve pnömatik tahrik modülleri
• İki boyutlu çalışma alanı
• Maksimum Y çalışma stroku: 1900 mm
• Maksimum Z çalışma stroku: 50 mm
• Maksimum taşıma kapasitesi: Seçilen dinamik cevaba bağlıdır
• Görev çevrimi: %100
• Gerekli montaj yüzeyi düzlüğü: 0.1 mm/m
• Ortam sıcaklığı: 5 °C ile 45 °C
• Depolama sıcaklığı: -20 °C ile 60 °C
• Bağıl nem: %0 ile %90
• Bakım aralığı: 2500 km
• LABS (PWIS) uygunluğu: VDMA24364 Zone III
• RoHS uyumlu

Festo 2D Lineer Gantry Kartezyen Robot

Festo YXCL-1, Y ve Z eksenlerinden oluşan iki boyutlu bir Kartezyen handling sistemidir. Y ekseni yatay doğrusal hareketi sağlarken Z ekseni dikey hareketi gerçekleştirir. Bu yapı, iş parçalarının belirlenen iki boyutlu çalışma alanı içerisinde taşınmasına ve konumlandırılmasına olanak sağlar.

Festo lineer gantry sistemleri; hassasiyet gerektiren otomasyon görevleri, besleme ve yükleme uygulamaları, küçük parça handling işlemleri ve farklı üretim proseslerinde kullanılabilecek modüler çözümler sunar.

1900 mm Y ve 50 mm Z Çalışma Stroku

8024299 YXCL-1 modelinde resmi Festo dokümanına göre maksimum çalışma stroku Y ekseninde 1900 mm, Z ekseninde ise 50 mm'dir. Bu yapı, uzun yatay transfer mesafesi ile sınırlı dikey hareketin bir arada gerektiği uygulamalar için kompakt bir 2D handling çözümü oluşturur.

Sistemin taşıma kapasitesi seçilen dinamik cevaba ve kullanılan eksen konfigürasyonuna bağlıdır. Bu nedenle uygulama seçimi yapılırken iş parçası ağırlığı, yük merkezi, strok, hız ve çevrim süresi birlikte değerlendirilmelidir.

Elektrikli ve Pnömatik Tahrik

Festo YXCL-1, elektrikli ve pnömatik tahrik modüllerinin bir arada kullanılabildiği modüler bir lineer gantry sistemidir. Y ekseni için elektrikli kayışlı eksen kullanılırken Z ekseni uygulamaya bağlı olarak elektrikli veya pnömatik mini kızak ile yapılandırılabilir.

Elektrikli hareket teknolojisi kontrollü ve hassas konumlandırma gerektiren görevlerde, pnömatik mini kızak teknolojisi ise hızlı ve tekrarlanabilir kısa strok hareketlerinde kullanılabilir.

Festo YXCL-1 Eksen Yapısı

• Y ekseni: EGC-50-TB-KF elektrikli dişli kayışlı eksen
• Z ekseni: DGSL-6 pnömatik mini kızak
• Z ekseni: EGSL-35 elektrikli mini kızak
• Elektrikli ve pnömatik eksen kombinasyonu
• Enerji zinciri ile kablo ve hortum yönlendirme
• Festo standart eksen ve tahrik bileşenleri

Festo resmi dokümantasyonunda YXCL-1 için EGC-50-TB-KF Y ekseni ile DGSL-6 pnömatik veya EGSL-35 elektrikli Z ekseni kombinasyonları gösterilmektedir. Nihai sistem konfigürasyonu uygulama gereksinimlerine göre belirlenir.

Festo EGC-50-TB-KF Y Ekseni

YXCL-1 sisteminde Y ekseni için Festo EGC-50-TB-KF elektrikli dişli kayışlı eksen kullanılabilir. Bu eksen, lineer hareketin gerçekleştirilmesini sağlayan temel yatay hareket bileşenidir ve YXCL-1'in uzun yatay çalışma stroku için kullanılır.

Festo DGSL-6 ve EGSL-35 Z Ekseni

Z ekseninde uygulamaya göre DGSL-6 pnömatik mini kızak veya EGSL-35 elektrikli mini kızak kullanılabilir. Böylece YXCL-1 sistemi, uygulamanın hareket hızı, kontrol hassasiyeti ve tahrik teknolojisi gereksinimlerine göre yapılandırılabilir.

Festo Handling Guide Online

Festo Handling Guide Online (HGO), YXCL gibi handling sistemlerinin uygulama gereksinimlerine göre yapılandırılmasına yardımcı olur. Taşıma yükü, eksen tahrik sistemi, yük merkezinin mesafesi, çalışma stroku ve referans çevrimi gibi uygulama verileri kullanılarak uygun sistem seçenekleri hesaplanabilir.

Festo'nun resmi handling dokümantasyonuna göre HGO üzerinden ilgili sistem için CAD modeli, seçilmiş sistemin veri sayfası, fiyat bilgileri ve konfigürasyona özel servo sürücü parametreleri elde edilebilir. Sistemler tamamen veya kısmen monte edilmiş olarak da yapılandırılabilir.

Festo YXCL-1 Kullanım Alanları

• 2D iş parçası taşıma
• Pick & place uygulamaları
• Makine besleme ve boşaltma
• Üretim hattı transferi
• Parça yükleme ve boşaltma
• Otomatik montaj uygulamaları
• Besleme ve yükleme uygulamaları
• Küçük parça handling
• Hassas konumlandırma
• İki boyutlu Kartezyen robot uygulamaları
• Lineer transfer uygulamaları
• Kompakt otomasyon sistemleri

Festo YXCL-1 Avantajları

• İki boyutlu çalışma alanı
• 1900 mm'ye kadar Y çalışma stroku
• 50 mm'ye kadar Z çalışma stroku
• Elektrikli ve pnömatik tahrik seçenekleri
• Kompakt handling yapısı
• Modüler eksen sistemi
• Festo standart eksen ve tahrik bileşenleri
• Besleme ve yükleme uygulamalarına uygunluk
• Pick & place uygulamalarına uygunluk
• Enerji zinciri ile kablo ve hortum yönetimi
• Handling Guide Online ile yapılandırma

Festo Kartezyen Robot Sistemleri İçindeki Yeri

Festo'nun Kartezyen robot ve handling ürün ailesinde tek eksenli sistemlerin yanında 2D lineer gantry, 2D düzlemsel gantry, 3D gantry ve 3D konsol sistemleri bulunur. YXCL ailesi, iki boyutlu hareket sağlayan lineer gantry sistemleri arasında yer alır.

YXCL-1 özellikle daha kısa Z stroku ve 1900 mm'ye kadar Y çalışma stroku gerektiren uygulamalar için kompakt bir lineer gantry çözümü sunar. Daha yüksek Z stroku veya farklı yük gereksinimleri için YXCL ürün ailesinin farklı boyutları ve konfigürasyonları değerlendirilebilir.

Teknik Bilgiler

• Marka: Festo
• Ürün kodu: 8024299
• Model: YXCL-1
• Sistem tipi: 2D lineer gantry
• Robot tipi: Kartezyen robot / lineer portal
• Çalışma alanı: 2D
• Montaj konumu: Yatay
• Maksimum Y çalışma stroku: 1900 mm
• Maksimum Z çalışma stroku: 50 mm
• Maksimum taşıma kapasitesi: Seçilen dinamik cevaba bağlı
• Görev çevrimi: %100
• Gerekli montaj yüzeyi düzlüğü: 0.1 mm/m
• Ortam sıcaklığı: 5 °C ile 45 °C
• Depolama sıcaklığı: -20 °C ile 60 °C
• Bağıl nem: %0 ile %90
• Bakım aralığı: 2500 km
• LABS (PWIS) uygunluğu: VDMA24364 Zone III
• Malzeme uyumluluğu: RoHS
• Adaptör plakası: Eloksallı alüminyum / kaplamalı çelik
• Montaj braketi: Yüksek alaşımlı paslanmaz çelik
• Enerji zinciri: PA takviyeli

GTİP Bilgileri

GTİP: Ürün konfigürasyonuna ve gümrük sınıflandırmasına göre teyit edilmelidir.

Barkod Bilgileri

EAN / Barkod: Festo resmi veri sayfasında doğrulanmış EAN/barkod bilgisi bulunmamaktadır.

Teknik Doküman

Festo 8024299 YXCL-1 ürününe ait resmi teknik dokümantasyon; lineer gantry sisteminin yapısını, eksen seçeneklerini, çalışma stroklarını ve handling sisteminin yapılandırma seçeneklerini içerir.

Ürün numarası: 8024299

Model: YXCL-1

Endustrio.com'da Festo 8024299 YXCL-1

Festo 8024299 YXCL-1 2D Lineer Gantry Kartezyen Robot ürününü Endustrio.com üzerinden inceleyebilirsiniz. 1900 mm'ye kadar Y stroku, 50 mm'ye kadar Z stroku, elektrikli ve pnömatik tahrik seçenekleri ile Festo handling teknolojilerini değerlendirebilir ve otomasyon uygulamanız için uygun sistem çözümünü belirleyebilirsiniz.
