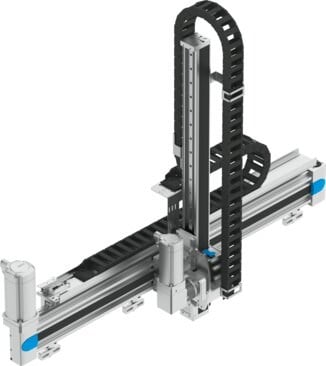

Festo 8024300 YXCL-2 2D Lineer Gantry Kartezyen Robot
Festo 8024300 YXCL-2, iki boyutlu hareket gerektiren endüstriyel otomasyon ve handling uygulamaları için tasarlanmış bir 2D lineer gantry Kartezyen robot sistemidir. YXCL serisi, farklı eksen modüllerinin bir araya getirilmesiyle oluşturularak uzun strok, hassas konumlandırma ve iş parçası taşıma gerektiren uygulamalarda kullanılabilir.
Festo YXCL-2 sistemi elektrikli ve pnömatik tahrik modülleriyle yapılandırılabilir. Yatay montaj için tasarlanan sistem; besleme, yükleme, taşıma, parça elleçleme ve çeşitli otomasyon görevlerinde kullanılabilecek kompakt ve yapılandırılabilir bir robotik hareket çözümü sunar.
Festo YXCL-2 2D Lineer Gantry Özellikleri
- Ürün numarası: 8024300
- Model: YXCL-2
- Ürün tipi: 2D Lineer Gantry
- Robot tipi: Kartezyen robot / lineer gantry sistemi
- Hareket alanı: 2D
- Montaj konumu: Yatay
- Tahrik sistemi: Elektrikli ve pnömatik tahrik modülleri
- Maksimum çalışma stroku Y: 3000 mm
- Maksimum çalışma stroku Z: 1000 mm
- Maksimum taşıma kapasitesi: Seçilen dinamik performansa bağlıdır
- Devreye girme süresi: %100
- Montaj yüzeyi gerekli düzgünlüğü: 0.1 mm/m
- LABS uygunluğu: VDMA24364 Zone III
- Bakım aralığı: 2500 km
- RoHS: Uyumlu
YXCL-2 Eksen Yapısı
Festo YXCL lineer gantry sistemleri, iki boyutlu hareket oluşturmak amacıyla farklı eksen modüllerinin bir araya getirilmesiyle yapılandırılır. Y ekseni servo veya step motorla çalıştırılabilen bir lineer eksen yapısına sahipken, Z ekseni uygulamaya göre elektrikli veya pnömatik tahrik modülüyle seçilebilir.
Festo'nun YXCL-2 sisteminde Y modülü için farklı elektrikli eksen seçenekleri, Z modülü için ise elektrikli ve pnömatik mini kızak/eksen seçenekleri kullanılabilir. Bu yapı, robotun uygulamanın yük, strok, hız ve dinamik gereksinimlerine göre yapılandırılmasına olanak sağlar.
Çalışma Stroku ve Hareket Kabiliyeti
Festo 8024300 YXCL-2 için maksimum çalışma stroku Y ekseninde 3000 mm ve Z ekseninde 1000 mm olarak belirtilmiştir. Maksimum taşıma kapasitesi ise sistemde seçilen dinamik performansa ve konfigürasyona bağlı olarak belirlenir.
Uzun çalışma stroklarının gerektiği taşıma ve handling uygulamalarında YXCL serisi; hassas hareket, yüksek çalışma alanı ve yapılandırılabilir eksen seçeneklerini bir arada sunar.
Elektrikli ve Pnömatik Tahrik
YXCL-2, uygulamaya göre elektrikli ve pnömatik tahrik modülleriyle yapılandırılabilir. Elektrikli eksenler hassas ve kontrollü hareket gerektiren uygulamalarda kullanılırken pnömatik eksenler hızlı ve kompakt hareket ihtiyaçlarına uygun çözümler sağlayabilir.
Festo'nun YXCL ailesinde kullanılan eksen modülleri arasında elektrikli kayışlı eksenler, bilyalı vida eksenleri, elektrikli mini kızaklar ve pnömatik mini kızaklar gibi farklı hareket teknolojileri bulunmaktadır.
Kullanım Alanları
- Endüstriyel otomasyon
- Otomatik parça taşıma
- Pick & place uygulamaları
- Parça besleme ve yükleme
- Makine besleme
- Üretim hattı otomasyonu
- İş parçası elleçleme
- Montaj ve transfer uygulamaları
- Uzun strok gerektiren handling uygulamaları
- 2 eksenli Kartezyen robotik hareket uygulamaları
Teknik Özellikler
- Depolama sıcaklığı: -20 °C ile +60 °C
- Ortam sıcaklığı: +5 °C ile +45 °C
- Bağıl nem: %0 - %90
- Bakım aralığı: 2500 km
- Montaj yüzeyi düzgünlüğü: 0.1 mm/m
- Montaj: Yatay
- LABS uygunluğu: VDMA24364 Zone III
- Malzeme uygunluğu: RoHS uyumlu
- Adaptör plaka malzemesi: Eloksallı alüminyum ve kaplamalı çelik
- Montaj braketi malzemesi: Yüksek alaşımlı paslanmaz çelik
- Kablo taşıyıcı malzemesi: PA takviyeli
Festo 8024300 YXCL-2 Avantajları
- 2D hareket için yapılandırılabilir Kartezyen robot mimarisi
- 3000 mm'ye kadar Y ekseni çalışma stroku
- 1000 mm'ye kadar Z ekseni çalışma stroku
- Elektrikli ve pnömatik tahrik seçenekleri
- Uzun strok ve hassas hareket gerektiren uygulamalara uygun yapı
- Farklı Festo eksen modülleriyle konfigüre edilebilme
- Besleme, yükleme ve parça elleçleme uygulamalarına uygunluk
- Festo otomasyon sistemleriyle kullanılabilen modüler yapı
Festo YXCL-2 ile Otomasyon Çözümleri
Festo YXCL-2, yalnızca tek bir hareket ekseni yerine iki boyutlu çalışma alanında kontrollü hareket sağlayan modüler bir gantry çözümüdür. Sistem, uygulamanın gerektirdiği eksen kombinasyonuna göre seçilerek farklı handling ve otomasyon görevlerine uyarlanabilir.
Festo'nun Handling Guide Online yapılandırma yaklaşımı sayesinde yük, çalışma stroku, eksen tahriki, yük merkez mesafesi ve referans çevrimi gibi uygulama verileri kullanılarak uygun handling sistemi yapılandırılabilir. Yapılandırma sonucunda sistem için CAD modeli, teknik veri ve konfigürasyona özel bilgiler elde edilebilir.
GTİP Bilgileri
GTİP: 8479.50.00.00.00
Barkod Bilgileri
Barkod / EAN: 8024300
Festo 8024300 YXCL-2 Endüstriyel Otomasyon
Festo 8024300 YXCL-2 2D lineer gantry Kartezyen robot sistemi; uzun strok, kontrollü iki boyutlu hareket ve otomatik parça taşıma gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiştir. Elektrikli ve pnömatik eksen teknolojilerinin kullanılabilmesi sayesinde farklı makine ve üretim süreçlerine uyarlanabilir.
