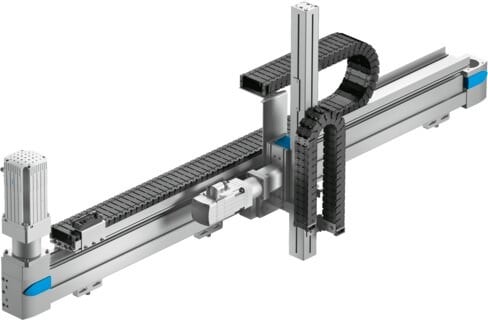

Festo 8024301 YXCL-3 2D Lineer Gantry Kartezyen Robot
Festo 8024301 YXCL-3, iki boyutlu hareket gerektiren endüstriyel otomasyon ve handling uygulamaları için tasarlanmış bir 2D lineer gantry Kartezyen robot sistemidir. Festo YXCL ailesi, farklı eksen modüllerinin bir araya getirilmesiyle oluşturulan ve uzun strok, hassas hareket ve iş parçası taşıma gerektiren uygulamalarda kullanılabilen modüler bir otomasyon çözümüdür.
YXCL-3 modeli yatay montaj için tasarlanmıştır ve elektrikli ve pnömatik tahrik modülleriyle yapılandırılabilir. 3000 mm'ye kadar Y ekseni ve 1200 mm'ye kadar Z ekseni çalışma stroku sayesinde geniş çalışma alanı gerektiren parça taşıma, besleme, yükleme ve handling uygulamalarına uygundur.
Festo YXCL-3 Özellikleri
- Ürün numarası: 8024301
- Model: YXCL-3
- Ürün tipi: Lineer Gantry
- Robot tipi: 2D Kartezyen robot / lineer gantry sistemi
- Hareket alanı: 2D
- Montaj konumu: Yatay
- Tahrik: Elektrikli ve pnömatik tahrik modülleri
- Maksimum çalışma stroku Y: 3000 mm
- Maksimum çalışma stroku Z: 1200 mm
- Maksimum taşıma kapasitesi: Seçilen dinamik performansa bağlıdır
- Devreye girme süresi: %100
- Montaj yüzeylerinin gerekli düzgünlüğü: 0.1 mm/m
- LABS uygunluğu: VDMA24364 Zone III
- Bakım aralığı: 2500 km
- RoHS: Uyumlu
YXCL-3 2D Lineer Gantry Yapısı
Festo YXCL lineer gantry sistemleri, iki boyutlu hareket oluşturmak amacıyla birden fazla eksen modülünün bir araya getirilmesiyle oluşturulur. YXCL-3, YXCL ailesinin daha büyük çalışma alanı sunan modellerinden biridir ve farklı eksen teknolojileriyle uygulamaya göre yapılandırılabilir.
Y ekseni, servo veya step motor ile çalıştırılan bir lineer eksen modülü olarak yapılandırılabilir. Z ekseni ise uygulamaya bağlı olarak elektrikli veya pnömatik tahrik teknolojileriyle seçilebilir.
Çalışma Stroku
Festo 8024301 YXCL-3 için maksimum çalışma stroku Y ekseninde 3000 mm ve Z ekseninde 1200 mm olarak belirtilmiştir. Maksimum taşıma kapasitesi sistemde seçilen dinamik performansa göre değişmektedir.
Geniş çalışma alanı ve uzun strok kombinasyonu sayesinde YXCL-3; üretim hatlarında parça taşıma, makine besleme, yükleme ve diğer otomatik handling işlemlerinde kullanılabilecek Kartezyen robotik hareket çözümüdür.
Festo YXCL-3 Eksen Seçenekleri
Festo'nun resmi lineer gantry dokümanında YXCL-3 için farklı Y ve Z ekseni kombinasyonları belirtilmektedir. Y ekseninde EGC-120-TB-KF, EGC-HD-160-TB, EGC-80-BS-KF gibi eksen seçenekleri; Z ekseninde ise DGSL-20/25, EGSL-75, ELCC-70 ve EGC-80-BS-KF gibi farklı teknolojiler kullanılabilir.
- Y ekseni seçenekleri: EGC-120-TB-KF, EGC-HD-160-TB, EGC-80-BS-KF
- Z ekseni seçenekleri: DGSL-20/25, EGSL-75, ELCC-70, EGC-80-BS-KF
- Tahrik teknolojileri: Elektrikli ve pnömatik
- Konfigürasyon: Uygulama gereksinimlerine göre seçilebilir
Elektrikli ve Pnömatik Tahrik
YXCL-3, farklı hareket gereksinimlerine uyarlanabilen elektrikli ve pnömatik tahrik modüllerini destekler. Elektrikli eksenler hassas konumlandırma ve kontrollü hareket için kullanılabilirken pnömatik mini kızaklar hızlı ve kompakt hareket gerektiren uygulamalarda tercih edilebilir.
Festo'nun modüler eksen yapısı sayesinde sistem; strok, yük, hız, dinamik performans ve uygulama gereksinimlerine göre uygun eksen kombinasyonu ile oluşturulabilir.
Kullanım Alanları
- Endüstriyel otomasyon
- 2D Kartezyen robot uygulamaları
- Parça taşıma ve handling
- Pick & place uygulamaları
- Parça besleme
- Makine besleme
- Otomatik yükleme ve boşaltma
- Üretim hattı otomasyonu
- Montaj uygulamaları
- Uzun strok gerektiren hareket uygulamaları
Teknik Özellikler
- Ürün numarası: 8024301
- Model: YXCL-3
- Maksimum Y stroku: 3000 mm
- Maksimum Z stroku: 1200 mm
- Montaj: Yatay
- Montaj yüzeyi düzgünlüğü: 0.1 mm/m
- Devreye girme süresi: %100
- LABS uygunluğu: VDMA24364 Zone III
- Depolama sıcaklığı: -20 °C ile +60 °C
- Ortam sıcaklığı: +5 °C ile +45 °C
- Bağıl nem: %0 - %90
- Bakım aralığı: 2500 km
- Malzeme uygunluğu: RoHS uyumlu
- Adaptör plaka: Eloksallı alüminyum ve kaplamalı çelik
- Montaj braketi: Yüksek alaşımlı paslanmaz çelik
- Kablo taşıyıcı: PA takviyeli
Festo Handling Guide Online
Festo'nun Handling Guide Online sistemi, uygulama verilerine göre uygun handling sisteminin yapılandırılmasına yardımcı olur. Yük, eksen tahrik sistemi, yük merkez mesafesi, çalışma stroku ve referans çevrimi gibi bilgiler kullanılarak uygun sistem seçenekleri hesaplanabilir.
Konfigürasyon sonucunda CAD modeli, seçilen sistemin datasheet'i ve konfigürasyona özel servo sürücü parametreleri gibi bilgiler elde edilebilir. Bu yapı, YXCL-3 gibi modüler Kartezyen robotların uygulamaya uygun şekilde oluşturulmasını kolaylaştırır.
GTİP Bilgileri
GTİP: 8479.50.00.00.00
Barkod Bilgileri
Barkod / EAN: 8024301
Festo 8024301 YXCL-3 Endüstriyel Otomasyon
Festo 8024301 YXCL-3, 2D hareket, uzun strok ve otomatik parça taşıma gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiş lineer gantry Kartezyen robot sistemidir. Elektrikli ve pnömatik tahrik seçenekleri ile farklı handling uygulamalarına uyarlanabilir.
Festo YXCL-3 ve diğer Festo robotik, handling ve otomasyon çözümlerini Endustrio.com üzerinden inceleyerek uygulamanıza uygun ürünleri keşfedebilirsiniz.
