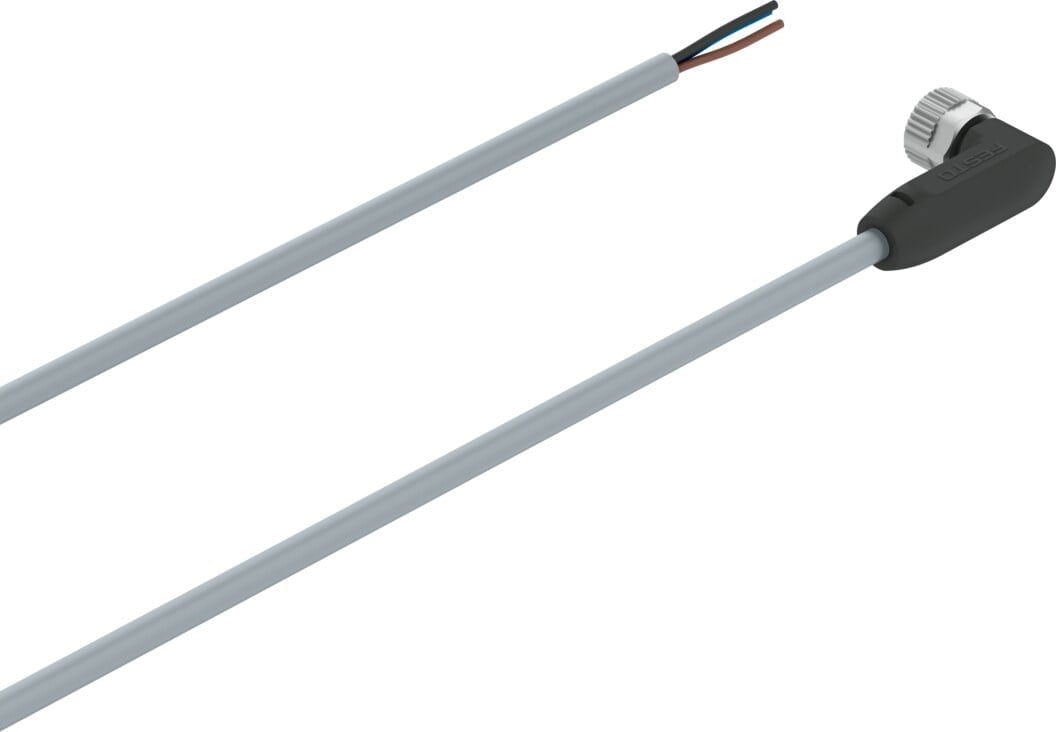

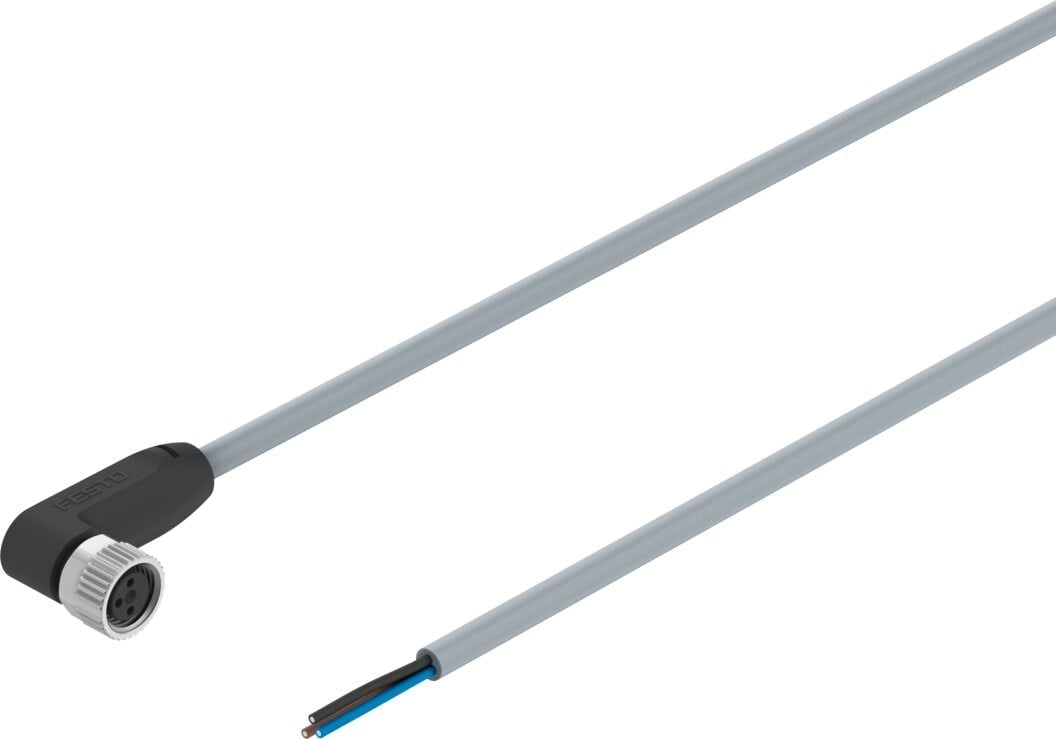

Festo 8078230 NEBA-M8W3-U-2.5-N-LE3 3 Pin M8 Açılı Bağlantı Kablosu 2.5 m
Festo NEBA-M8W3-U-2.5-N-LE3 Bağlantı Kablosu
Festo 8078230 NEBA-M8W3-U-2.5-N-LE3, saha cihazlarını sensör ve aktüatörler gibi kontrolörlere bağlamak için kullanılan 3 pinli M8 bağlantı kablosudur. Ürün, saha cihazı tarafında 3 kutuplu, A kodlu M8x1 soket bağlantısına ve kontrol tarafında açık kablo ucuna sahiptir.
Festo tarafından belirtilen teknik özelliklere göre ürünün saha cihazı tarafındaki bağlantısı açılı tiptedir ve M8x1 A kodlu bağlantı teknolojisi kullanır. Kablo uzunluğu 2,5 metre olup ürün ağırlığı yaklaşık 50 gramdır. :contentReference[oaicite:0]{index=0}
Festo 8078230 Teknik Özellikleri
- Marka: Festo
- Ürün Kodu: 8078230
- Model: NEBA-M8W3-U-2.5-N-LE3
- Ürün Tipi: Bağlantı kablosu
- Seri: NEBA
- Kablo Uzunluğu: 2,5 m
- Saha Cihazı Bağlantısı: M8x1 soket
- Bağlantı Tipi: 3 pin
- Kodlama: A kodlu
- Kablo Çıkışı: Açılı
- Kontrol Tarafı: Açık kablo ucu
- Kullanılan Damar Sayısı: 3
- Pin Bağlantısı: Pin 1 = BN, Pin 3 = BU, Pin 4 = BK
- Kablo Kılıfı: TPE-U (PUR)
- Kablo Rengi: Gri
- Gövde Rengi: Siyah
- Koruma Sınıfı: IP65 / IP68 / IP69K
- Ürün Ağırlığı: 50 g
- Standartlar: EN 61076-2-104, EN 61984
- Sertifika: cULus Listed (OL)
- ATEX: Zone 2 ve Zone 22 için sertifika koşullarına uygun kullanım
3 Pin M8 A Kodlu Soket
Festo NEBA-M8W3-U-2.5-N-LE3, saha cihazı tarafında M8x1 A kodlu 3 pin soket kullanır. Açılı konnektör tasarımı, sensör ve aktüatör bağlantılarında kablonun daha düzenli yönlendirilmesine yardımcı olur.
Bağlantı kilitlemesi, dönebilen vidalı kilitleme mekanizmasıyla gerçekleştirilir. Ürün, dönebilen veya dönmeyen vidalı kilit sistemleriyle uyumludur. :contentReference[oaicite:1]{index=1}
Sensör ve Aktüatör Bağlantıları
NEBA-M8W3-U-2.5-N-LE3, özellikle sensörler ve aktüatörler ile kontrolörler arasındaki elektriksel bağlantı için tasarlanmıştır. Festo dokümanında ürünün kullanım amacı saha cihazlarının kontrolörlere bağlanması olarak belirtilmektedir.
3 damarlı kablo yapısı sayesinde sensör, aktüatör ve benzeri otomasyon cihazlarının uygun kontrol sistemlerine bağlanmasında kullanılabilir. :contentReference[oaicite:2]{index=2}
Pin Bağlantıları
| Pin |
Damar |
| Pin 1 |
BN |
| Pin 3 |
BU |
| Pin 4 |
BK |
Festo teknik dokümanında saha cihazı tarafındaki üç bağlantı için Pin 1 = BN, Pin 3 = BU ve Pin 4 = BK olarak belirtilmiştir. :contentReference[oaicite:3]{index=3}
Dayanıklı Endüstriyel Kablo Yapısı
Üründe TPE-U (PUR) kablo kılıfı kullanılmıştır. Bağlantı kablosu IP65, IP68 ve IP69K koruma sınıflarıyla belirtilmektedir. Bu özellikler, sensör ve aktüatör bağlantılarında zorlu endüstriyel ortamlar için uygun bir çözüm sunmasına yardımcı olur. :contentReference[oaicite:4]{index=4}
Festo NEBA-M8W3-U-2.5-N-LE3 Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Sensör bağlantıları
- Aktüatör bağlantıları
- Pnömatik otomasyon sistemleri
- PLC ve kontrolör bağlantıları
- Festo sensörleri
- Festo valf ve aktüatörleri
- Makine otomasyonu
- Üretim hatları
- Endüstriyel kontrol sistemleri
Festo 8078230 Bağlantı Kablosu Satın Al
Festo 8078230 NEBA-M8W3-U-2.5-N-LE3, 2,5 metre uzunluğunda, 3 pinli M8x1 A kodlu açılı sokete sahip endüstriyel bağlantı kablosudur. Sensör ve aktüatörleri kontrolörlere bağlamak için tasarlanan ürün, açık kablo ucu, sağlam vidalı kilitleme yapısı ve IP65/IP68/IP69K koruma özellikleriyle otomasyon uygulamalarında kullanılabilir.
