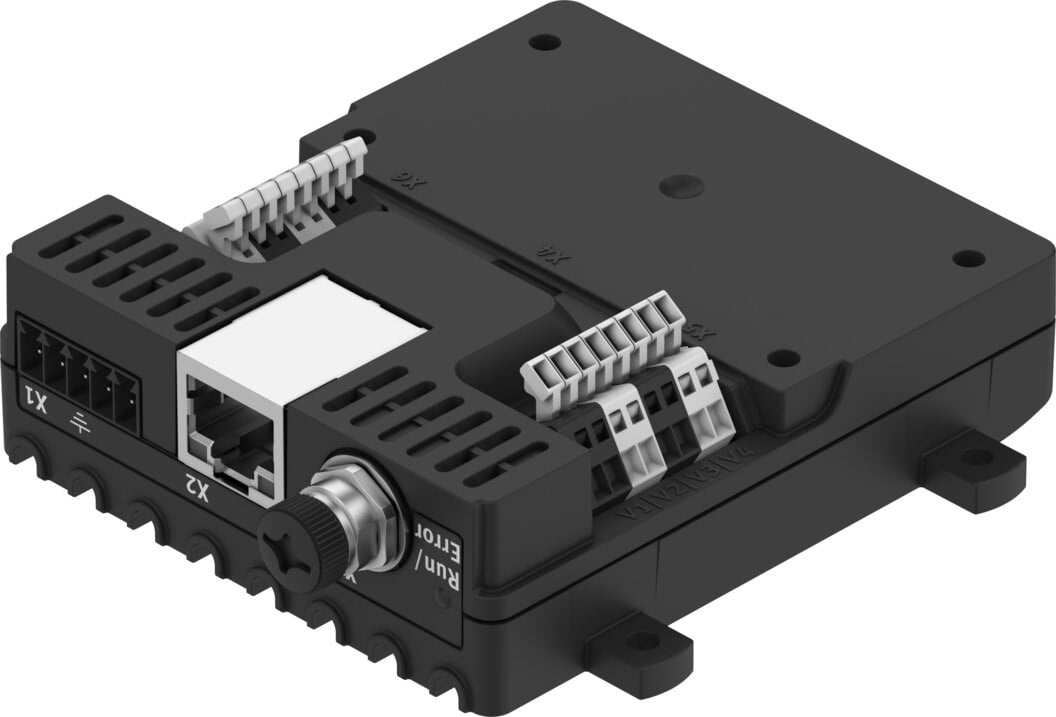

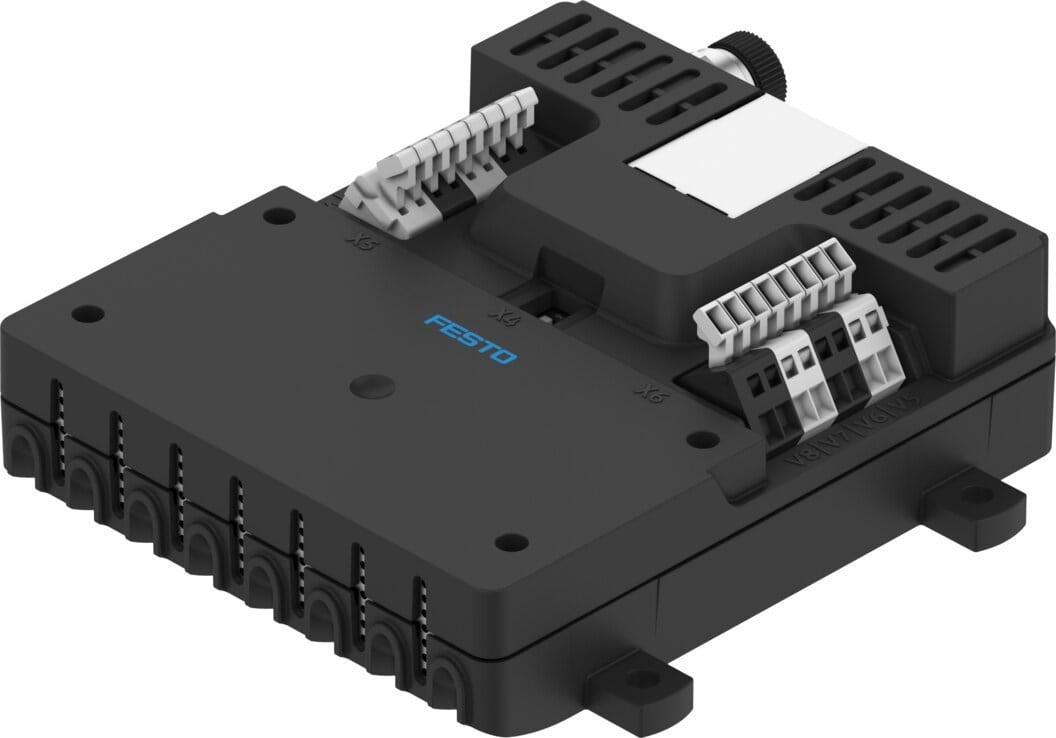

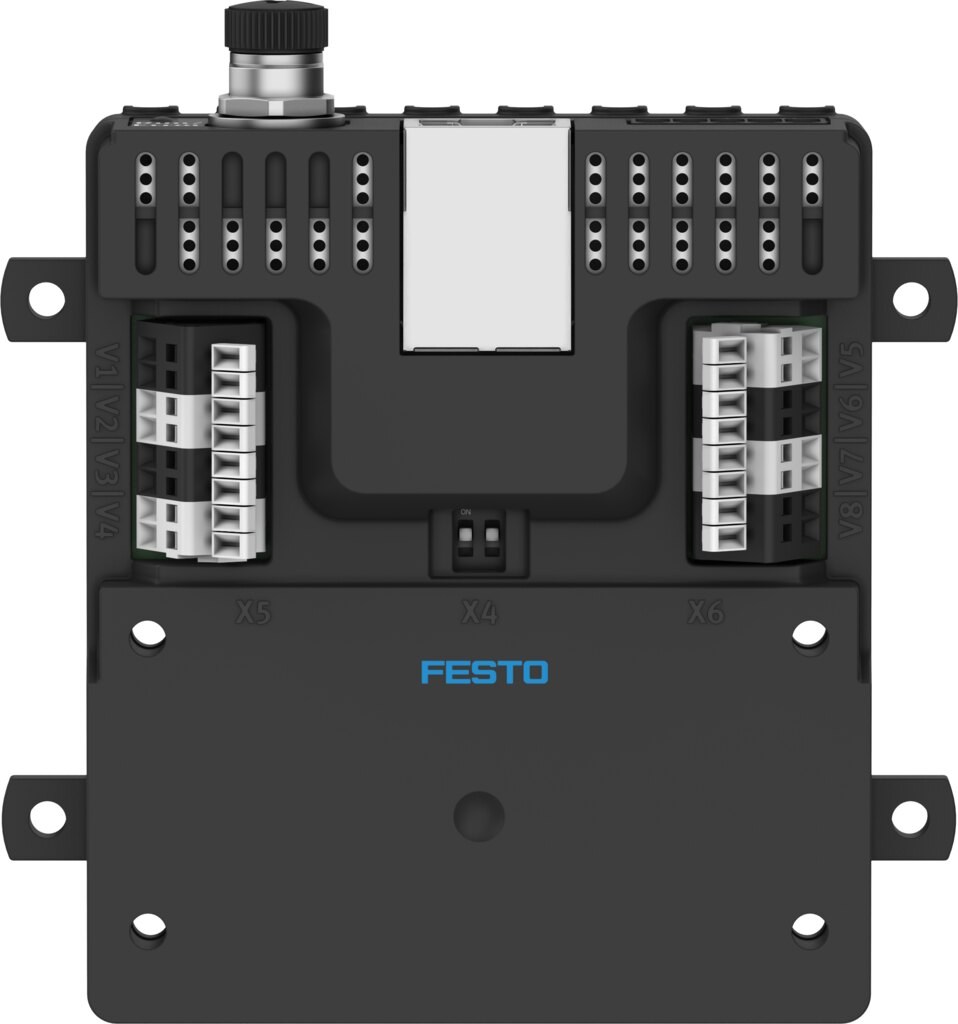

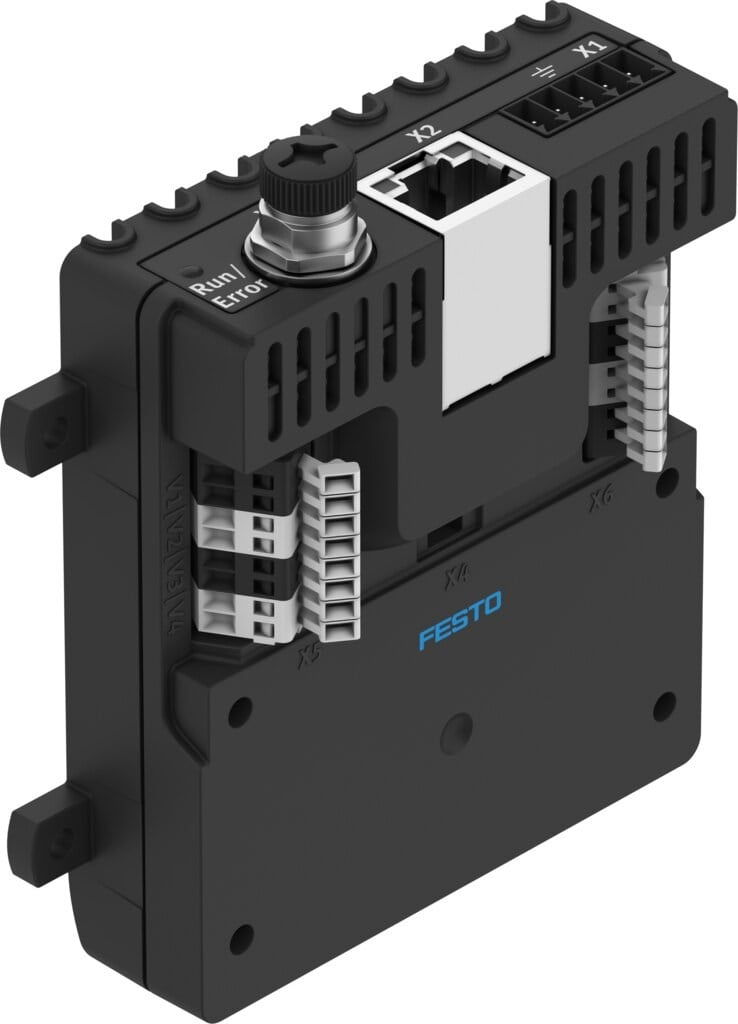

Festo 8088772 VAEM-V-S8EPRS2 Valf Kumanda Modülü
Festo 8088772 VAEM-V-S8EPRS2, pnömatik valflerin hassas ve kontrollü şekilde kumanda edilmesi için geliştirilmiş elektronik valf kumanda modülüdür. Sekiz adede kadar çıkışı destekleyen modül, çıkış başına parametre ayarı, LED ve bus üzerinden diyagnostik özellikleri ve M8x1 haberleşme arayüzü ile otomasyon sistemlerine entegre edilebilir.
Festo 8088772 VAEM-V-S8EPRS2 Özellikleri
- Ürün numarası: 8088772
- Model: VAEM-V-S8EPRS2
- Ürün tipi: Valf kumanda modülü
- Maksimum çıkış sayısı: 8
- Nominal çalışma gerilimi: 24 V DC
- Yük gerilim aralığı: 8–24 V DC
- Çıkış başına çekme akımı: 20–1000 mA
- Çıkış başına tutma akımı: 20–400 mA
- Toplam çekme akımı: 4 A
- Toplam tutma akımı: 1.8 A
- Çekme süresi: 100 ms
- Zaman çözünürlüğü: 0.2 ms
- Çalışma gerilimindeki öz akım tüketimi: 36 mA
8 Çıkışlı Valf Kumandası
VAEM-V-S8EPRS2, maksimum sekiz çıkış üzerinden valflerin elektronik olarak kumanda edilmesini sağlar. Her çıkış için ayrı parametre ayarı yapılabilir. Çıkış başına 20–1000 mA çekme akımı ve 20–400 mA tutma akımı sunan modül, farklı valf kumanda ihtiyaçlarına uygun şekilde yapılandırılabilir.
Diyagnostik ve Parametrelendirme
Festo 8088772, sistem durumunun izlenmesine yardımcı olan LED ve bus üzerinden diyagnostik fonksiyonlarına sahiptir. Bus üzerinden çıkıştaki tel kopması, kısa devre veya aşırı yük, parametrelendirme hatası ve yük beslemesindeki düşük gerilim gibi durumlar teşhis edilebilir.
- LED üzerinden diyagnostik: Error ve Run
- Bus üzerinden diyagnostik
- Çıkışta tel kopması algılama
- Çıkışta kısa devre ve aşırı yük algılama
- Parametrelendirme hatası algılama
- Yük beslemesinde düşük gerilim algılama
- Çıkış başına parametre ayarı
- Baud hızı için DIP şalteri
Haberleşme Arayüzü
VAEM-V-S8EPRS2, parametrelendirme ve devreye alma işlemleri için M8x1 haberleşme arayüzü kullanır. Arayüz A kodlu olup EN 61076-2-104 standardına uygundur. Haberleşme arayüzü dört pinli bağlantı yapısına sahiptir.
- Haberleşme bağlantısı: Soket
- Bağlantı teknolojisi: M8x1
- Kodlama: A kodlu
- Standart: EN 61076-2-104
- Pin sayısı: 4
- Fonksiyon: Parametrelendirme ve devreye alma
- Protokol: ASCII üzerinden RS232
- İletim hızı: 9.6–115.2 kBd
Elektriksel Özellikler
- Nominal çalışma gerilimi: 24 V DC
- İzin verilen gerilim dalgalanması: ±10%
- Tetikleme seviyesi: 14–24 V
- Yük gerilimi: 8–24 V DC
- Öz akım tüketimi: 36 mA
- Ters polarite koruması: Çalışma gerilimi için
- Kirlilik derecesi: 2
Montaj ve Bağlantı
Festo 8088772 VAEM-V-S8EPRS2, farklı montaj konumlarında kullanılabilir. Güç beslemesi için 3.5 mm kontak aralığına sahip PCB konektörü kullanılır. Güç bağlantısı beş pinli yapıdadır.
- Montaj konumu: Herhangi bir konum
- Güç bağlantısı: Soket
- Güç bağlantı teknolojisi: PCB konektörü RM 3.5 mm
- Güç bağlantısı: 5 pin
- Baud hızı ayarı: DIP şalteri
Teknik Veriler
| Ürün Numarası |
8088772 |
| Model |
VAEM-V-S8EPRS2 |
| Ürün Tipi |
Valf Kumanda Modülü |
| Boyutlar G × U × Y |
92 × 100 × 28 mm |
| Maksimum Çıkış Sayısı |
8 |
| Nominal Çalışma Gerilimi |
24 V DC |
| Yük Gerilim Aralığı |
8–24 V DC |
| Çıkış Başına Çekme Akımı |
20–1000 mA |
| Çıkış Başına Tutma Akımı |
20–400 mA |
| Toplam Çekme Akımı |
4 A |
| Toplam Tutma Akımı |
1.8 A |
| Çekme Süresi |
100 ms |
| Zaman Çözünürlüğü |
0.2 ms |
| Öz Akım Tüketimi |
36 mA |
| Tetikleme Seviyesi |
14–24 V |
| Haberleşme Arayüzü |
M8x1 A kodlu |
| Haberleşme Protokolü |
ASCII üzerinden RS232 |
| İletim Hızı |
9.6–115.2 kBd |
GTİP Bilgileri
GTİP: 8537.10.98.00.19
Barkod Bilgileri
Barkod / EAN: 8088772
Kullanım Alanları
Festo 8088772 VAEM-V-S8EPRS2 Valf Kumanda Modülü; pnömatik valflerin elektronik olarak kontrol edilmesi, otomasyon sistemleri, makine otomasyonu, valf kontrolü ve merkezi pnömatik kumanda uygulamalarında kullanılabilir. Sekiz çıkışa kadar destek ve gelişmiş diyagnostik fonksiyonları sayesinde kompakt kontrol sistemlerine entegre edilebilir.
